BY(Z)MK-Avloppspump (Torrställd / ATEX)

BY(Z)MK | 400V / 50Hz
Fråga oss

Expansionen av BYM-serien med kanalhjulspumpar inkluderar nu möjligheten till torrinstallation. Dessa pumpar är idealiska för rått avloppsvatten och är utrustade med 4-poliga och 6-poliga motorer upp till 160 kW. Vissa modeller finns tillgängliga med ATEX-certifiering på begäran.

Teknisk data
  • ø Utlopp mm: 100 - 300
  • Typ av vätska: Avloppsvatten
  • Max. partikel hantering i mm: 100 - 150
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 4333 - 32508
  • Max. Lyfthöjd m: 9.40 - 40,10
  • Motoreffekt kW: 7,3 - 160
  • Fas / Spänning: 3-fas / 400V / 50Hz
Prestanda kurva
1 O
2 O
3 O
4 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
free standing with guide rail fitting

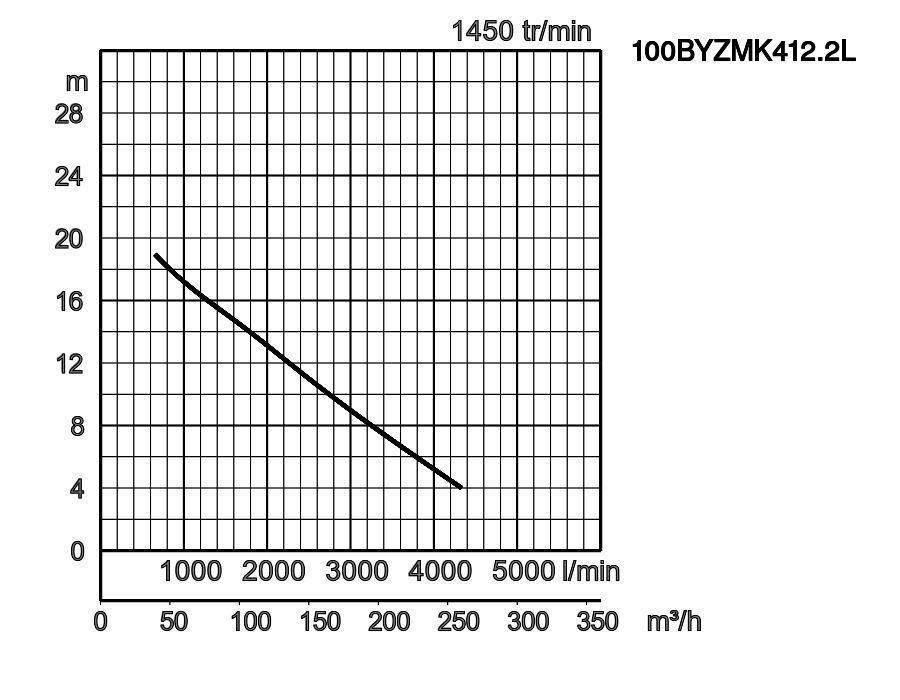

100BYZMK412.2L 100BYZMK412.2L
1
100 Avloppsvatten 100 5-9 4333 18,90 12,2 3-fas / 400V / 50Hz

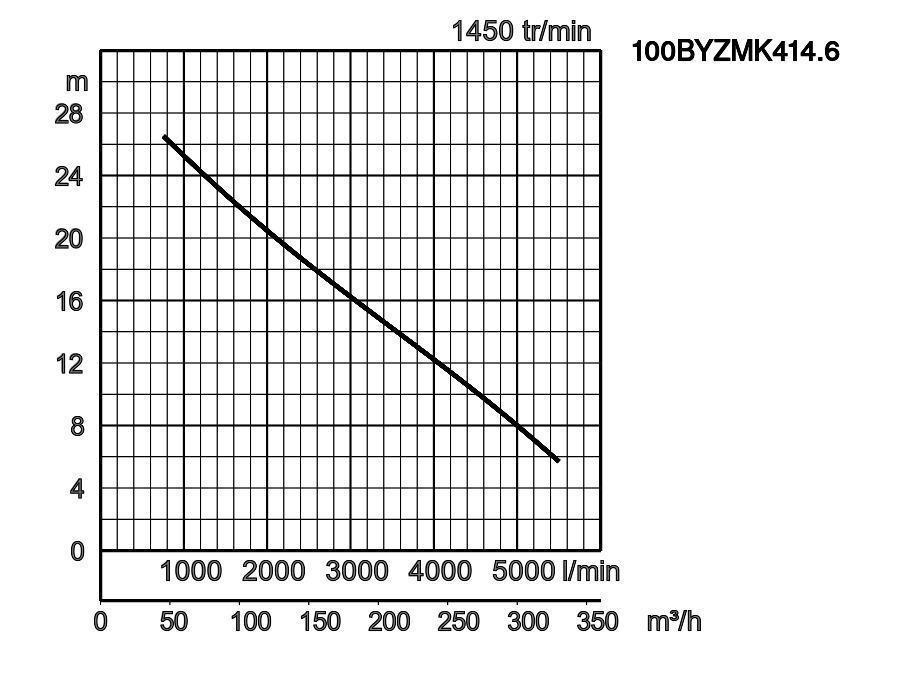

100BYZMK414.6 100BYZMK414.6
2
100 Avloppsvatten 100 5-9 5500 25,60 14,6 3-fas / 400V / 50Hz

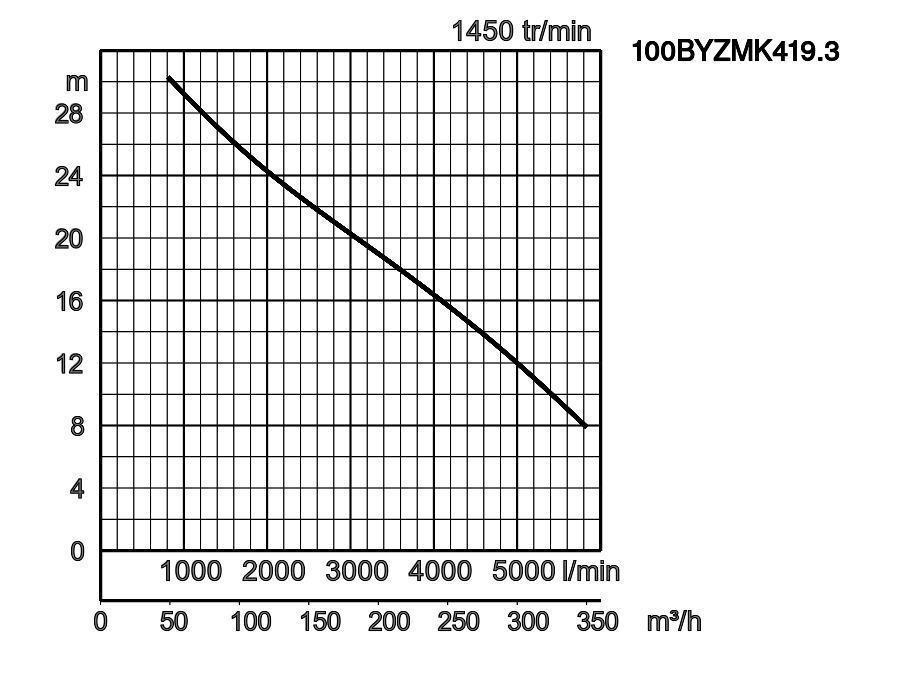

100BYZMK419.3 100BYZMK419.3
3
100 Avloppsvatten 100 5-9 5833 29.10 19,3 3-fas / 400V / 50Hz

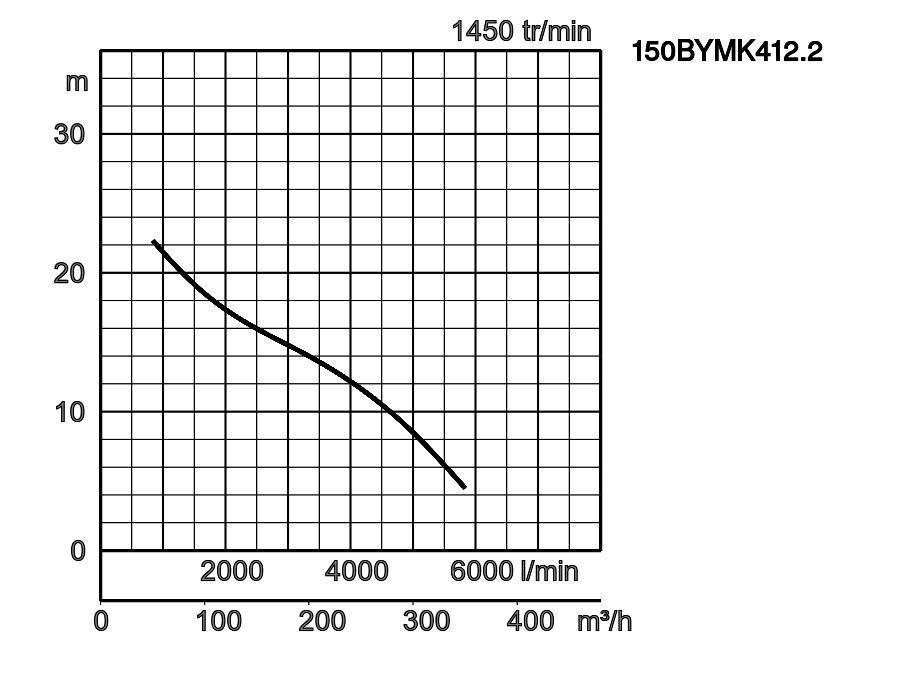

150BYMK412.2 150BY412.2
4
150 Avloppsvatten 100 5-9 5833 22.20 12,2 3-fas / 400V / 50Hz

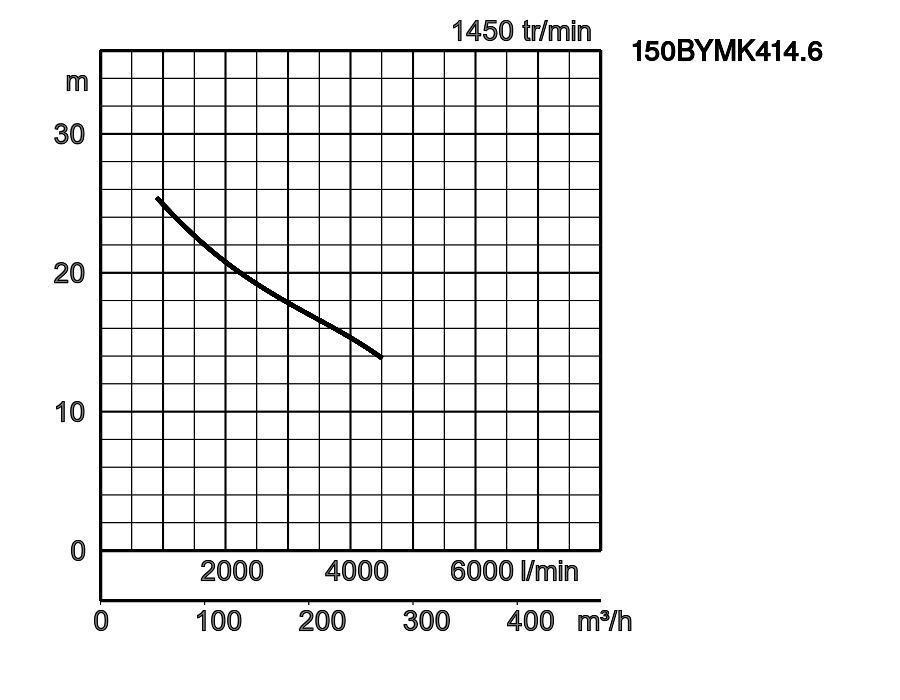

150BYMK414.6 150BYMK414.6
5
150 Avloppsvatten 100 5-9 4504 25.10 14,6 3-fas / 400V / 50Hz

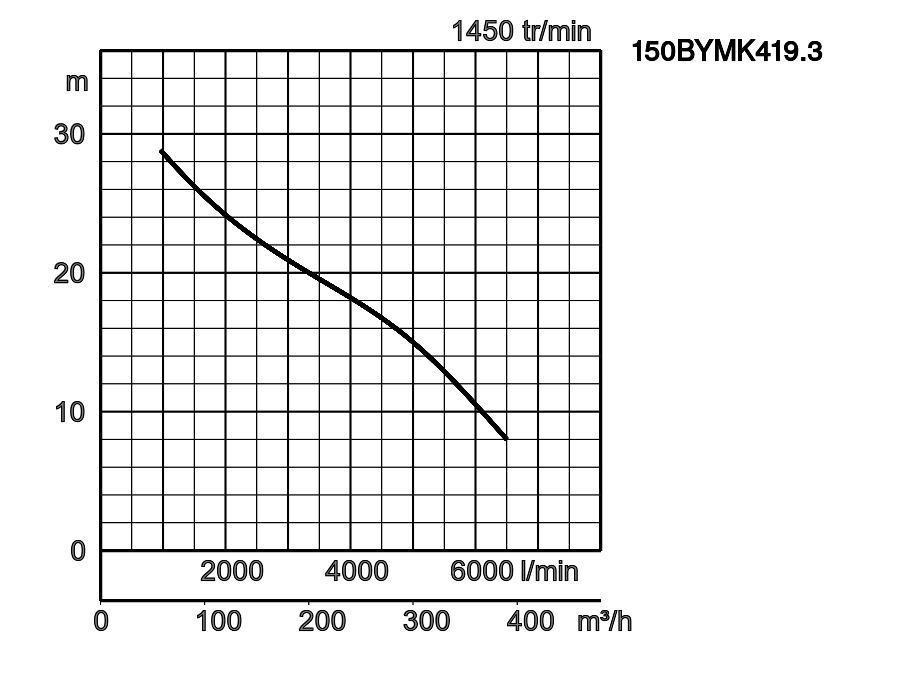

150BYMK419.3 150BYMK419.3
6
150 Avloppsvatten 100 5-9 6500 27,80 19,3 3-fas / 400V / 50Hz

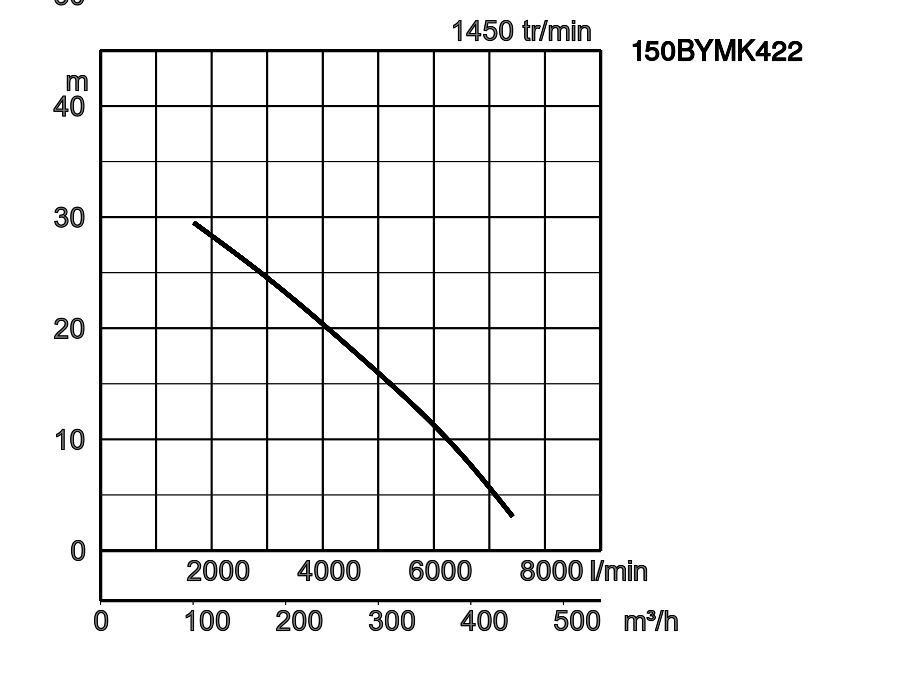

150BYMK422 150BYMK422
7
150 Avloppsvatten 100 5-9 7417 29,50 22 3-fas / 400V / 50Hz

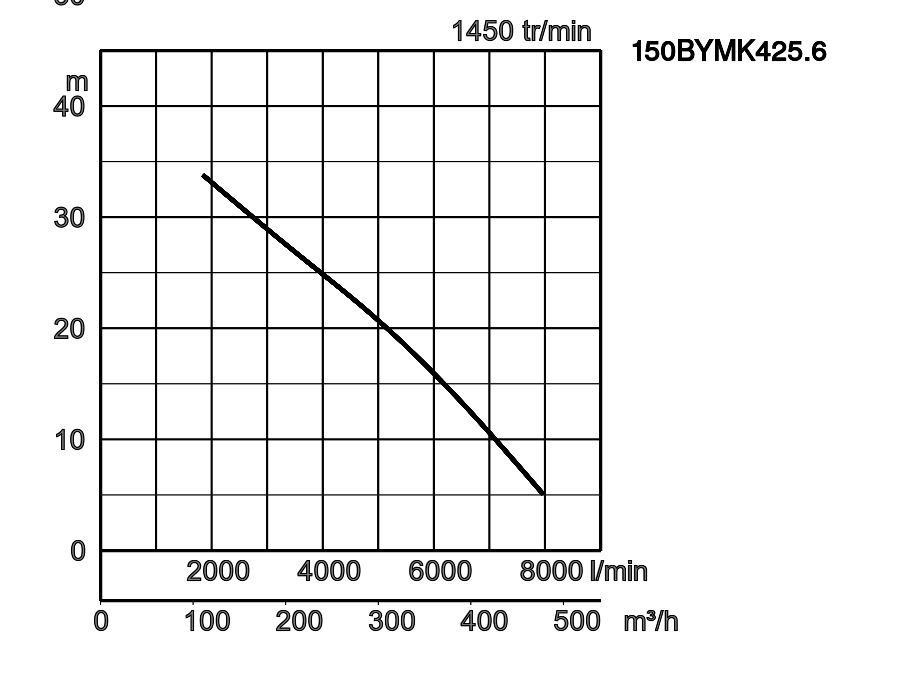

150BYMK425.6 150BYMK425.6
8
150 Avloppsvatten 100 5-9 7967 33,80 25,6 3-fas / 400V / 50Hz
150BYMK429.2 150BYMK429.2
9
150 Avloppsvatten 100 5-9 8400 35,90 29,2 3-fas / 400V / 50Hz

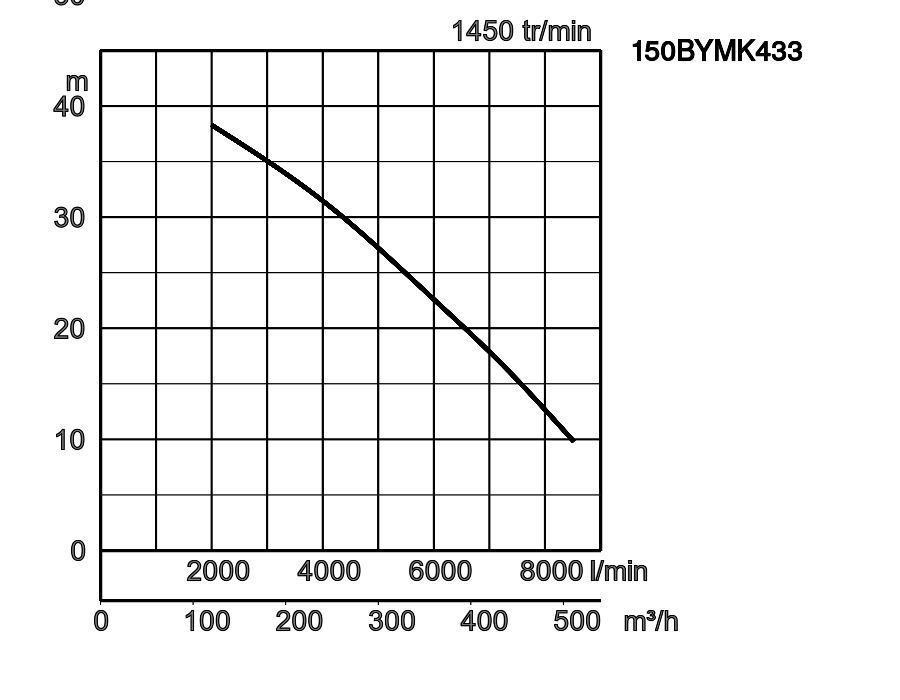

150BYMK433 150BYMK433
10
150 Avloppsvatten 100 5-9 8533 38.30 33 3-fas / 400V / 50Hz

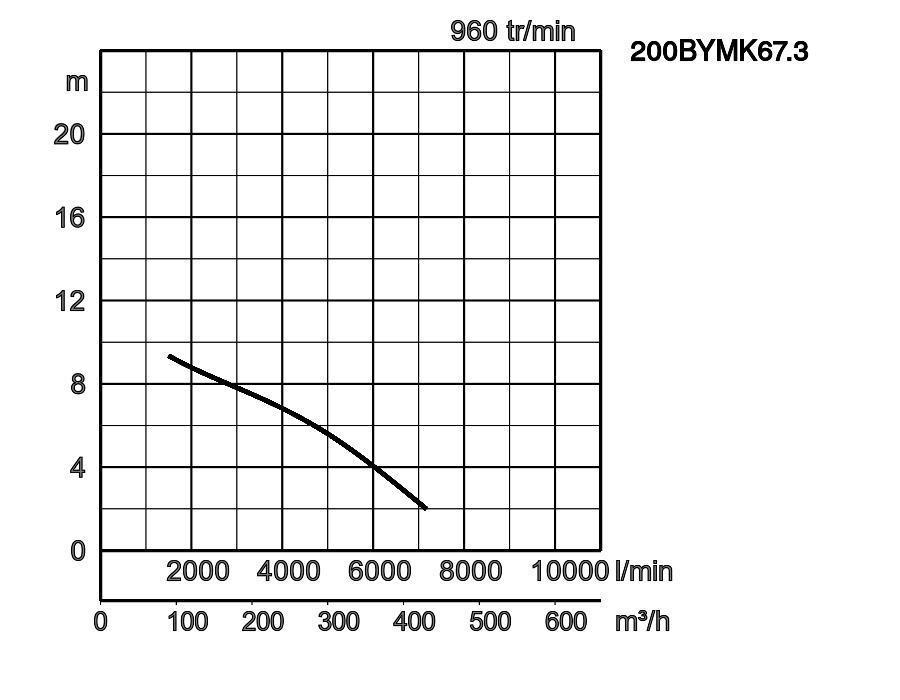

200BYMK67.3 200BYMK67.3
11
200 Avloppsvatten 100 5-9 7167 9.40 7,3 3-fas / 400V / 50Hz

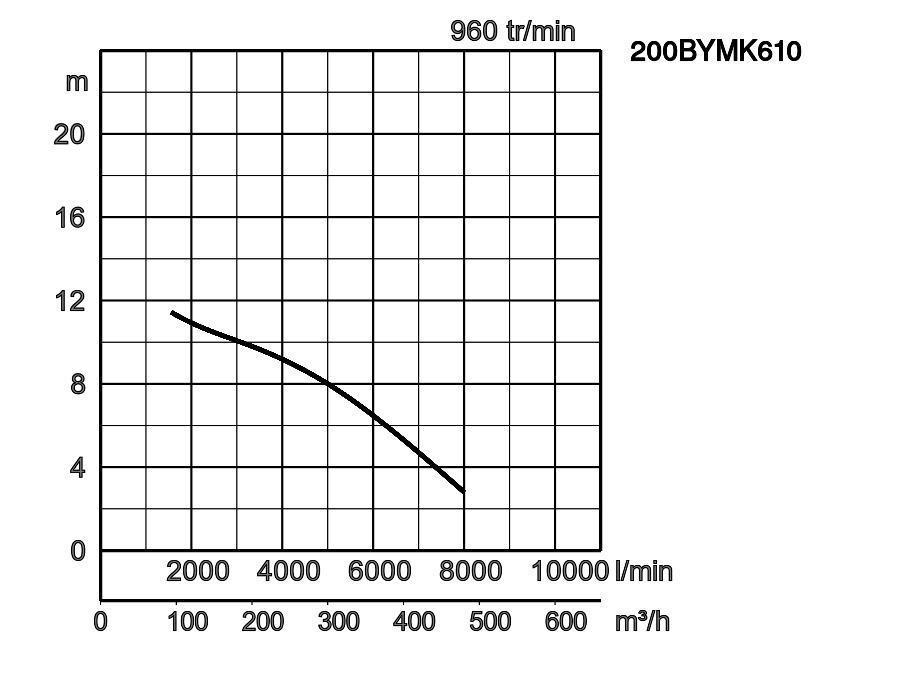

200BYMK610 200BYMK610
12
200 Avloppsvatten 100 5-9 8000 11,50 10 3-fas / 400V / 50Hz

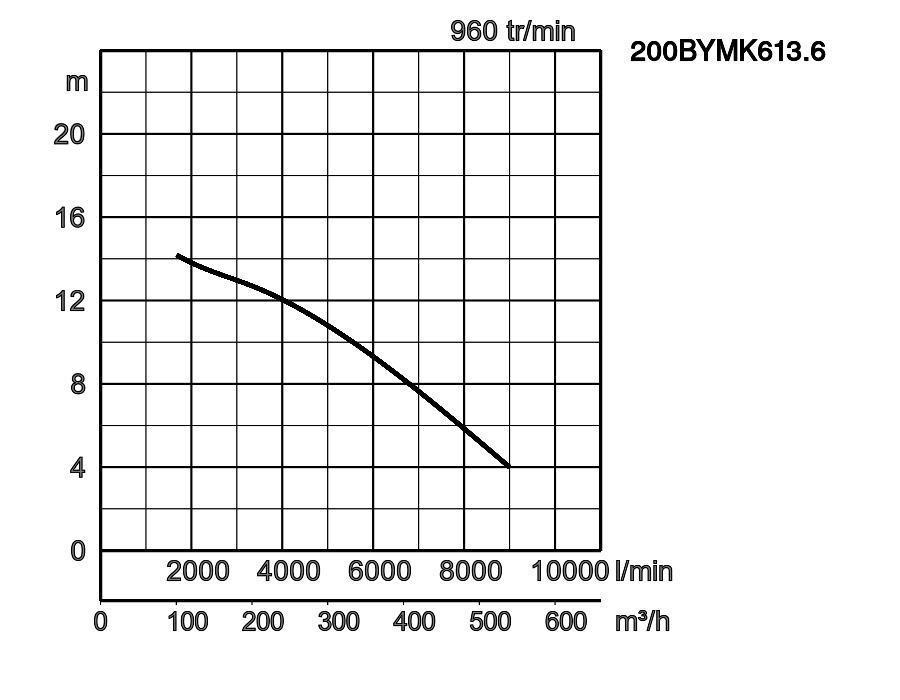

200BYMK613.6 200BYMK613.6
13
200 Avloppsvatten 100 5-9 9000 14.20 13,6 3-fas / 400V / 50Hz

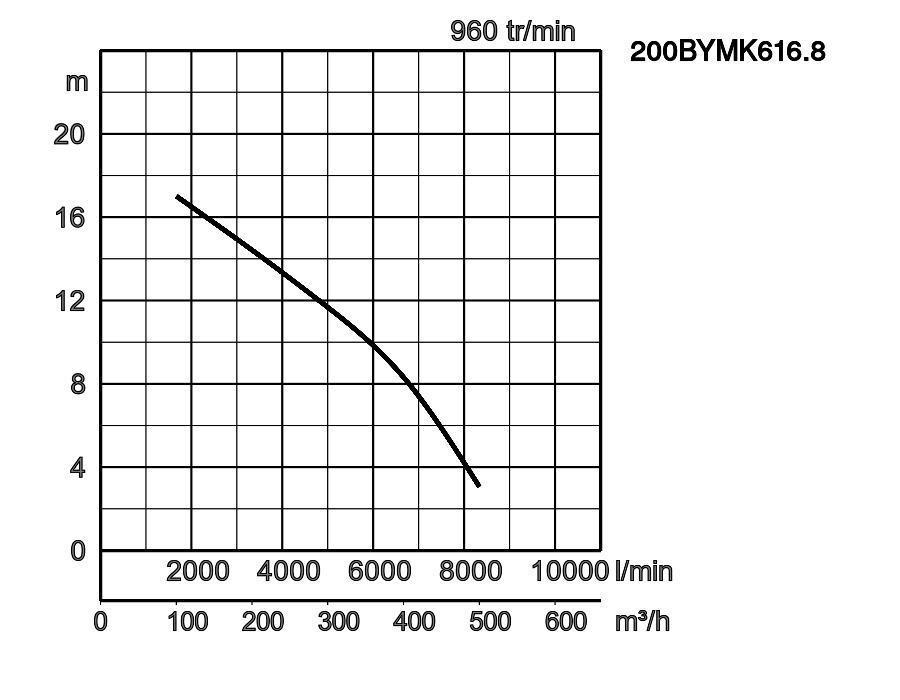

200BYMK616.8 200BYMK616.8
14
200 Avloppsvatten 100 5-9 8333 17 16,8 3-fas / 400V / 50Hz

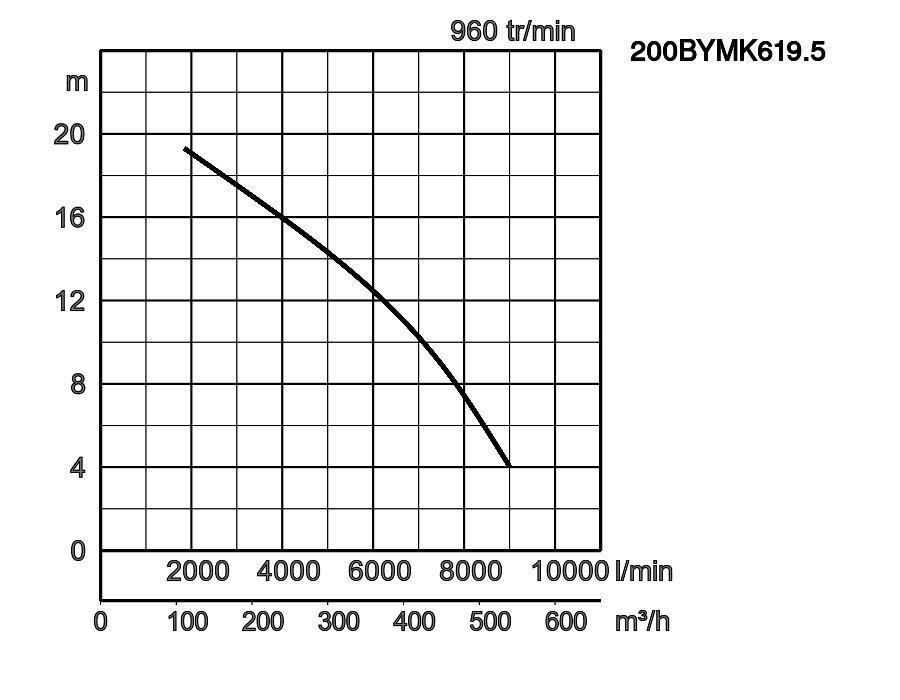

200BYMK619.5 200BYMK619.5
15
200 Avloppsvatten 100 5-9 9000 19.30 19,5 3-fas / 400V / 50Hz

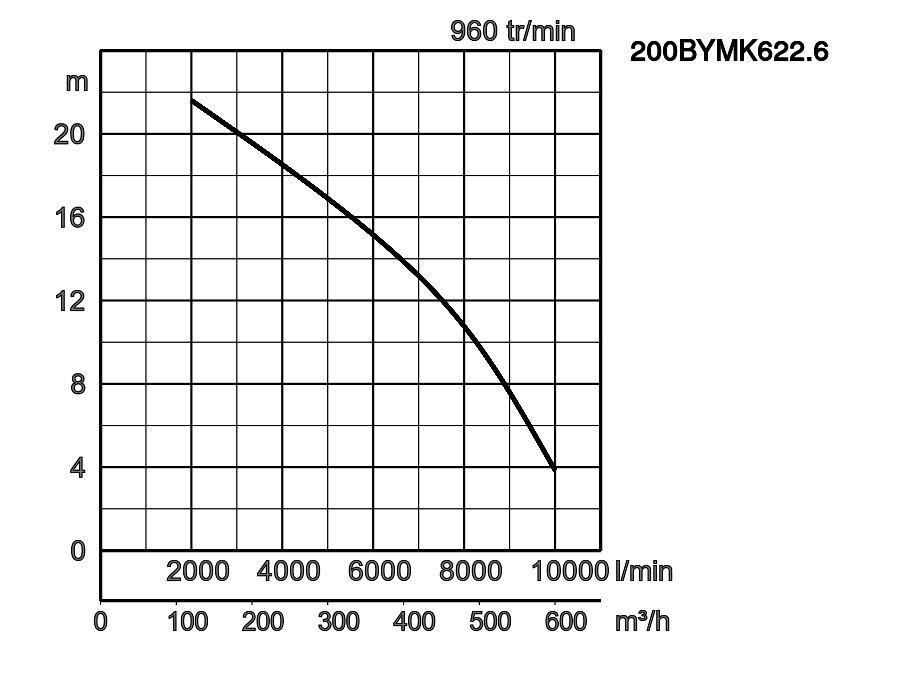

200BYMK622.6 200BYMK622.6
16
200 Avloppsvatten 100 5-9 10000 21,60 22,6 3-fas / 400V / 50Hz

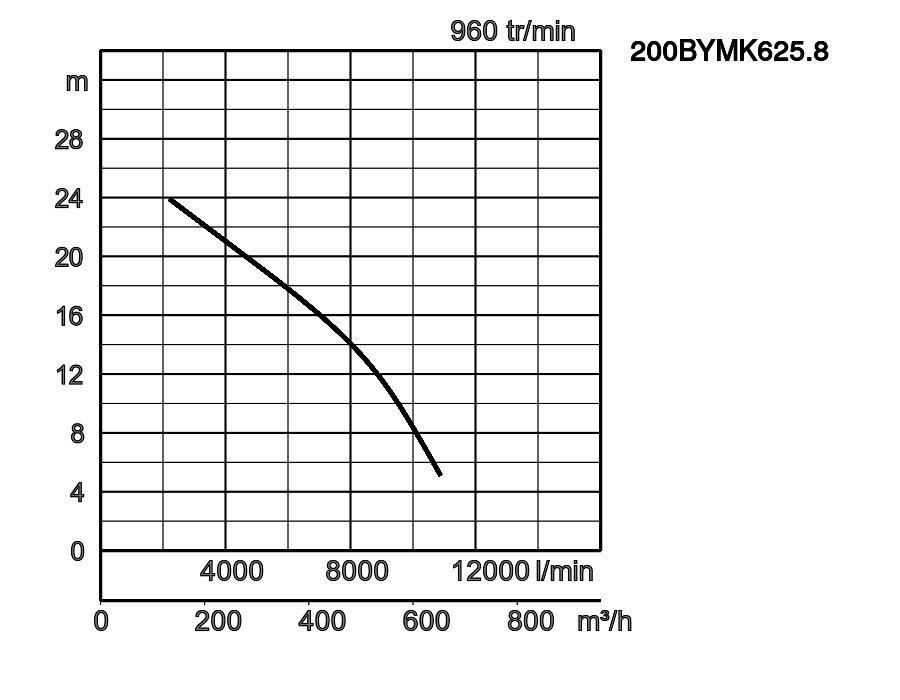

200BYMK625.8 200BYMK625.8
17
200 Avloppsvatten 100 5-9 10883 23,90 25,8 3-fas / 400V / 50Hz

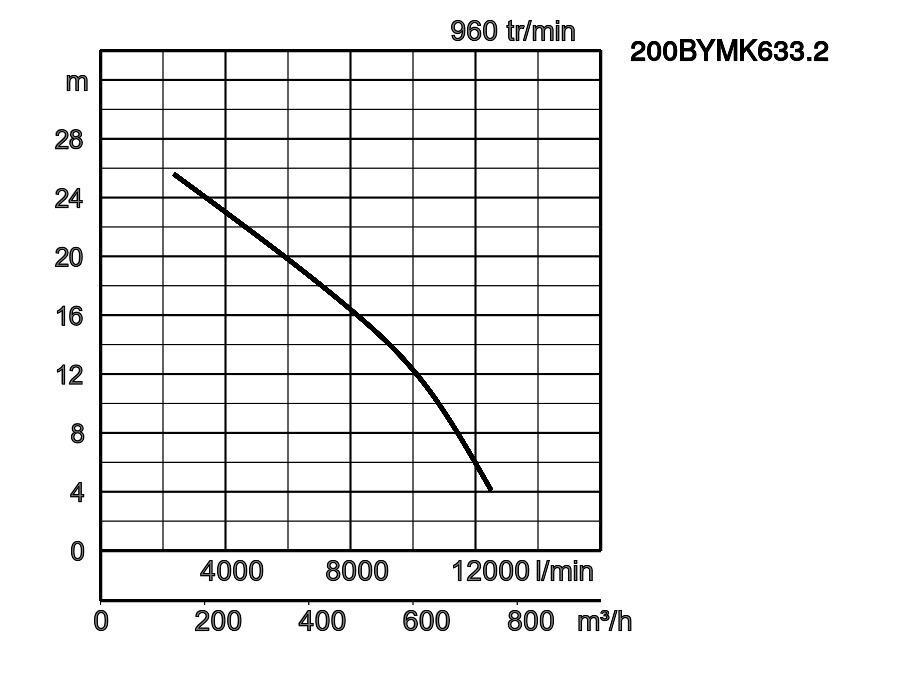

200BYMK633.2 200BYMK633.2
18
200 Avloppsvatten 100 5-9 12500 25,60 33,2 3-fas / 400V / 50Hz

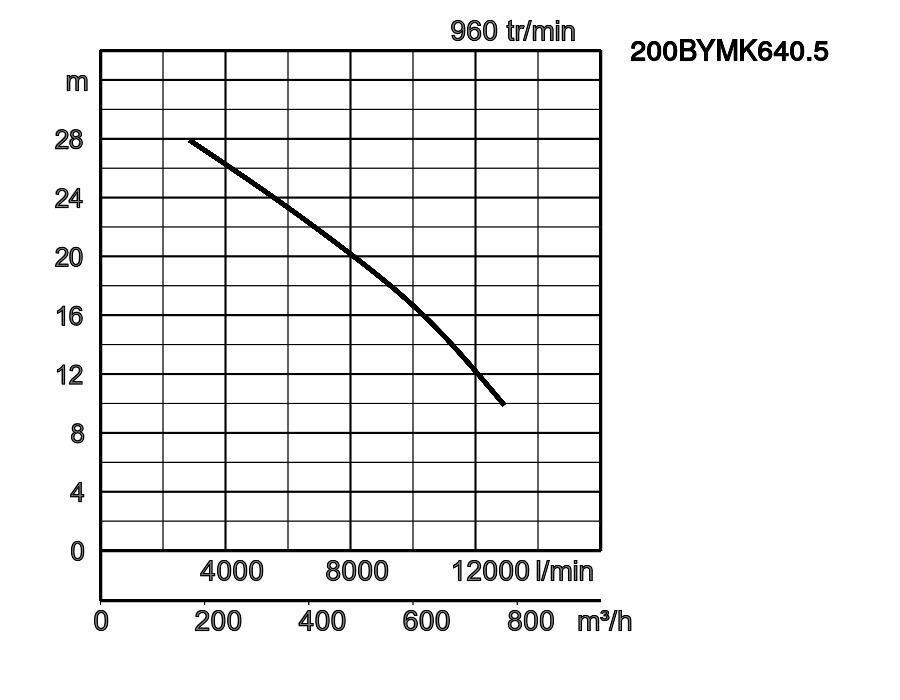

200BYMK640.5 200BYMK640.5
19
200 Avloppsvatten 100 5-9 12917 27,90 40,5 3-fas / 400V / 50Hz

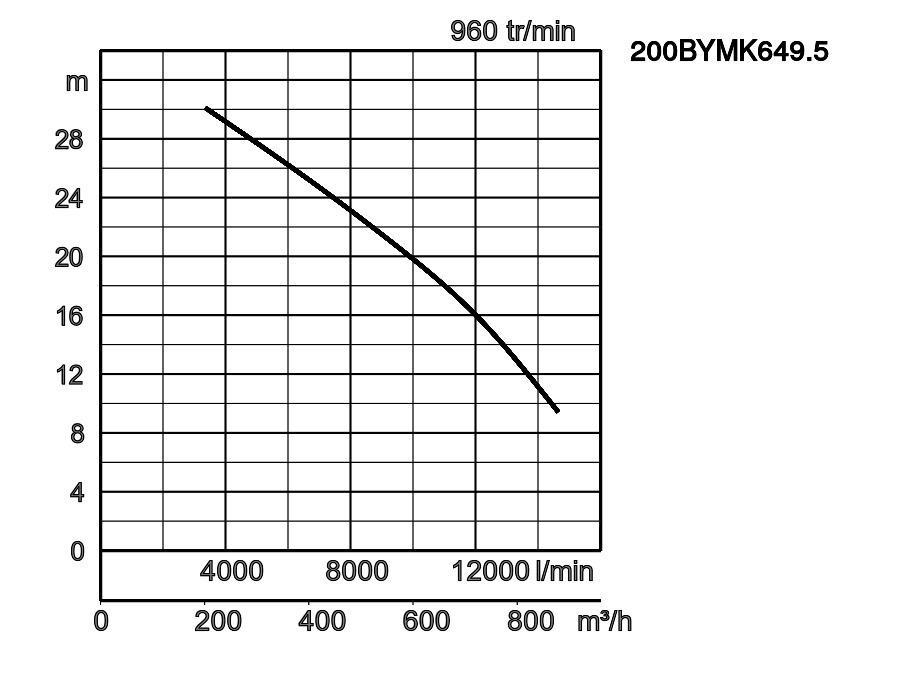

200BYMK649.5 200BYMK649.5
20
200 Avloppsvatten 100 5-9 14670 30.10 49,5 3-fas / 400V / 50Hz

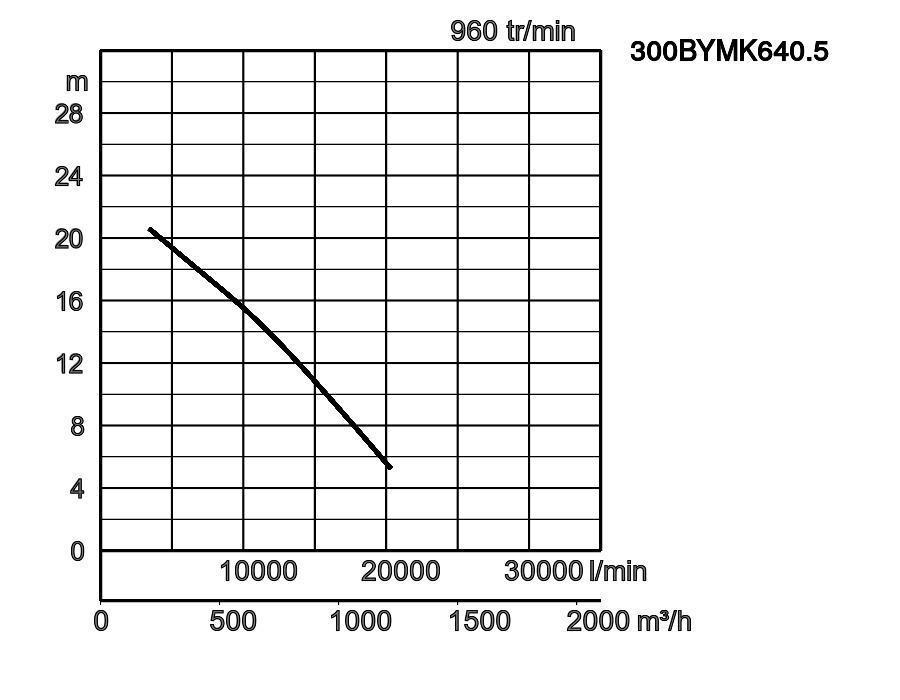

300BYMK640.5 300BYMK640.5
21
300 Avloppsvatten 150 5-9 20333 20,60 40,5 3-fas / 400V / 50Hz

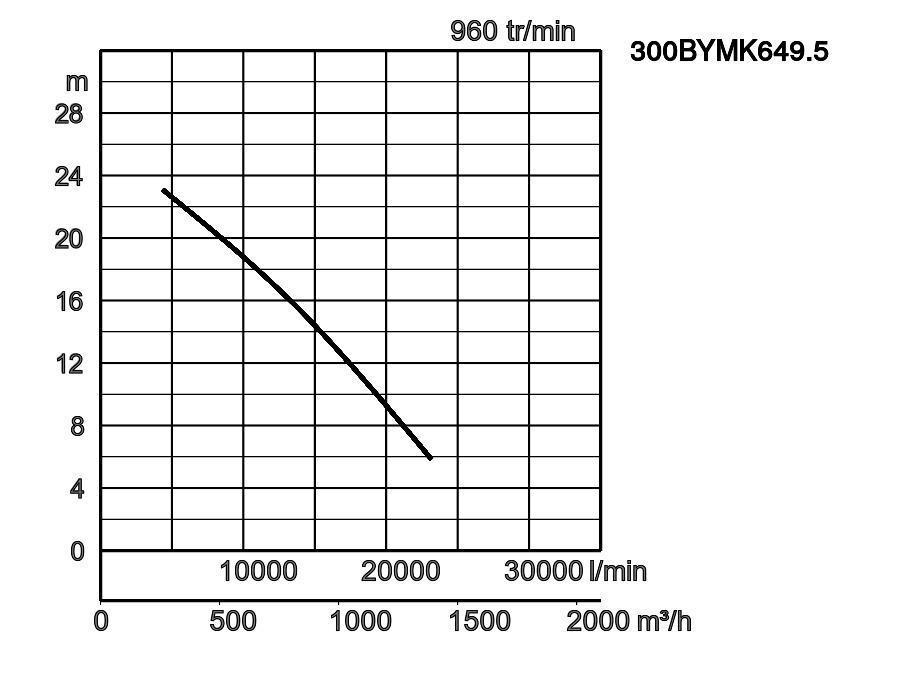

300BYMK649.5 300BYMK649.5
22
300 Avloppsvatten 150 5-9 23167 23.10 49,5 3-fas / 400V / 50Hz

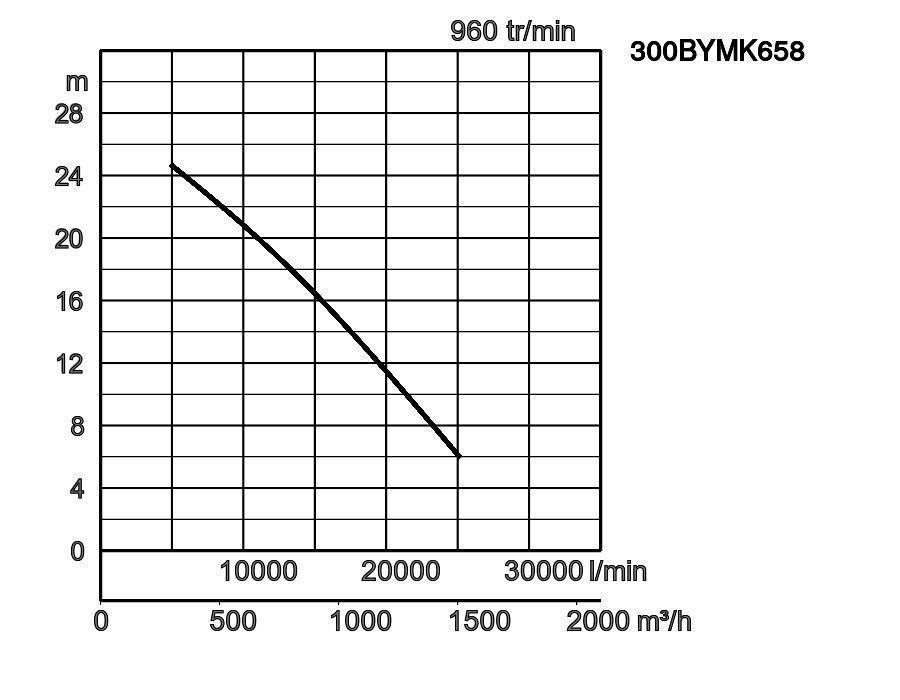

300BYMK658 300BYMK658
23
300 Avloppsvatten 150 5-9 25233 24,70 58 3-fas / 400V / 50Hz

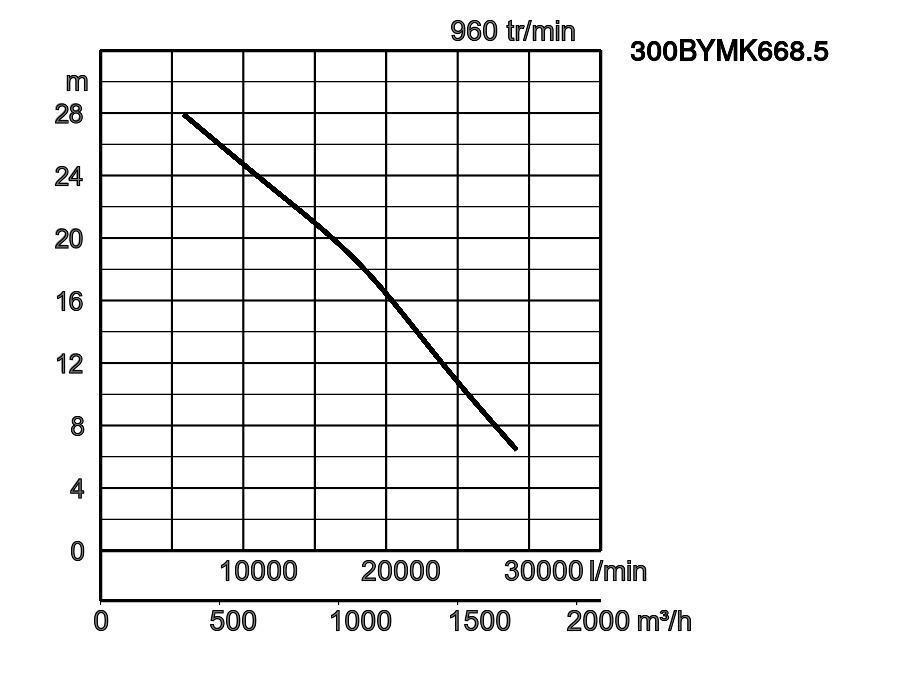

300BYMK668.5 300BYMK668.5
24
300 Avloppsvatten 150 5-9 29117 27,90 68,5 3-fas / 400V / 50Hz

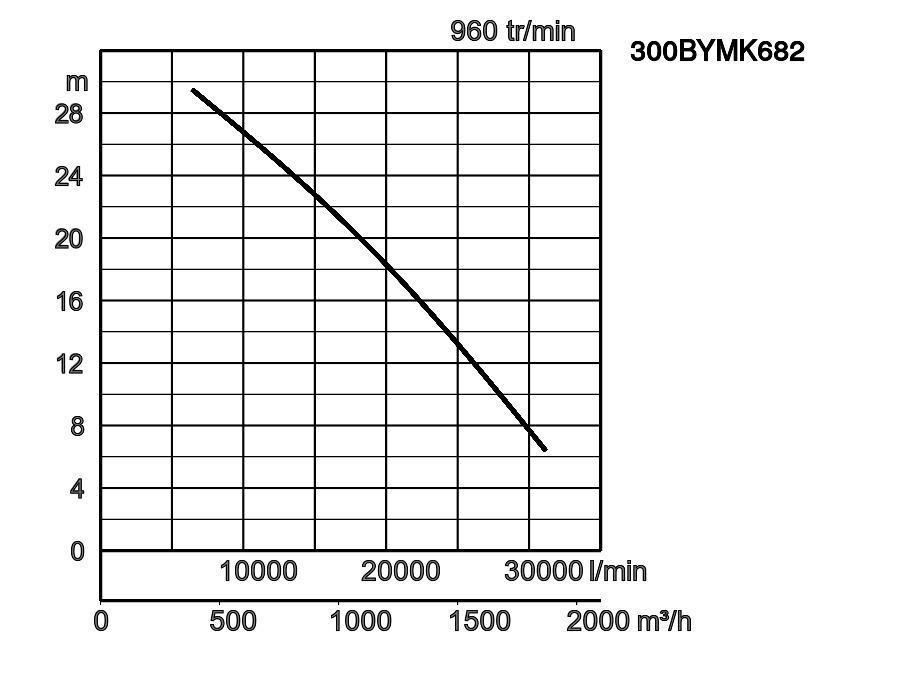

300BYMK682 300BYMK682
25
300 Avloppsvatten 150 5-9 31183 29,50 82 3-fas / 400V / 50Hz

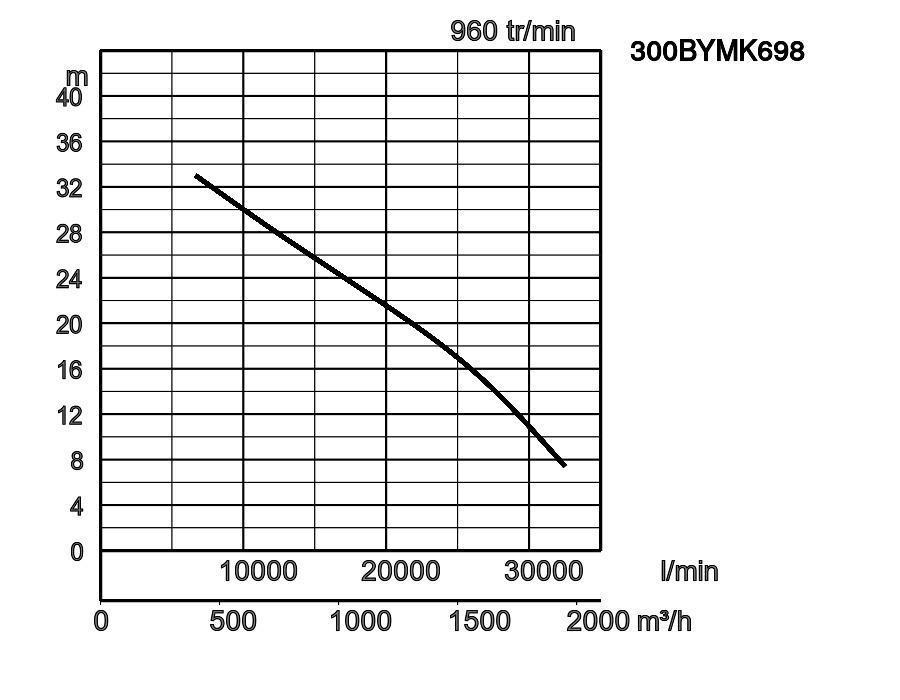

300BYMK698 300BYMK698
26
300 Avloppsvatten 150 5-9 32508 33 98 3-fas / 400V / 50Hz

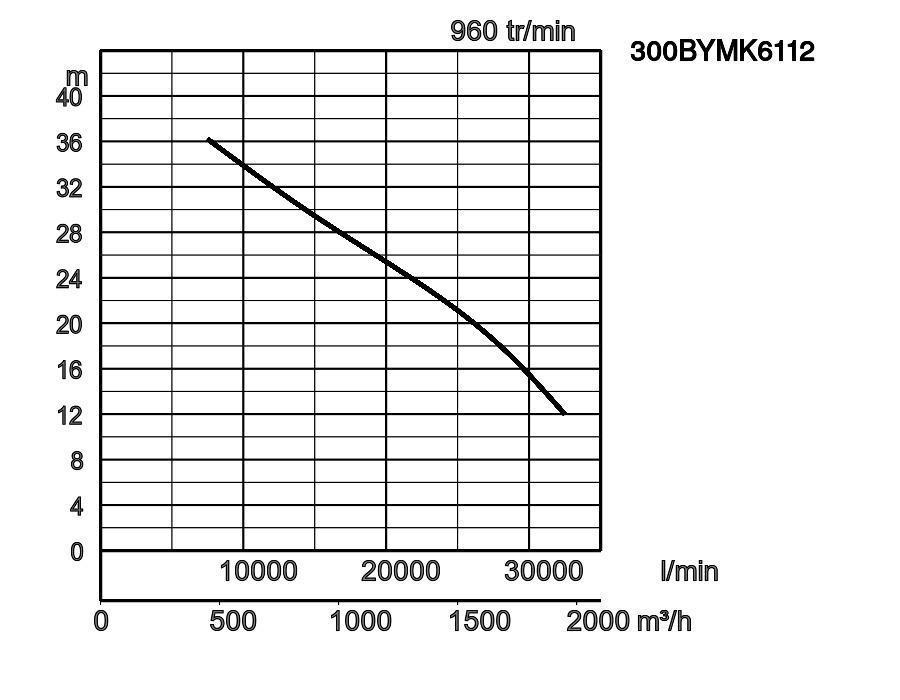

300BYMK6112 300BYMK6112
27
300 Avloppsvatten 150 5-9 32500 36,20 112 3-fas / 400V / 50Hz

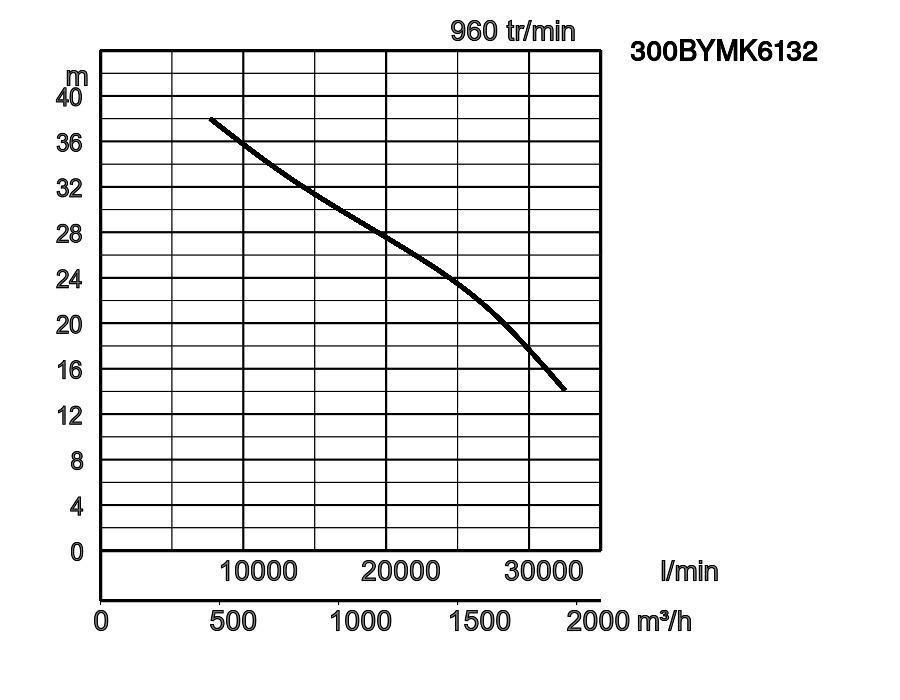

300BYMK6132 300BYMK6132
28
300 Avloppsvatten 150 5-9 32500 38 132 3-fas / 400V / 50Hz

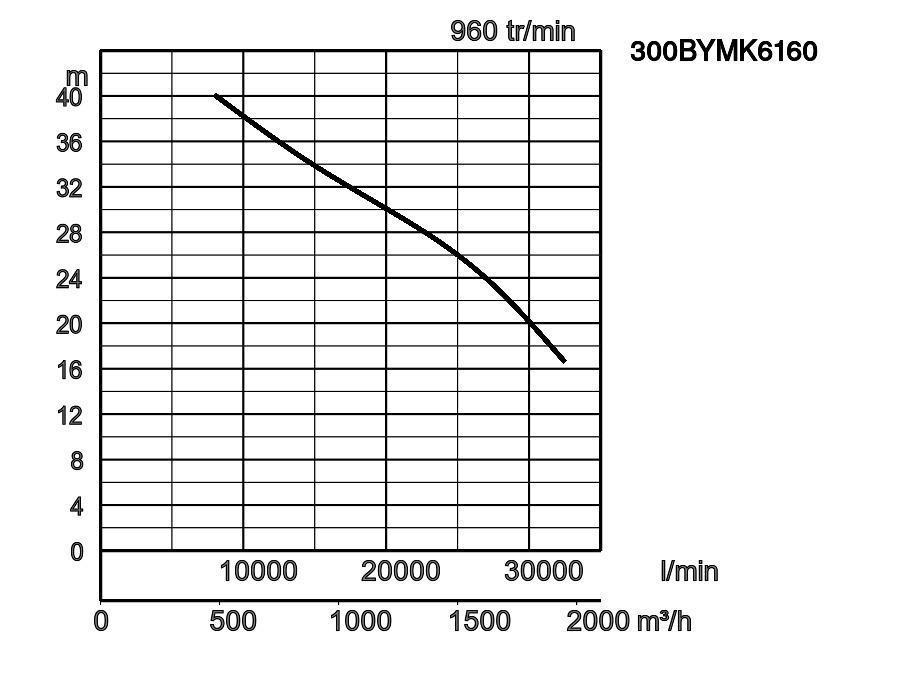

300BYMK6160 300BYMK6160
29
300 Avloppsvatten 150 5-9 32500 40,10 160 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 4333
Max. Lyfthöjd m 18,90
Motoreffekt kW 12,2
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 5500
Max. Lyfthöjd m 25,60
Motoreffekt kW 14,6
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 5833
Max. Lyfthöjd m 29.10
Motoreffekt kW 19,3
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 5833
Max. Lyfthöjd m 22.20
Motoreffekt kW 12,2
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 4504
Max. Lyfthöjd m 25.10
Motoreffekt kW 14,6
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 6500
Max. Lyfthöjd m 27,80
Motoreffekt kW 19,3
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 7417
Max. Lyfthöjd m 29,50
Motoreffekt kW 22
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 7967
Max. Lyfthöjd m 33,80
Motoreffekt kW 25,6
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 8400
Max. Lyfthöjd m 35,90
Motoreffekt kW 29,2
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 8533
Max. Lyfthöjd m 38.30
Motoreffekt kW 33
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 7167
Max. Lyfthöjd m 9.40
Motoreffekt kW 7,3
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 8000
Max. Lyfthöjd m 11,50
Motoreffekt kW 10
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 9000
Max. Lyfthöjd m 14.20
Motoreffekt kW 13,6
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 8333
Max. Lyfthöjd m 17
Motoreffekt kW 16,8
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 9000
Max. Lyfthöjd m 19.30
Motoreffekt kW 19,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 10000
Max. Lyfthöjd m 21,60
Motoreffekt kW 22,6
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 10883
Max. Lyfthöjd m 23,90
Motoreffekt kW 25,8
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 12500
Max. Lyfthöjd m 25,60
Motoreffekt kW 33,2
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 12917
Max. Lyfthöjd m 27,90
Motoreffekt kW 40,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 100
Max. PH-värde 5-9
Max. Kapacitet l/min 14670
Max. Lyfthöjd m 30.10
Motoreffekt kW 49,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 300
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 150
Max. PH-värde 5-9
Max. Kapacitet l/min 20333
Max. Lyfthöjd m 20,60
Motoreffekt kW 40,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 300
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 150
Max. PH-värde 5-9
Max. Kapacitet l/min 23167
Max. Lyfthöjd m 23.10
Motoreffekt kW 49,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 300
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 150
Max. PH-värde 5-9
Max. Kapacitet l/min 25233
Max. Lyfthöjd m 24,70
Motoreffekt kW 58
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 300
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 150
Max. PH-värde 5-9
Max. Kapacitet l/min 29117
Max. Lyfthöjd m 27,90
Motoreffekt kW 68,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 300
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 150
Max. PH-värde 5-9
Max. Kapacitet l/min 31183
Max. Lyfthöjd m 29,50
Motoreffekt kW 82
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 300
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 150
Max. PH-värde 5-9
Max. Kapacitet l/min 32508
Max. Lyfthöjd m 33
Motoreffekt kW 98
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 300
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 150
Max. PH-värde 5-9
Max. Kapacitet l/min 32500
Max. Lyfthöjd m 36,20
Motoreffekt kW 112
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 300
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 150
Max. PH-värde 5-9
Max. Kapacitet l/min 32500
Max. Lyfthöjd m 38
Motoreffekt kW 132
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 300
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 150
Max. PH-värde 5-9
Max. Kapacitet l/min 32500
Max. Lyfthöjd m 40,10
Motoreffekt kW 160
Fas / Spänning 3-fas / 400V / 50Hz
Allmän
ø Utlopp mm 100 - 300
Utloppsanslutning Fläns DIN/ANSI DN100 (PN10), Fläns DIN/ANSI DN150 (PN10), Fläns DIN/ANSI DN200 (PN10), Fläns DIN/ANSI DN300 (PN10)
Pumpande vätska
Typ av vätska Avloppsvatten
Temperatur 0-40°C
Max. partikel hantering i mm 100 - 150
Max. PH-värde 5-9
Max. Kapacitet l/min 4333 - 32508
Max. Lyfthöjd m 9.40 - 40,10
General
ATEX tillgängligt Ja
Pump
Komponenter
Impeller Enkanaligt pumphjul, Dubbelkanals pumphjul
Kullager Skärmade kullager
Mekanisk tätning Mekanisk tätning inuti/utvändigt
Material
Impeller Gråjärnsgjutning EN-GJL-250
Hölje Gråjärnsgjutning EN-GJL-250
Motor
Motoreffekt kW 7,3 - 160
Startmetod direkt online , stjärna/delta
Typ, poler Induktionsmotor, 4-polig, IP68, Induktionsmotor, 6 polig, IP68
Isolering Isoleringsklass H
Fas / Spänning 3-fas / 400V / 50Hz
Varvtal 960 - 1450
Motorskydd (inbyggt) Miniatyrskydd
Märkström 16,3 - 287
Material
Axel Rostfritt stål EN-X14CrMoS17, Rostfritt stål EN-X20Cr13
Kabel H07RN8-F PLUS 7G1,5_x005F_x000D__x000D_ H07RN-F 5G1,5, H07RN8-F PLUS 7G2,5_x005F_x000D__x000D_ H07RN-F 5G1,5, H07RN8-F PLUS 7G4_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PLUS 4G6_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PLUS 4G10_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PLUS 4G35_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PLUS 4G35_x005F_x000D__x000D_ H07RN-F 7G1,5_x005F_x000D__x000D_ H07RN-F 5G1,5, 3 x H07RN8-F PLUS 4G25_x005F_x000D__x000D_ H07RN-F 7G1,5_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PLUS 4G16_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PLUS 4G25_x005F_x000D__x000D_ H07RN-F 5G1,5
Kabellängd 10m
Övrigt
Torrvikt Kg 219 - 1940
Tryckmotstånd max. 20m
Dimension i mm
W1: lägsta vattennivå vid körning
  • 100BYZMK412.2L
  • 100BYZMK414.6
  • 100BYZMK419.3
  • 150BYMK412.2
  • 150BYMK414.6
  • 150BYMK419.3
  • 150BYMK422
  • 150BYMK425.6
  • 150BYMK429.2
  • 150BYMK433
W1: lägsta vattennivå vid körning
  • 200BYMK67.3
  • 200BYMK610
  • 200BYMK613.6
  • 200BYMK616.8
  • 200BYMK619.5
  • 200BYMK622.6
  • 200BYMK625.8
  • 200BYMK633.2
  • 200BYMK640.5
  • 200BYMK649.5
  • 300BYMK640.5
  • 300BYMK649.5
  • 300BYMK658
  • 300BYMK668.5
  • 300BYMK682
  • 300BYMK698
  • 300BYMK6112
  • 300BYMK6132
  • 300BYMK6160
ModèlesABB1CC1DN1DN2J2K1K2K3K4LMO
100BYZMK412.2L878781541457207100150197205502622817283520942
100BYZMK414.6878781541457207100150197205502622817283520942
100BYZMK419.3968781541457207100150197205502622817283520942
150BYMK412.28956103704672091501502732055026379082835201076
150BYMK414.68956103704672091501502732055026379082835201076
150BYMK419.39856103704672091501502732055026379082835201076
150BYMK42212016904205472411501502732005026409112835601161
150BYMK425.613267304205472411501502732005026409112835601161
150BYMK429.213267304205472411501502732005026409112835601161
150BYMK43313267304205472411501502732005026409112835601161
200BYMK67.399074045054724120025036931869285712243506801364
200BYMK610105074045054724120025036931869285712243506801364
200BYMK613.6114074045054724120025036931869285712243506801364
200BYMK616.8120890055065029120020036930169284212093675601417
200BYMK619.5133387855065029120020036930169284212093675601417
200BYMK622.6133390055065029120020036930169284212093675601417
200BYMK625.8133390055065029120020036930169284212093675601417
200BYMK633.2133890055065029120020036930169284212093675601417
200BYMK640.51405103060077935320025036931869286412313506801539
200BYMK649.51535103060077935320025036931869286412313506801539
300BYMK640.5146311006309153863003505273771002120717326029001880
300BYMK649.5159311006309153863003505273771002120717326029001880
300BYMK658159311006309153863003505273771002120717326029001880
300BYMK668.5177311006309153873003505273771002120717326029001880
300BYMK682177311006309153873003505273771002120717326029001880
300BYMK698177312207001022443300350527377100712121737602-1970
300BYMK6112177312207001022443300350527377100712121737602-1970
300BYMK6132209012207001022443300350527377100712121737602-1970
300BYMK6160209012207001022443300350527377100712121737602-1970
Dimension i mm
  • 100BYZMK412.2L
  • 100BYZMK414.6
  • 100BYZMK419.3
  • 150BYMK412.2
  • 150BYMK414.6
  • 150BYMK419.3
  • 150BYMK422
  • 150BYMK425.6
  • 150BYMK429.2
  • 150BYMK433
  • 200BYMK67.3
  • 200BYMK610
  • 200BYMK613.6
  • 200BYMK616.8
  • 200BYMK619.5
  • 200BYMK622.6
  • 200BYMK625.8
  • 200BYMK633.2
  • 200BYMK640.5
  • 200BYMK649.5
  • 300BYMK640.5
  • 300BYMK649.5
  • 300BYMK658
  • 300BYMK668.5
  • 300BYMK682
  • 300BYMK698
  • 300BYMK6112
  • 300BYMK6132
  • 300BYMK6160
W1: lägsta vattennivå vid körning
ModèlesBB1CC1DN1DN2P1P2QRS1S3TUV1
100BYZMK412.2L605345457207100150260605130890380115706816310
100BYZMK414.6605345457207100150260605130890380115706816310
100BYZMK419.3605345457207100150260605130980380115796906310
150BYMK412.2630370467209150150260630137907350130723833310
150BYMK414.6630370467209150150260630137907350130723833310
150BYMK419.3630370467209150150260630137997350130813923310
150BYMK4227304205472411501503107301381213350909981098360
150BYMK425.673042054724115015031073013813383509011231223360
150BYMK429.273042054724115015031073013813383509011231223360
150BYMK43373042054724115015031073013813383509011231223360
200BYMK67.37604505472412002503107601651000380115771876310
200BYMK6107604505472412002503107601651060380115831936310
200BYMK613.676045054724120025031076016511503801159211026310
200BYMK616.890055065029120020035090015012205001209931103360
200BYMK619.5900550650291200200350900150134550012011181228360
200BYMK622.6900550650291200200350900150134550012011181228360
200BYMK625.8900550650291200200350900150134550012011181228360
200BYMK633.2900550650291200200350900150140350012011561266410
200BYMK640.510306007793532002504301030172155045012011511261410
200BYMK649.510306007793532002504301030172155045012012811391410
300BYMK640.511006309153863003505001130205147850012011761286410
300BYMK649.511006309153863003505001130205160850012013061416410
300BYMK65811006309153863003505001130205160850012013061416410
300BYMK668.511006309153873003505001130205178850012014861596508
300BYMK68211006309153873003505001130205178850012014861596508
300BYMK698122070010224433003505501250205178860012014861596508
300BYMK6112122070010224433003505501250205178860012014861596508
300BYMK6132122070010224433003505501250205210060012017541884740
300BYMK6160122070010224433003505501250205210060012017541884740

BYMK-serien levereras med en extra kylmantel som möjliggör torr installation. Lerigt vatten innehållande partiklar och långa fibrer kan pumpas med det slutna kanalhjulet, som ingår i den nya BY-designen och är igensättningsresistent, vilket kombinerar effektivitet och operativ säkerhet. ATEX-certifiering finns tillgänglig på begäran.
