Skärande pumpar med förbättrad hantering av fasta ämnen, utformade för att pumpa avloppsvatten innehållande olika typer av fasta ämnen och fibrösa material. ATEX-version finns tillgänglig.
| Model | Colour code curve | ø Utlopp mm | Typ av vätska | Max. partikel hantering i mm | Max. PH-värde | Max. Kapacitet l/min | Max. Lyfthöjd m | Motoreffekt kW | Fas / Spänning | |
|---|---|---|---|---|---|---|---|---|---|---|
| free standing | with guide rail fitting | |||||||||
| 100CZ42.2 | TOS100CZ42.2 |
1
|
100 mm | Avloppsvatten | 30 | 5-9 | 1500 | 13,50 | 2,2 | 3-fas / 400V / 50Hz |
| 100CZ43.7 | TOS100CZ43.7 |
2
|
100 mm | Avloppsvatten | 30 | 5-9 | 1800 | 18 | 3,7 | 3-fas / 400V / 50Hz |

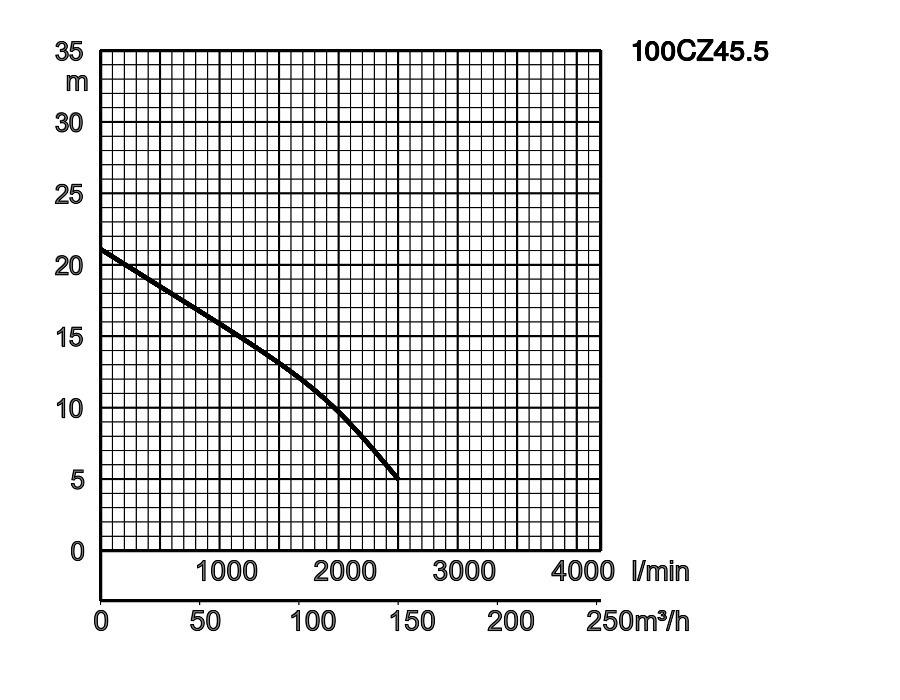

| 100CZ45.5 | TOS100CZ45.5 |
3
|
100 mm | Avloppsvatten | 35 | 5-9 | 2500 | 21 | 5,5 | 3-fas / 400V / 50Hz |

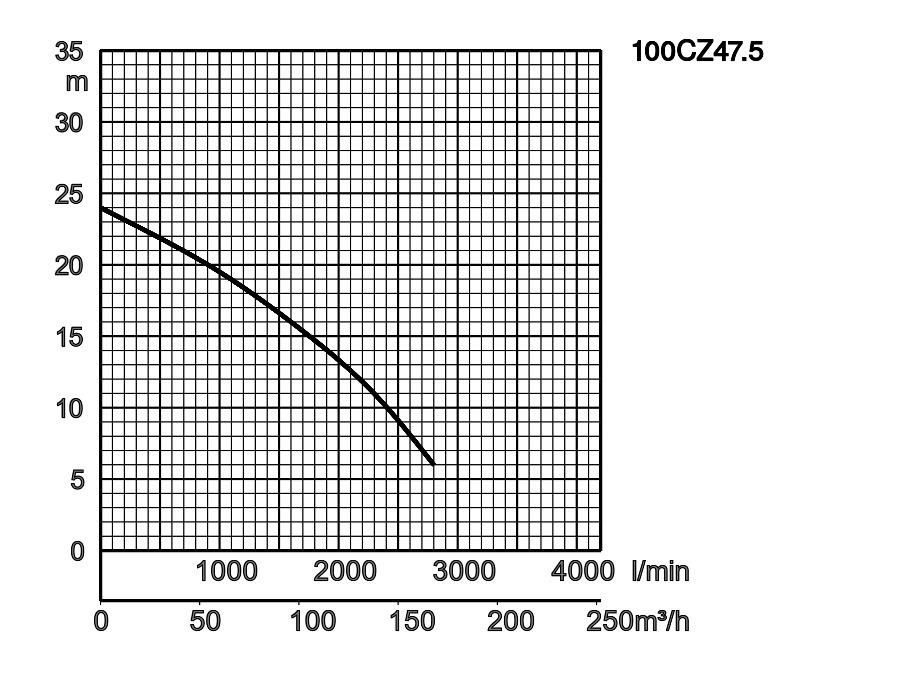

| 100CZ47.5 | TOS100CZ47.5 |
4
|
100 mm | Avloppsvatten | 35 | 5-9 | 2800 | 24 | 7,5 | 3-fas / 400V / 50Hz |

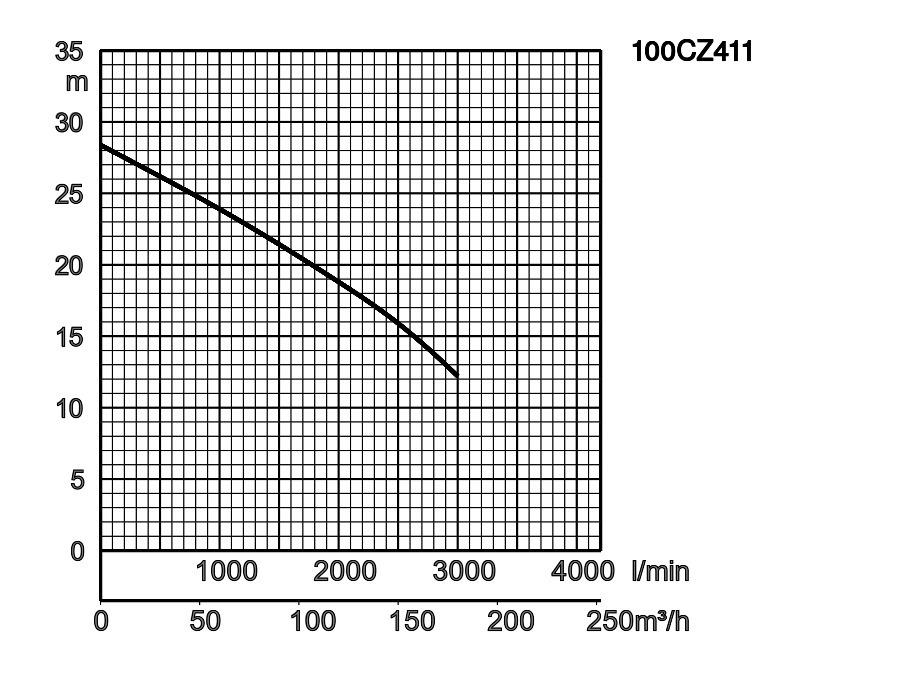

| 100CZ411 | TOS100CZ411 |
5
|
100 mm | Avloppsvatten | 41 | 5-9 | 3500 | 28,5 | 11 | 3-fas / 400V / 50Hz |

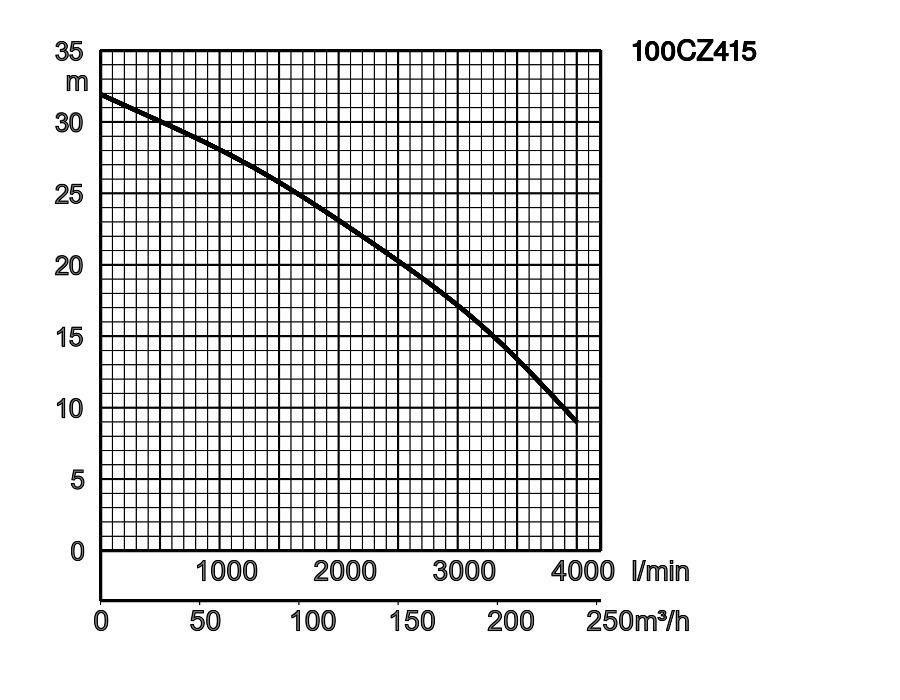

| 100CZ415 | TOS100CZ415 |
6
|
100 mm | Avloppsvatten | 41 | 5-9 | 4000 | 32 | 15 | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 mm |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 30 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 1500 |
| Max. Lyfthöjd m | 13,50 |
| Motoreffekt kW | 2,2 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 mm |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 30 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 1800 |
| Max. Lyfthöjd m | 18 |
| Motoreffekt kW | 3,7 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 mm |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 35 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 2500 |
| Max. Lyfthöjd m | 21 |
| Motoreffekt kW | 5,5 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 mm |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 35 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 2800 |
| Max. Lyfthöjd m | 24 |
| Motoreffekt kW | 7,5 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 mm |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 41 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 3500 |
| Max. Lyfthöjd m | 28,5 |
| Motoreffekt kW | 11 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 mm |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 41 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 4000 |
| Max. Lyfthöjd m | 32 |
| Motoreffekt kW | 15 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 mm |
|---|---|
| Utloppsanslutning | Invändig gänga, JIS10K fläns |
| Typ av vätska | Avloppsvatten |
|---|---|
| Temperatur | 0-40°C |
| Max. partikel hantering i mm | 30 - 41 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 1500 - 4000 |
| Max. Lyfthöjd m | 13,50 - 32 |
| Impeller | Scissor Smasher |
|---|---|
| Kullager | Skärmade kullager |
| Mekanisk tätning | Dubbel mekanisk tätning i oljebad |
| Impeller | Segjärnsgjutning EN-GJS500 |
|---|---|
| Hölje | Gråjärnsgjutning EN-GJL-250 |
| Sugplatta | Segjärnsgjutning EN-GJS-500-7 |
| Pumpkropp | Gråjärnsgjutning EN-GJL-200 |
| Mekanisk tätning | Kiselkarbid |
| Motoreffekt kW | 2,2 - 15 |
|---|---|
| Startmetod | direkt online , stjärna/delta |
| Lämplig för frekvensomriktare | Ja |
| Lämplig för mjukstartare | Ja |
| Typ, poler | Induktionsmotor, 4-polig, IP68 |
| Isolering | Isoleringsklass F |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| Varvtal | 1411 - 1461 |
| Motorskydd (inbyggt) | Cirkelt termiskt urtag, Miniatyrskydd |
| Märkström | 4,80 - 30,90 |
| Mantel | Gråjärnsgjutning EN-GJL-200 |
|---|---|
| Axel | Rostfritt stål EN-X30Cr13 |
| Kabel | NSSHÖU 4C*2.5mm² / NSSHÖU 3C*2.5mm² / 2PNCT 2C*1.25mm², NSSHÖU 4C*1,5mm², NSSHÖU 4C*2,5mm² |
| Kabellängd | 10m |
| Torrvikt Kg | 81 - 247 |
|---|---|
| Tryckmotstånd | max. 30m, max. 40m, max. 50m |
| Modèles | A | A4 | B | D | H | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 100CZ42.2 | 629 | 524 | 342 | 341 | 658 | 245 | 620 |
| 100CZ43.7 | 629 | 524 | 342 | 341 | 708 | 245 | 670 |
| 100CZ45.5 | 685 | 580 | 372 | 410 | 930 | 320 | 805 |
| 100CZ47.5 | 685 | 580 | 372 | 410 | 911 | 320 | 790 |
| 100CZ411 | 722 | 617 | 380 | 438 | 1000 | 350 | 875 |
| 100CZ415 | 722 | 617 | 380 | 438 | 1070 | 350 | 945 |
CZ-serien är en skärande pump utrustad med en innovativ saxliknande mekanism som ger förbättrad hantering av fasta ämnen. En unik design av ett hjärtformat suglock utrustat med en skarpskuren stationär klinga tillsammans med en förbättrad semiöppen kanalimpeller och två skarpskurna skovlar. Det förhindrar igensättning av pumpen genom att krossa och skära fasta föremål.
Utöver det är impellern förlängd i centrum vilket gör att det solida materialet leds in och förhindrar igensättning av impellern, vilket ger en jämnare pumpning.
| Amperekontroll | 12,0A - 16,0A |
|---|---|
| Kabelgenomföring | M25 |
| IP-adress | 44 |
| Amperekontroll | 12,0A - 16,0A |
|---|---|
| Kabelgenomföring | M32 |
| IP-adress | 44 |
