GY-Avloppspump (Skärande pump)

GY | 400V / 50Hz
Fråga oss

Skärande pump, en del av ett sortiment av pumpar för höga lyfthöjder av avloppsvatten. Kvarnmekanismen, med sin stationära skärring och roterande blad, strimlar de fasta ämnena i små bitar. ATEX-version tillgänglig på begäran.

Teknisk data
  • ø Utlopp mm: 50
  • Typ av vätska: Avloppsvatten
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 195 - 512
  • Max. Lyfthöjd m: 20,80 - 68
  • Motoreffekt kW: 0,9 - 9,5
  • Fas / Spänning: 1-fas / 230V / 50Hz,3-fas / 400V / 50Hz

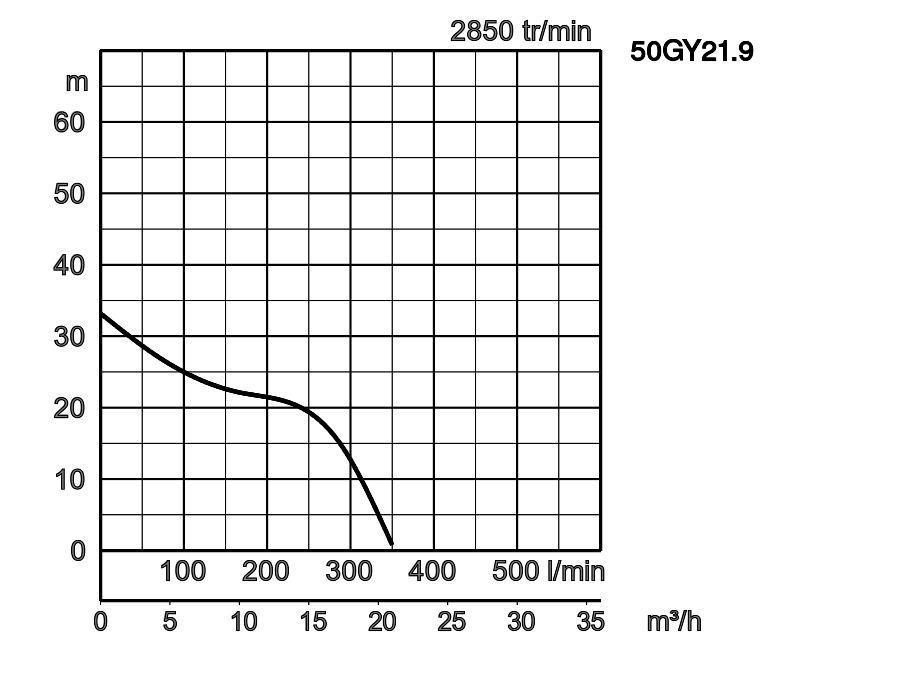

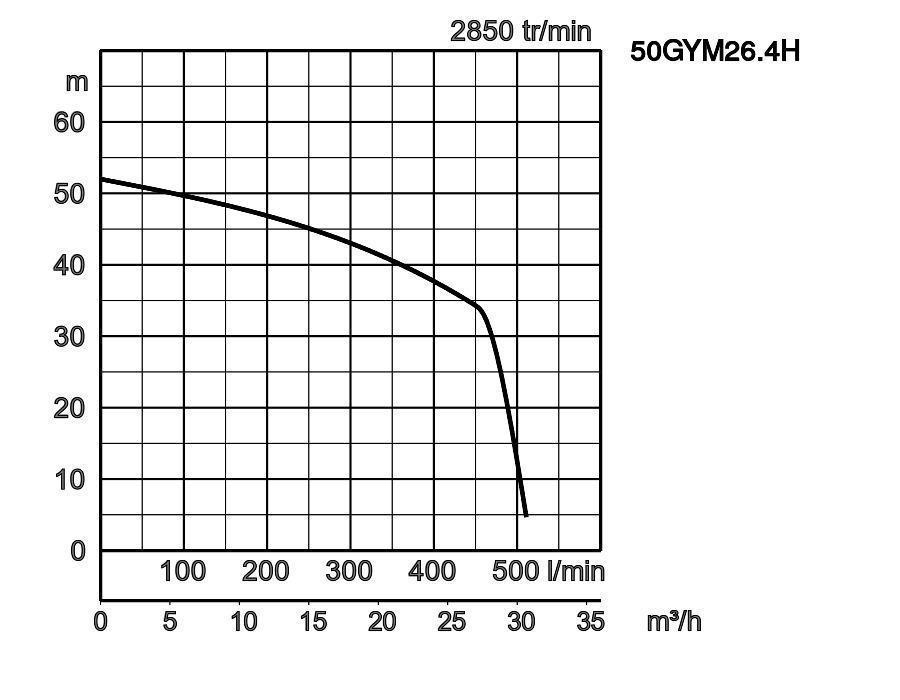

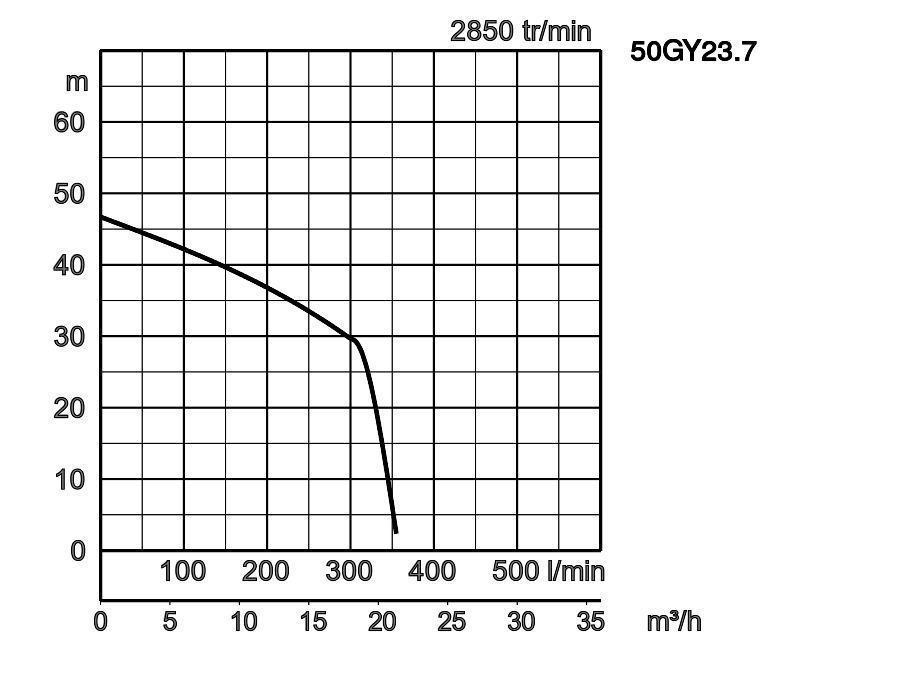

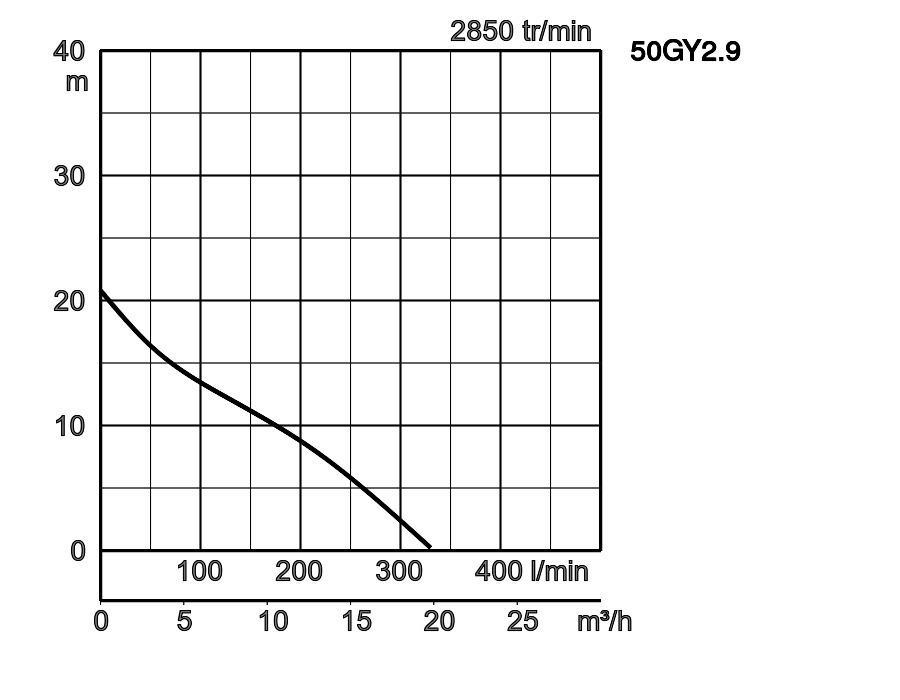

Prestanda kurva
1 O
2 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
free standing with guide rail fitting
50GY2.9 TOS50GY2.9
1
50 Avloppsvatten 5-9 330 20,80 0,9 3-fas / 400V / 50Hz

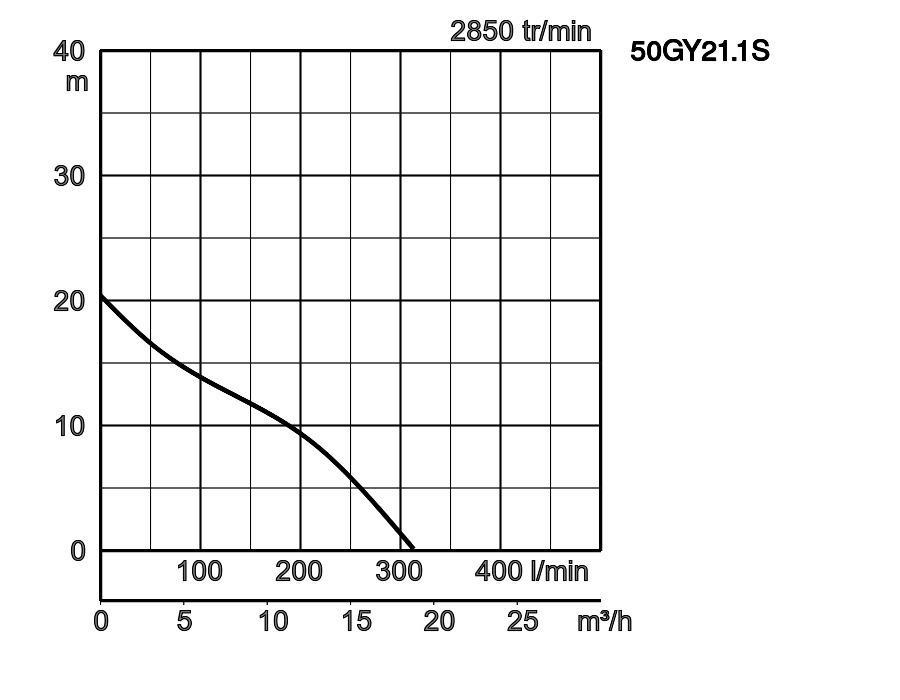

50GY21.1S TOS50GY21.1S
2
50 Avloppsvatten 5-9 312 20.40 1,1 1-fas / 230V / 50Hz
50GY21.5S TOS50GY21.5S
3
50 Avloppsvatten 5-9 195 30,50 1,5 1-fas / 230V / 50Hz

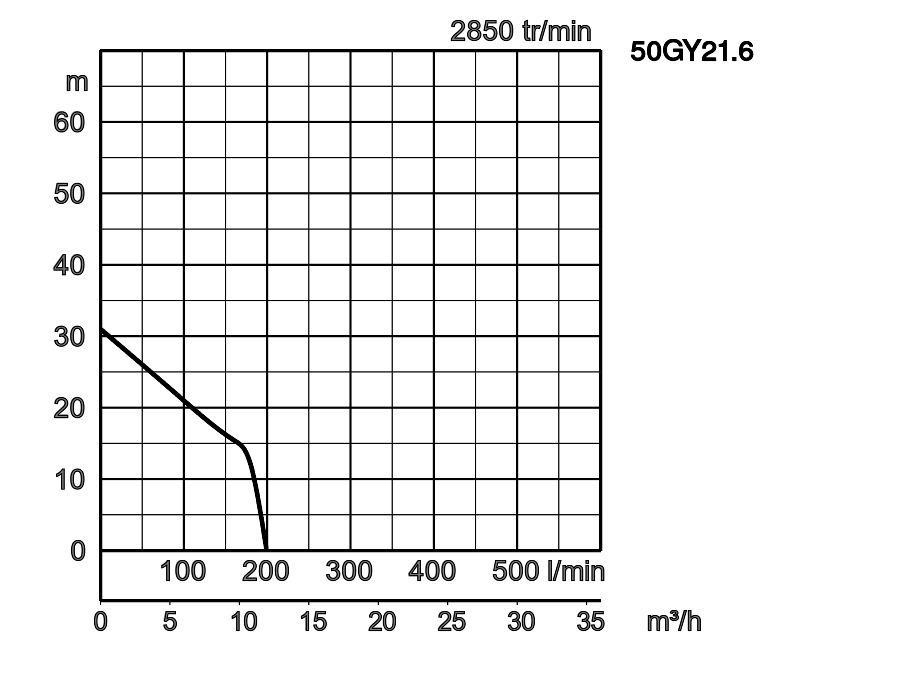

50GY21.6 TOS50GY21.6
4
50 Avloppsvatten 5-9 198 31 1,6 3-fas / 400V / 50Hz

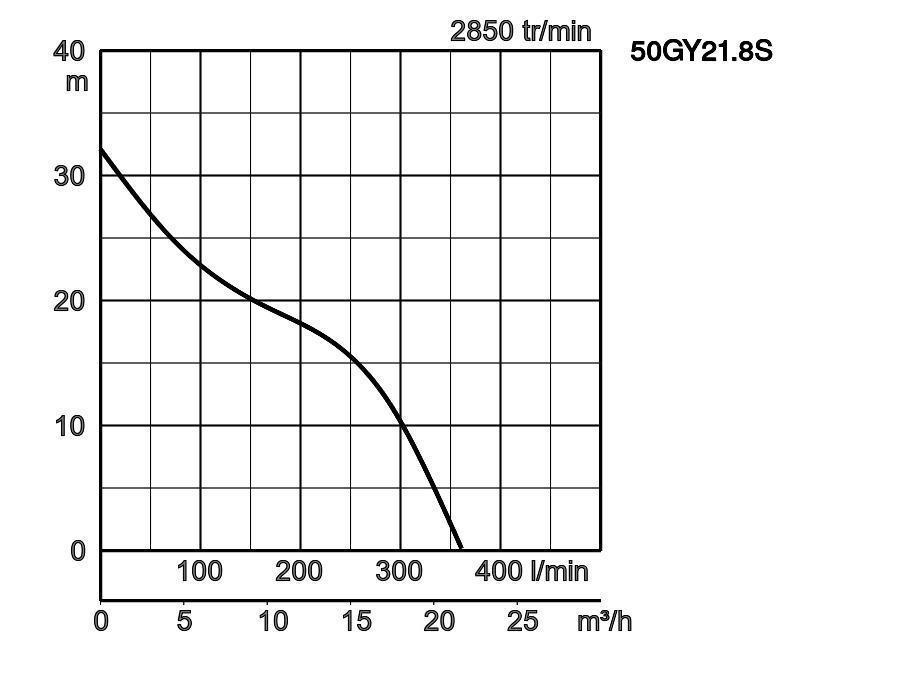

50GY21.8S TOS50GY21.8S
5
50 Avloppsvatten 5-9 360 32.10 1,8 1-fas / 230V / 50Hz
50GY21.9 TOS50GY21.9
6
50 Avloppsvatten 5-9 353 33,20 1,9 3-fas / 400V / 50Hz

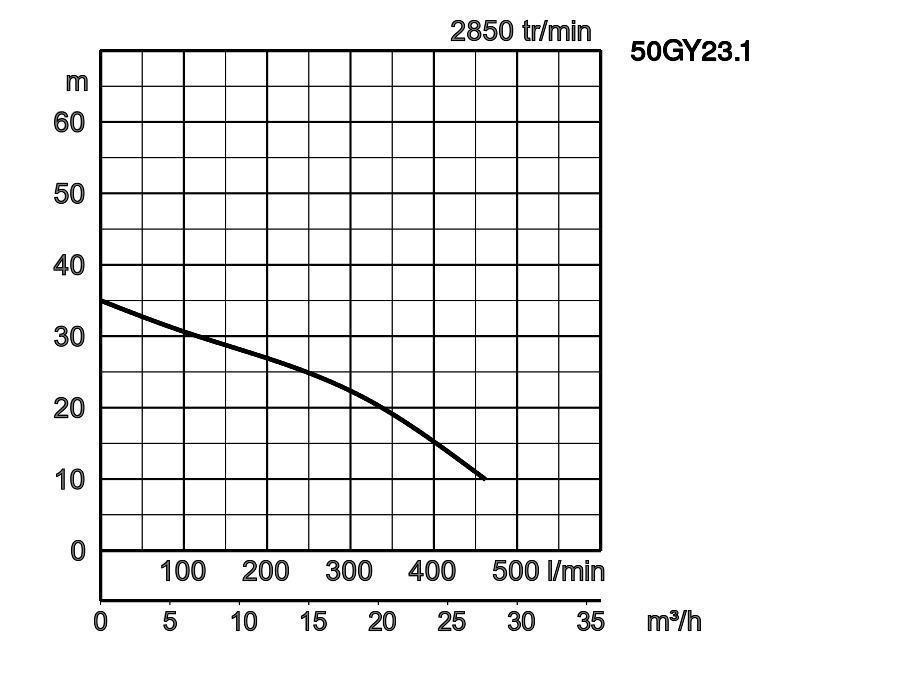

50GY23.1 TOS50GY23.1
7
50 Avloppsvatten 5-9 462 35 3,1 3-fas / 400V / 50Hz

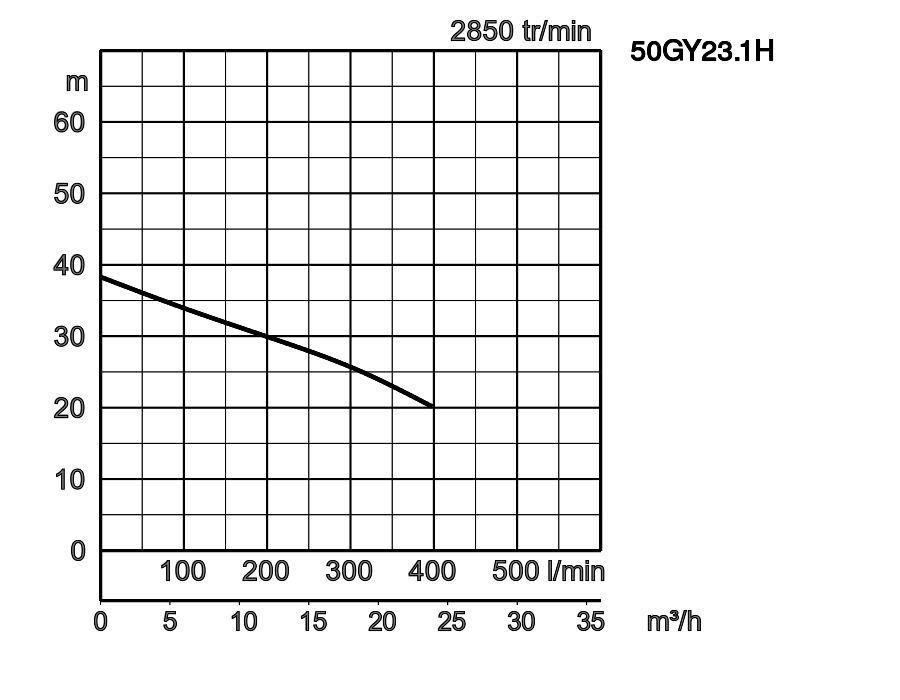

50GY23.1H TOS50GY23.1H
8
50 Avloppsvatten 5-9 398 38.30 3,1 3-fas / 400V / 50Hz
50GY23.7 TOS50GY23.7
9
50 Avloppsvatten 5-9 355 46,70 3,7 3-fas / 400V / 50Hz

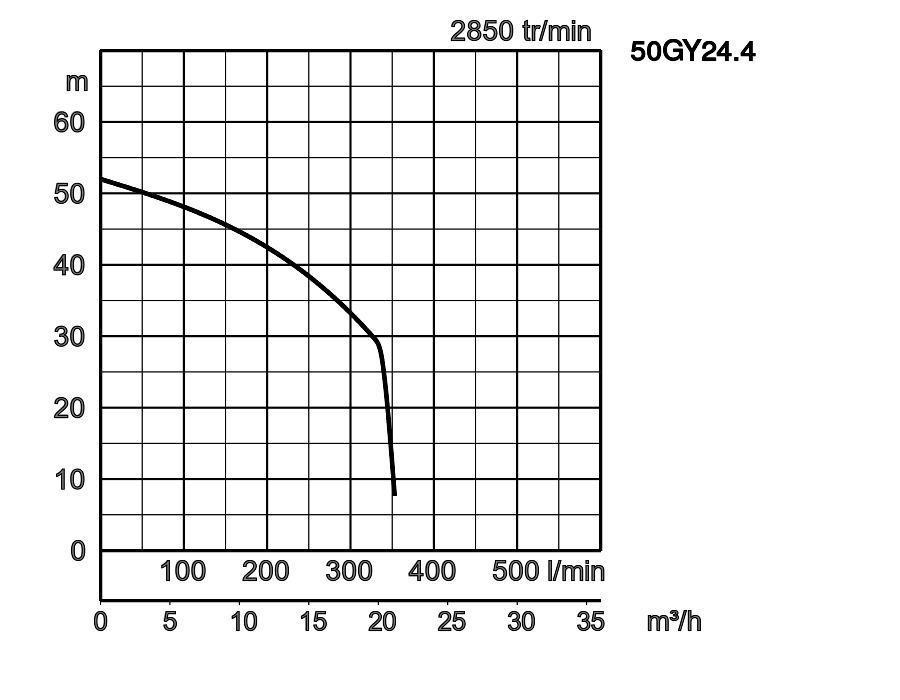

50GY24.4 TOS50GY24.4
10
50 Avloppsvatten 5-9 355 52 4,4 3-fas / 400V / 50Hz

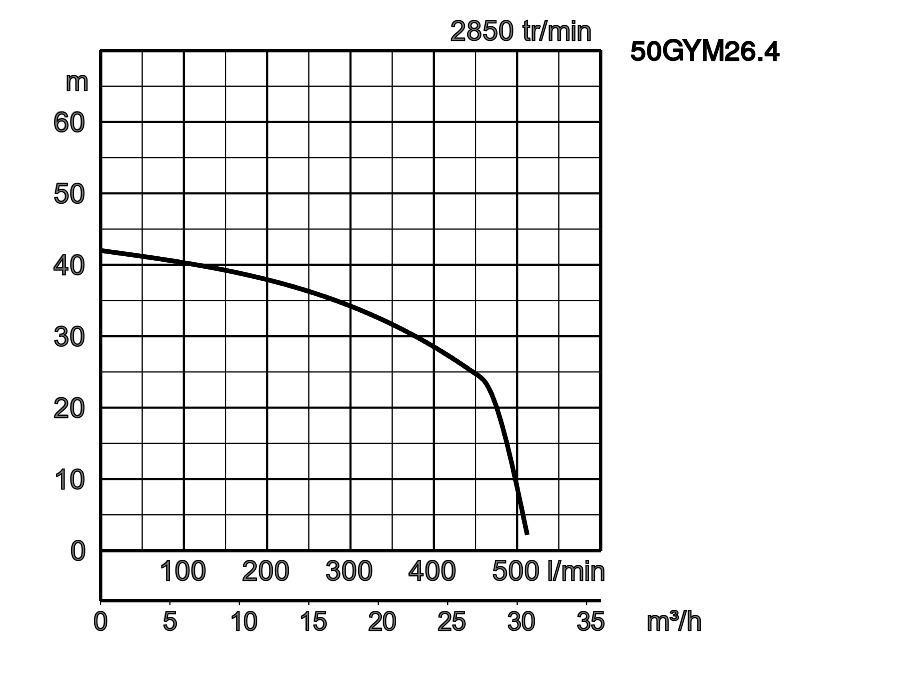

50GYM26.4 TOS50GYM26.4
11
50 Avloppsvatten 5-9 512 42 6,4 3-fas / 400V / 50Hz
50GYM26.4H TOS50GYM26.4H
12
50 Avloppsvatten 5-9 512 52 6,4 3-fas / 400V / 50Hz

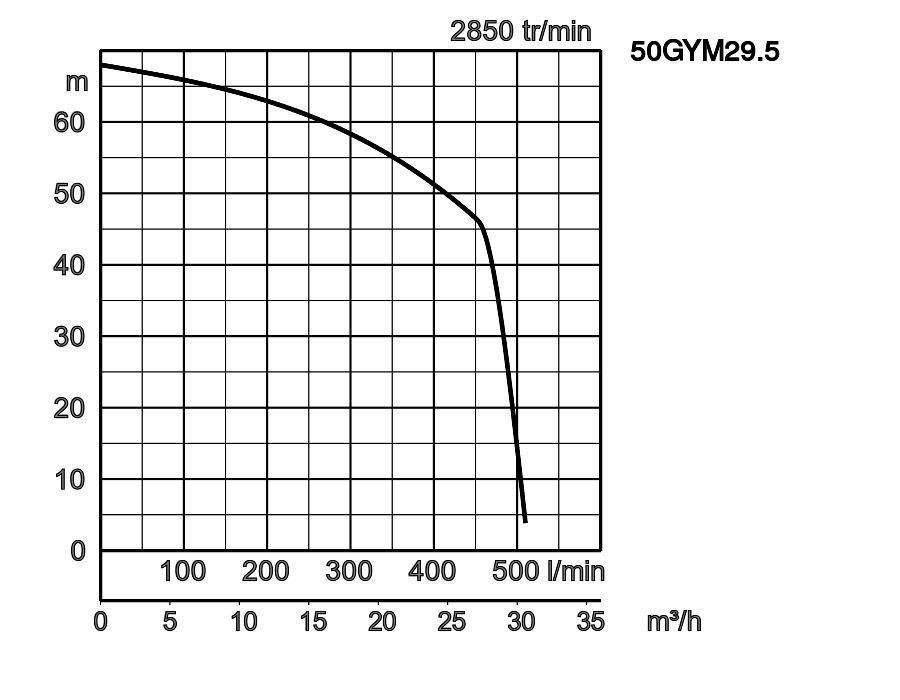

50GYM29.5 TOS50GYM29.5
13
50 Avloppsvatten 5-9 512 68 9,5 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 330
Max. Lyfthöjd m 20,80
Motoreffekt kW 0,9
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 312
Max. Lyfthöjd m 20.40
Motoreffekt kW 1,1
Fas / Spänning 1-fas / 230V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 195
Max. Lyfthöjd m 30,50
Motoreffekt kW 1,5
Fas / Spänning 1-fas / 230V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 198
Max. Lyfthöjd m 31
Motoreffekt kW 1,6
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 360
Max. Lyfthöjd m 32.10
Motoreffekt kW 1,8
Fas / Spänning 1-fas / 230V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 353
Max. Lyfthöjd m 33,20
Motoreffekt kW 1,9
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 462
Max. Lyfthöjd m 35
Motoreffekt kW 3,1
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 398
Max. Lyfthöjd m 38.30
Motoreffekt kW 3,1
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 355
Max. Lyfthöjd m 46,70
Motoreffekt kW 3,7
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 355
Max. Lyfthöjd m 52
Motoreffekt kW 4,4
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 512
Max. Lyfthöjd m 42
Motoreffekt kW 6,4
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 512
Max. Lyfthöjd m 52
Motoreffekt kW 6,4
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Avloppsvatten
Max. PH-värde 5-9
Max. Kapacitet l/min 512
Max. Lyfthöjd m 68
Motoreffekt kW 9,5
Fas / Spänning 3-fas / 400V / 50Hz
Allmän
ø Utlopp mm 50
Utloppsanslutning Fläns DIN/ANSI DN50 (PN10)
Pumpande vätska
Typ av vätska Avloppsvatten
Temperatur 0-35°C
Max. PH-värde 5-9
Max. Kapacitet l/min 195 - 512
Max. Lyfthöjd m 20,80 - 68
General
ATEX tillgängligt Ja
Pump
Komponenter
Impeller Kvarnmekanism
Kullager Skärmade kullager
Mekanisk tätning Mekanisk tätning inuti/utvändigt
Material
Impeller Gråjärnsgjutning EN-GJL-250
Hölje Gråjärnsgjutning EN-GJL-250
Motor
Motoreffekt kW 0,9 - 9,5
Startmetod direkt online , kondensator, stjärna/delta
Typ, poler Induktionsmotor, 2 poler, IP68
Isolering Isoleringsklass H
Fas / Spänning 1-fas / 230V / 50Hz, 3-fas / 400V / 50Hz
Varvtal 2840 - 2900
Motorskydd (inbyggt) Miniatyrskydd
Märkström 2,5 - 18,8
Material
Axel Rostfritt stål EN-X5CrNiMo17-12-2
Kabel H07RN8-F PLUS 6G1,5, H07RN-F 4G1,5, H07RN-F 7G1,5, H07RN8-F PLUS 10G1,5, H07RN8-F PLUS 12G1,5
Kabellängd 10m
Övrigt
Torrvikt Kg 31,70 - 110,32
Tryckmotstånd max. 20m
Dimension i mm
W1: lägsta vattennivå vid körning
  • 50GY21.5S
  • 50GY21.6
  • 50GY21.8S
  • 50GY21.9
  • 50GY23.1
  • 50GY23.1H
  • 50GY23.7
  • 50GY24.4
W1: lägsta vattennivå vid körning
  • 50GY2.9
  • 50GY21.1S
W1: lägsta vattennivå vid körning
  • 50GYM26.4
  • 50GYM26.4H
  • 50GYM29.5
ModèlesABG
50GY2.9406--
50GY21.1S406496-
50GY21.5S468618223
50GY21.6468618-
50GY21.8S468618223
50GY21.9468618223
50GY23.1505655223
50GY23.1H505655223
50GY23.7545695250
50GY24.4545695250
50GYM26.4771790-
50GYM26.4H771790-
50GYM29.5844862-
Dimension i mm
  • 50GY2.9
  • 50GY21.1S
  • 50GY21.5S
  • 50GY21.6
  • 50GY21.8S
  • 50GY21.9
  • 50GY23.1
  • 50GY23.1H
  • 50GY23.7
  • 50GY24.4
W1: lägsta vattennivå vid körning
  • 50GYM26.4
  • 50GYM26.4H
  • 50GYM29.5
W1: lägsta vattennivå vid körning
ModèlesBCDEFG
50GY2.9-172560457360190
50GY21.1S-172560457360190
50GY21.5S-183630504407223
50GY21.6-183630504407223
50GY21.8S-183630504407223
50GY21.9-183630504407223
50GY23.1-183672504407223
50GY23.1H-183672504407223
50GY23.7-187706527429250
50GY24.4-187706527429250
50GYM26.4790-----
50GYM26.4H790-----
50GYM29.5862-----

GY-serien är en dränkbar kvarnpump idealisk för avloppshantering för mindre rörledningar, stora tryckhöjder med relativt låga flödeshastigheter, tryckavloppssystem i topografiskt svåra områden. GY bryter upp medförda fasta ämnen på bråkdelar av en sekund, så att ledningar med tvärsnitt från 1½" räcker till. På så sätt kan kostnaderna för materialanvändning och läggning av avloppssystem bli betydande reducerad. ATEX utförande finns tillgänglig.
