TM-Avloppspump (Titanpump)

TM | 230V / 50Hz
Fråga oss

Titan används i alla våta metalldelar i TM-pumparna. Titan har en mycket starkare oxidfilm på sin yta än vad rostfritt stål har. Detta förhindrar att pumparna korroderas i havsvattnet som har en mycket hög klorjonkoncentration.

Teknisk data
  • ø Utlopp mm: 50mm
  • Typ av vätska: Avloppsvatten
  • Max. partikel hantering i mm: 10
  • Max. PH-värde: 3-10
  • Max. Kapacitet l/min: 290 - 350
  • Max. Lyfthöjd m: 12 - 15
  • Motoreffekt kW: 0,4 - 0,75
  • Fas / Spänning: 1-fas / 230V / 50Hz,3-fas / 400V / 50Hz

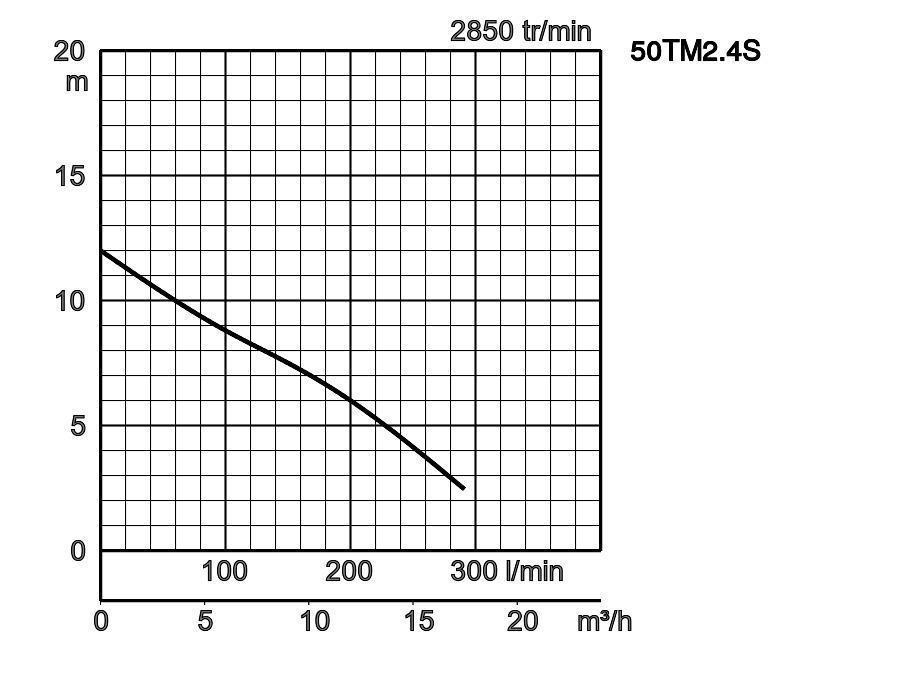

Prestanda kurva
1 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
50TM2.4S
1
50mm Avloppsvatten 10 3-10 290 12 0,4 1-fas / 230V / 50Hz
50TMA2.4S   50mm Avloppsvatten 10 3-10 290 12 0,4 1-fas / 230V / 50Hz
50TM2.75
2
50mm Avloppsvatten 10 3-10 350 15 0,75 3-fas / 400V / 50Hz
ø Utlopp mm 50mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 10
Max. PH-värde 3-10
Max. Kapacitet l/min 290
Max. Lyfthöjd m 12
Motoreffekt kW 0,4
Fas / Spänning 1-fas / 230V / 50Hz
ø Utlopp mm 50mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 10
Max. PH-värde 3-10
Max. Kapacitet l/min 290
Max. Lyfthöjd m 12
Motoreffekt kW 0,4
Fas / Spänning 1-fas / 230V / 50Hz
ø Utlopp mm 50mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 10
Max. PH-värde 3-10
Max. Kapacitet l/min 350
Max. Lyfthöjd m 15
Motoreffekt kW 0,75
Fas / Spänning 3-fas / 400V / 50Hz
Allmän
ø Utlopp mm 50mm
Utloppsanslutning Invändig gänga, fläns
Pumpande vätska
Typ av vätska Avloppsvatten
Temperatur 0-40°C
Max. partikel hantering i mm 10
Max. PH-värde 3-10
Max. Kapacitet l/min 290 - 350
Max. Lyfthöjd m 12 - 15
Pump
Komponenter
Impeller Vortex pumphjul
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Glasfiberarmerad plast
Hölje Glasfiberarmerad plast
Pumpkropp Titan
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 0,75 - 0,4
Startmetod direkt online , kondensator
Typ, poler Induktionsmotor, 2 poler, IP68
Isolering Isoleringsklass E
Fas / Spänning 1-fas / 230V / 50Hz, 3-fas / 400V / 50Hz
Varvtal 2792 - 2812
Motorskydd (inbyggt) Cirkelt termiskt urtag
Märkström 1,90 - 3.10
Material
Axel Titan
Kabel H07RN8-F 3C*1,0mm², NSSHÖU 4C*1,5mm²
Kabellängd 10m
Övrigt
Torrvikt Kg 6,70 - 7.20
Tryckmotstånd max. 20m
Dimension i mm
W1: lägsta vattennivå vid körning
  • 50TMA2.4S
W1: lägsta vattennivå vid körning
  • 50TM2.4S
  • 50TM2.75
ModèlesAA1A2BB1DD1D2FL1FL2HW1
50TM2.4S23611581102901628676--360110
50TMA2.4S23611581102-1737697115607374-
50TM2.7523611581102901628676--374110

TM-serien är en nedsänkt bärbar titanpump utformad för hantering av havsvatten. Den är tillverkad av titan och harts. Eftersom titanium har en utmärkt korrosionsbeständighet mot havsvatten, är det lämpligt för olika tillämpningar där havsvattnet används. Vätskeparaffin används för smörjolja, vilket gör den idealisk för saltvattenakvakultur.

Utlopp 032-165-29
2" slangkoppling
2" utlopp med lämplig anslutning för slangkoppling
Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 56103000tu
Motorskyddskontakt 230V med handautomatik (på-av)
Specifikationer
Amperekontroll 3,0A
Kabelgenomföring 2x M16
IP-adress 44
Brytare: AV-PÅ (0-I) skydd 3A 2x kabelgenomföringar M16, för användning av extern flottörbrytare Överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning, vilket förhindrar överhettning och skador.
Koppllingsfot med glidsko XITOK4P
Kopplingsfot TOK4-P (För Vancs, TM/T, PU/A)
TOK-typ, är glasfiberförstärkta mindre gejdrörsbeslag, speciellt utformade för mindre Tsurumi-pumpar.
Utlopp 032-165-29
2" slangkoppling
2" utlopp med lämplig anslutning för slangkoppling
Reparationssats för kabel 061-TEG-05
Reparationssats för kabel, 001-012-44 Cabtyre-kabelsats (10 m) H07RN8
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
Utlopp 032-165-29
2" slangkoppling
2" utlopp med lämplig anslutning för slangkoppling
Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 547150253tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 1,6A - 2,5A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547250253tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 1,6A - 2,5A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 5571501600tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 1,6A - 2,4A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572501600tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 1,6A - 2,4A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 587150253
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE MS PW-kontakt 16/5 6h 1.6-2.5A DFK IP67
Specifikationer
Amperekontroll 1,6A - 2,5A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587250253
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 1.6-2.5A DFK IP67
Specifikationer
Amperekontroll 1,6A - 2,5A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Koppllingsfot med glidsko XITOK4P
Kopplingsfot TOK4-P (För Vancs, TM/T, PU/A)
TOK-typ, är glasfiberförstärkta mindre gejdrörsbeslag, speciellt utformade för mindre Tsurumi-pumpar.
Reparationssats för kabel 061-TEG-06
Reparationssats för kabel, 001-TEG-31 Cabtyre-kabelsats (20 m) H07RN-F4Cx1,5mm2 och M01-TEG-31 kabel NSSHOEU 4G*1,5 mm2 (20 m)
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
