U-Avloppspump

U | 400V / 50Hz
Fråga oss

Trefas dränkbara avloppspumpar, konstruerade i gjutjärn med 2-poliga motorer. Designad för proppfri pumpning av fasta och fibrösa material.

Teknisk data
  • ø Utlopp mm: 40mm,50mm,80mm
  • Typ av vätska: Avloppsvatten
  • Max. partikel hantering i mm: 35 - 56
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 264 - 1030
  • Max. Lyfthöjd m: 7.4 - 23,50
  • Motoreffekt kW: 0,25 - 3,7
  • Fas / Spänning: 1-fas / 230V / 50Hz,3-fas / 400V / 50Hz
Prestanda kurva
1 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
free standing with guide rail fitting

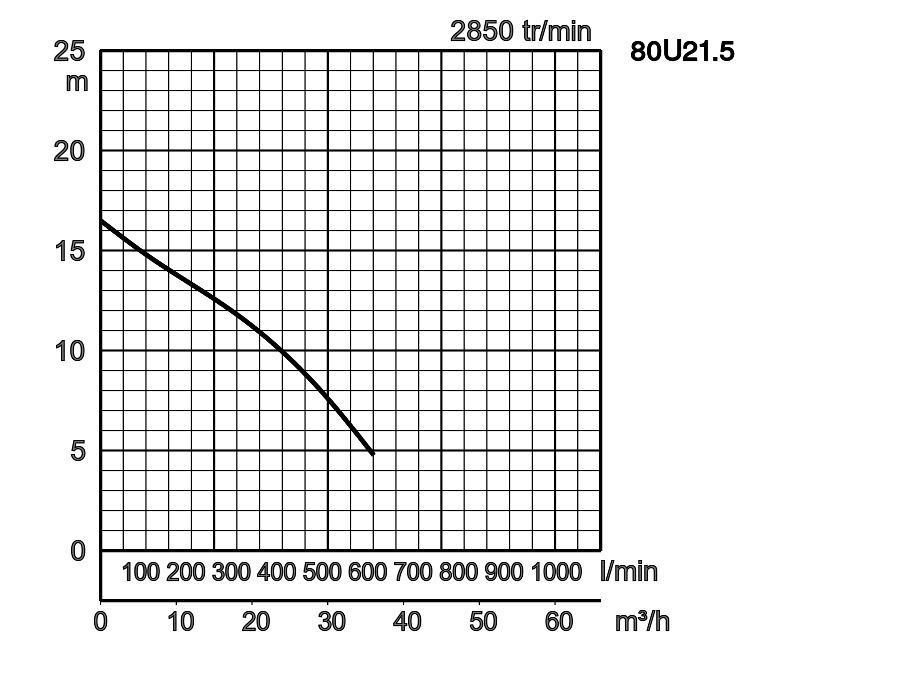

80U21.5 -
1
80mm Avloppsvatten 46 5-9 600 16,50 1,5 3-fas / 400V / 50Hz

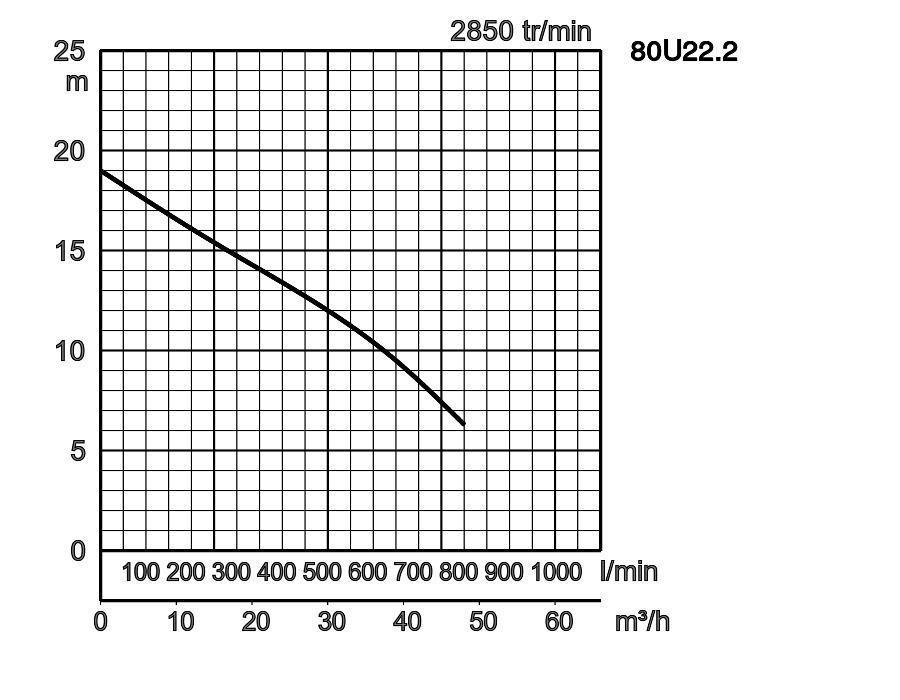

80U22.2 -
2
80mm Avloppsvatten 56 5-9 800 19 2,2 3-fas / 400V / 50Hz

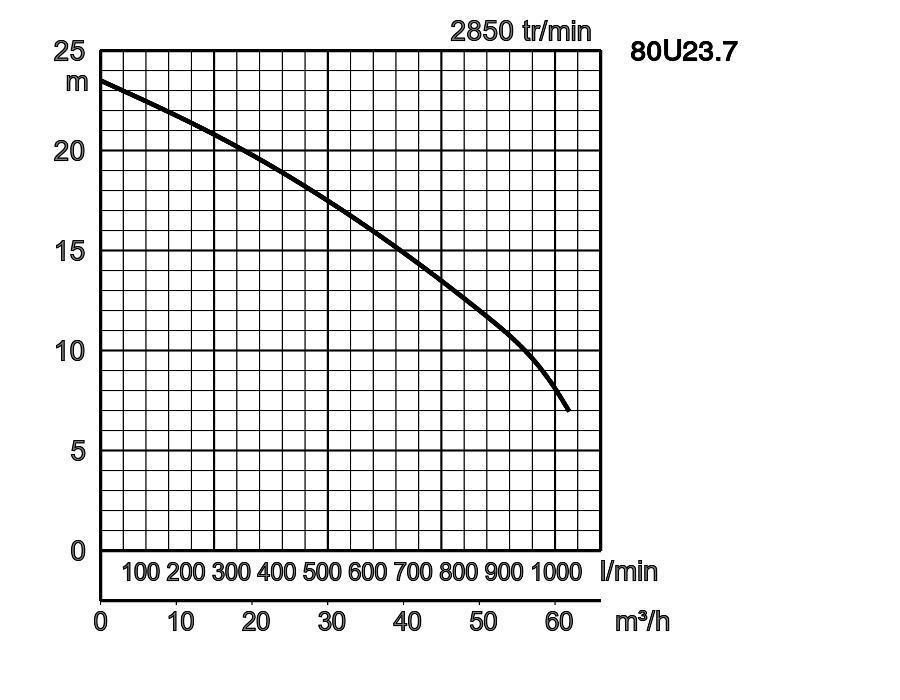

80U23.7 TOS80U23.7
3
80mm Avloppsvatten 56 5-9 1030 23,50 3,7 3-fas / 400V / 50Hz
ø Utlopp mm 80mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 46
Max. PH-värde 5-9
Max. Kapacitet l/min 600
Max. Lyfthöjd m 16,50
Motoreffekt kW 1,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 80mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 56
Max. PH-värde 5-9
Max. Kapacitet l/min 800
Max. Lyfthöjd m 19
Motoreffekt kW 2,2
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 80mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 56
Max. PH-värde 5-9
Max. Kapacitet l/min 1030
Max. Lyfthöjd m 23,50
Motoreffekt kW 3,7
Fas / Spänning 3-fas / 400V / 50Hz
Allmän
ø Utlopp mm 80mm
Utloppsanslutning Invändig gänga, JIS10K fläns
Pumpande vätska
Typ av vätska Avloppsvatten
Temperatur 0-40°C
Max. partikel hantering i mm 46 - 56
Max. PH-värde 5-9
Max. Kapacitet l/min 600 - 1030
Max. Lyfthöjd m 16,50 - 23,50
Pump
Komponenter
Impeller Vortex pumphjul
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Gråjärnsgjutning EN-GJL-200
Hölje Gråjärnsgjutning EN-GJL-200
Pumpkropp Gråjärnsgjutning EN-GJL-150
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 1,5 - 3,7
Startmetod direkt online
Lämplig för frekvensomriktare Ja
Lämplig för mjukstartare Ja
Typ, poler Induktionsmotor, 2 poler, IP68
Isolering Isoleringsklass F
Fas / Spänning 3-fas / 400V / 50Hz
Varvtal 2894 - 2912
Motorskydd (inbyggt) Cirkelt termiskt urtag
Märkström 3,60 - 8
Material
Mantel Gråjärnsgjutning EN-GJL-150
Axel Rostfritt stål EN-X30Cr13
Kabel NSSHÖU 4C*1,5mm²
Kabellängd 10m
Övrigt
Torrvikt Kg 40 - 62
Tryckmotstånd max. 30m
Dimension i mm
W1: lägsta vattennivå vid körning
  • 40U2.25
  • 40U2.25S
  • 50U2.4
  • 50U2.4S
  • 50U2.75
  • 80U2.75
  • 80U21.5
  • 80U22.2
  • 80U23.7
W1: lägsta vattennivå vid körning
  • 40UA2.25
  • 40UA2.25S
  • 50UA2.4
  • 50UA2.4S
ModèlesAA4BDHW1W2
80U21.5420366173200501135430
80U22.2502410225240562160490
80U23.7502410226234565160520
Dimension i mm
  • 40U2.25
  • 40U2.25S
  • 40UA2.25
  • 40UA2.25S
  • 50U2.4
  • 50U2.4S
  • 50U2.75
  • 50UA2.4
  • 50UA2.4S
W1: lägsta vattennivå vid körning
  • 80U2.75
  • 80U21.5
  • 80U22.2
  • 80U23.7
W1: lägsta vattennivå vid körning
ModèlesAA5DHH1W1W2
80U21.5389130200603-240530
80U22.2418130240647-245575
80U23.7418130234650895245610

U-serien med sin 2-polig:a motor är en kompakt dränkbar virvelpump avsedd för hantering av obehandlat avloppsvatten och vätska som transporterar fasta ämnen och fibrösa material. Rotation av pumphjulet producerar virvelflöde i pumphuset, vilket gör att dessa främmande föremål kan pumpas ut med minimal kontakt med pumphjulet. Eftersom denna mekanism inte kräver att främmande föremål passerar genom pumphjulsvingen, erbjuder pumpen praktiskt taget bekymmersfri pumpning.

Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Vippa 106-TEG-03
Vippa 10m (för avloppspumpar) upp till 2,2kW
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 547150403tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 2,5A - 4,0A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547250403tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 2,5A - 4,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Satser för fristående installation (U)XIBEND3T
BÖJ 80
Utlopp/böj för vertikal pumpning
Koppllingsfot med glidsko XITO368A
Kopplingsfot TOS3-65-80
TOS är det grundläggande systemet för kopplingsfot & gejdrör för Tsurumi-pumpar upp till 150 mm utloppshål.
Reparationssats för kabel 061-TEG-06
Reparationssats för kabel, 001-TEG-31 Cabtyre-kabelsats (20 m) H07RN-F4Cx1,5mm2 och M01-TEG-31 kabel NSSHOEU 4G*1,5 mm2 (20 m)
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Vippa 106-TEG-03
Vippa 10m (för avloppspumpar) upp till 2,2kW
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 547150633tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547250633tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 5571502400tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 2,4A - 4,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5571506000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 4,0A - 6,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572502400tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 2,4A - 4,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572506000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 4,0A - 6,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 587150403
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE MS PW-kontakt 16/5 6h 2,5-4,0A DFK IP67
Specifikationer
Amperekontroll 2,5A - 4,0A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587150633
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE MS PW-kontakt 16/5 6h 4.0-6.3A DFK IP67
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587250403
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 2,5-4,0A DFK IP67
Specifikationer
Amperekontroll 2,5A - 4,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587250633
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 4.0-6.3A DFK IP67
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Satser för fristående installation XIBEND80
BÖJ 80-80
Utlopp/böj för vertikal pumpning
Koppllingsfot med glidsko XITO368A
Kopplingsfot TOS3-65-80
TOS är det grundläggande systemet för kopplingsfot & gejdrör för Tsurumi-pumpar upp till 150 mm utloppshål.
Reparationssats för kabel 061-TEG-06
Reparationssats för kabel, 001-TEG-31 Cabtyre-kabelsats (20 m) H07RN-F4Cx1,5mm2 och M01-TEG-31 kabel NSSHOEU 4G*1,5 mm2 (20 m)
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Vippa 106-TEG-01
Vippa 10m (för avloppspumpar) från 3,7kW
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Vippa 106-TEG-02
Vippa 20m (för avloppspumpar) från 3,7 kW
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Satser för fristående installation XIBEND80
BÖJ 80-80
Utlopp/böj för vertikal pumpning
Koppllingsfot med glidsko XITO368A
Kopplingsfot TOS3-65-80
TOS är det grundläggande systemet för kopplingsfot & gejdrör för Tsurumi-pumpar upp till 150 mm utloppshål.
