UT-Avloppspump

UT | 230V / 50Hz
Fråga oss

UT-pumpen har en vortexstruktur (virvelflöde) och ett brett pumphus invändigt, vilket förhindrar igensättning av avfall och fast material.

Teknisk data
  • ø Utlopp mm: 40mm,50mm
  • Typ av vätska: Avloppsvatten
  • Max. partikel hantering i mm: 35
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 230 - 440
  • Max. Lyfthöjd m: 6,50 - 12,50
  • Motoreffekt kW: 0,25 - 0,75
  • Fas / Spänning: 1-fas / 230V / 50Hz,3-fas / 400V / 50Hz

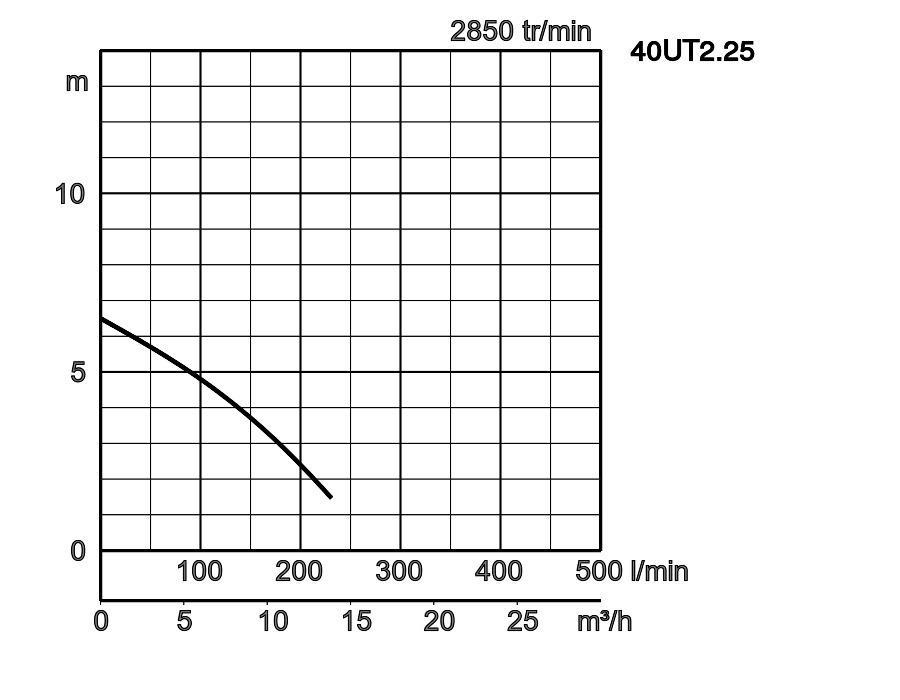

Prestanda kurva
1 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
free standing with guide rail fitting
40UT2.25 optional
1
40mm Avloppsvatten 35 5-9 230 6,50 0,25 3-fas / 400V / 50Hz
40UT2.25S optional   40mm Avloppsvatten 35 5-9 230 6,50 0,25 1-fas / 230V / 50Hz
50UT2.4 optional
2
50mm Avloppsvatten 35 5-9 300 9 0,4 3-fas / 400V / 50Hz
50UT2.4S optional 3 50mm Avloppsvatten 35 5-9 270 9 0,4 1-fas / 230V / 50Hz
50UT2.75 optional
4
50mm Avloppsvatten 35 5-9 440 12,50 0,75 3-fas / 400V / 50Hz
50UT2.75S optional   50mm Avloppsvatten 35 5-9 440 12,50 0,75 1-fas / 230V / 50Hz
ø Utlopp mm 40mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 35
Max. PH-värde 5-9
Max. Kapacitet l/min 230
Max. Lyfthöjd m 6,50
Motoreffekt kW 0,25
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 40mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 35
Max. PH-värde 5-9
Max. Kapacitet l/min 230
Max. Lyfthöjd m 6,50
Motoreffekt kW 0,25
Fas / Spänning 1-fas / 230V / 50Hz
ø Utlopp mm 50mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 35
Max. PH-värde 5-9
Max. Kapacitet l/min 300
Max. Lyfthöjd m 9
Motoreffekt kW 0,4
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 35
Max. PH-värde 5-9
Max. Kapacitet l/min 270
Max. Lyfthöjd m 9
Motoreffekt kW 0,4
Fas / Spänning 1-fas / 230V / 50Hz
ø Utlopp mm 50mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 35
Max. PH-värde 5-9
Max. Kapacitet l/min 440
Max. Lyfthöjd m 12,50
Motoreffekt kW 0,75
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50mm
Typ av vätska Avloppsvatten
Max. partikel hantering i mm 35
Max. PH-värde 5-9
Max. Kapacitet l/min 440
Max. Lyfthöjd m 12,50
Motoreffekt kW 0,75
Fas / Spänning 1-fas / 230V / 50Hz
Allmän
ø Utlopp mm 40mm, 50mm
Utloppsanslutning Invändig gänga, JIS10K fläns
Pumpande vätska
Typ av vätska Avloppsvatten
Temperatur 0-40°C
Max. partikel hantering i mm 35
Max. PH-värde 5-9
Max. Kapacitet l/min 230 - 440
Max. Lyfthöjd m 6,50 - 12,50
Pump
Komponenter
Impeller Vortex pumphjul
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Glasfiberarmerad plast
Hölje Gråjärnsgjutning EN-GJL-200
Pumpkropp Gråjärnsgjutning EN-GJL-200
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 0,75 - 0,4
Startmetod direkt online , kondensator
Lämplig för frekvensomriktare Ja
Lämplig för mjukstartare Ja
Typ, poler Induktionsmotor, 2 poler, IP68
Isolering Isoleringsklass E
Fas / Spänning 1-fas / 230V / 50Hz, 3-fas / 400V / 50Hz
Varvtal 2705 - 2898
Motorskydd (inbyggt) Cirkelt termiskt urtag
Märkström 0,90 - 5
Material
Mantel Gråjärnsgjutning EN-GJL-200
Axel Rostfritt stål EN-X6Cr13
Kabel H07RN8-F 3C*1,0mm², NSSHÖU 4C*1,5mm²
Kabellängd 10m
Övrigt
Torrvikt Kg 13,50 - 17
Tryckmotstånd max. 20m
Dimension i mm
W1: lägsta vattennivå vid körning
  • 40UT2.25
  • 40UT2.25S
  • 50UT2.4
  • 50UT2.4S
  • 50UT2.75
  • 50UT2.75S
W1: lägsta vattennivå vid körning
  • 40UTZ2.25S
  • 50UTZ2.4S
  • 50UTZ2.75S
ModèlesAA4BDHW1W2
40UT2.25239205101161350110300
40UT2.25S239205101161350110300
50UT2.4242205101161350110300
50UT2.4S242205101161350110300
50UT2.75242205101161406110350
50UT2.75S242205101161406110350

UT-serien är en ekonomisk dränkbar virvelpump avsedd för hantering av råavloppsvatten och avloppsvatten från hushålls- och kommersiella områden. Rotation av pumphjulet producerar virvelflöde i pumphuset, vilket gör att fast material och fibermaterial kan pumpas ut med minimal kontakt med pumphjulet. Eftersom denna mekanism inte kräver att de främmande föremålen passerar genom pumphjulsvingen, erbjuder pumpen praktiskt taget bekymmersfri pumpning.
