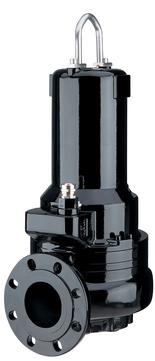

Ett sortiment av trefas avloppsvattenpumpar utrustade med oljekammaresensorer. Vortex-hjul säkerställer flöde utan risk för igensättning. Valfri kyljacka för torr montering och ATEX-modeller tillgängliga.
| Model | Colour code curve | ø Utlopp mm | Typ av vätska | Max. partikel hantering i mm | Max. PH-värde | Max. Kapacitet l/min | Max. Lyfthöjd m | Motoreffekt kW | Fas / Spänning | |
|---|---|---|---|---|---|---|---|---|---|---|
| free standing | with guide rail fitting | |||||||||

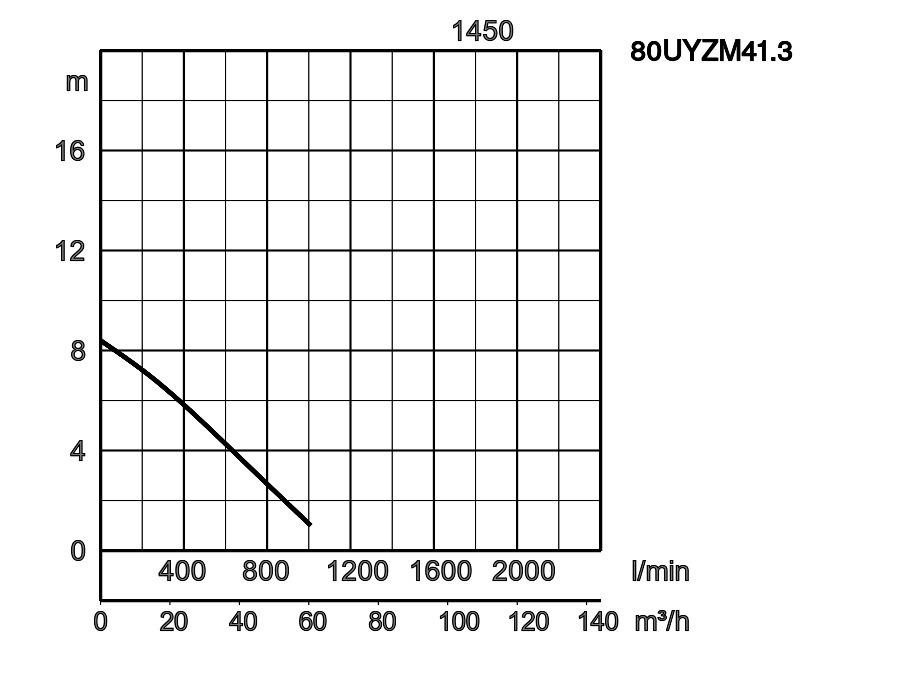

| 80UYZM41.3 | TOS80UYZM41.3 |
1
|
80 | Avloppsvatten | 80 | 5-9 | 1005 | 8.40 | 1,3 | 3-fas / 400V / 50Hz |

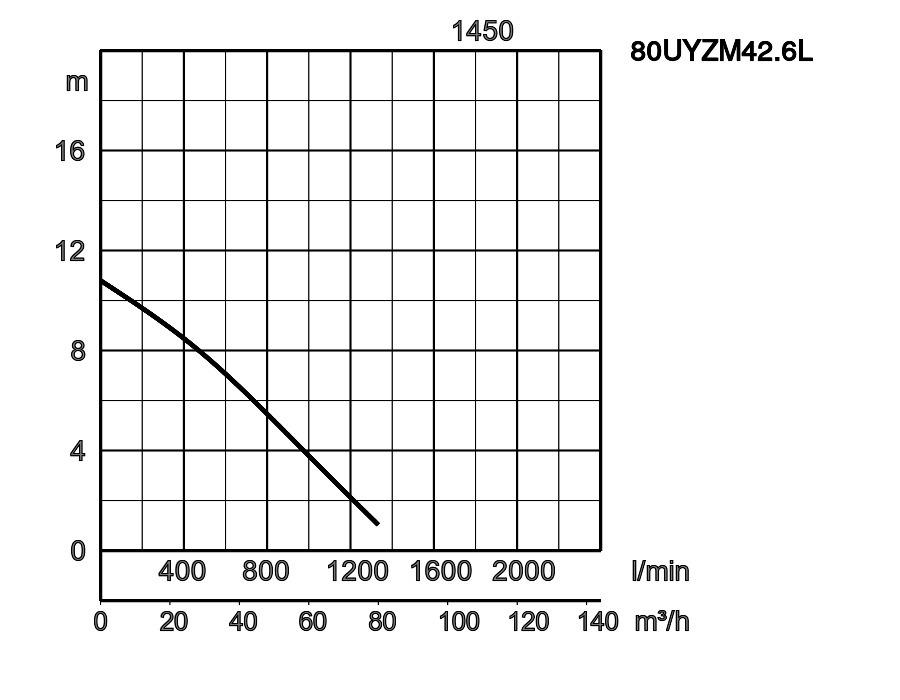

| 80UYZM42.6L | TOS80UYZM42.6L |
2
|
80 | Avloppsvatten | 80 | 5-9 | 1333 | 10.80 | 2,6 | 3-fas / 400V / 50Hz |

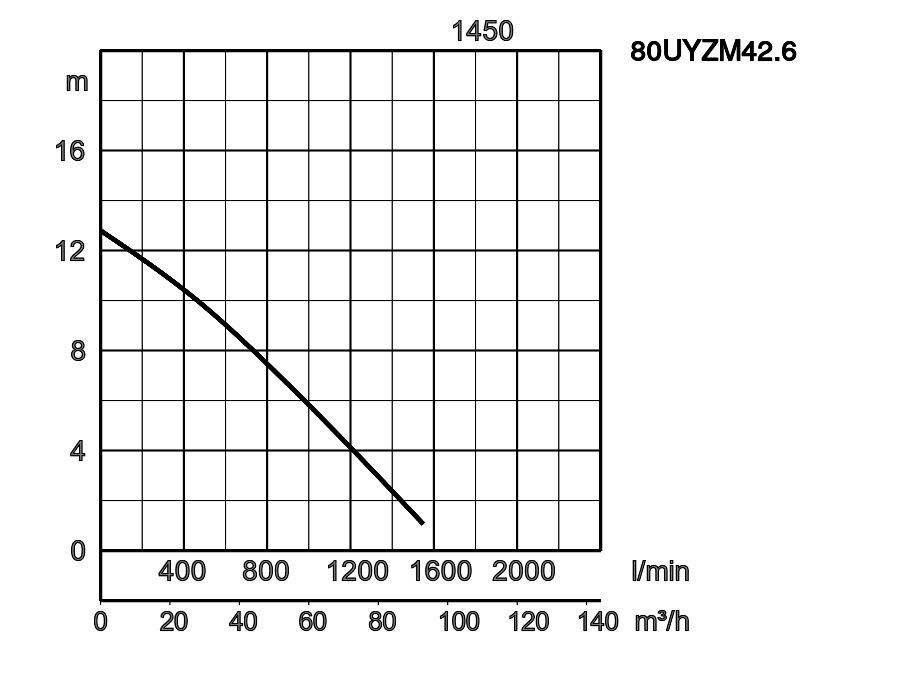

| 80UYZM42.6 | TOS80UYZM42.6 |
3
|
80 | Avloppsvatten | 80 | 5-9 | 1550 | 12.80 | 2,6 | 3-fas / 400V / 50Hz |

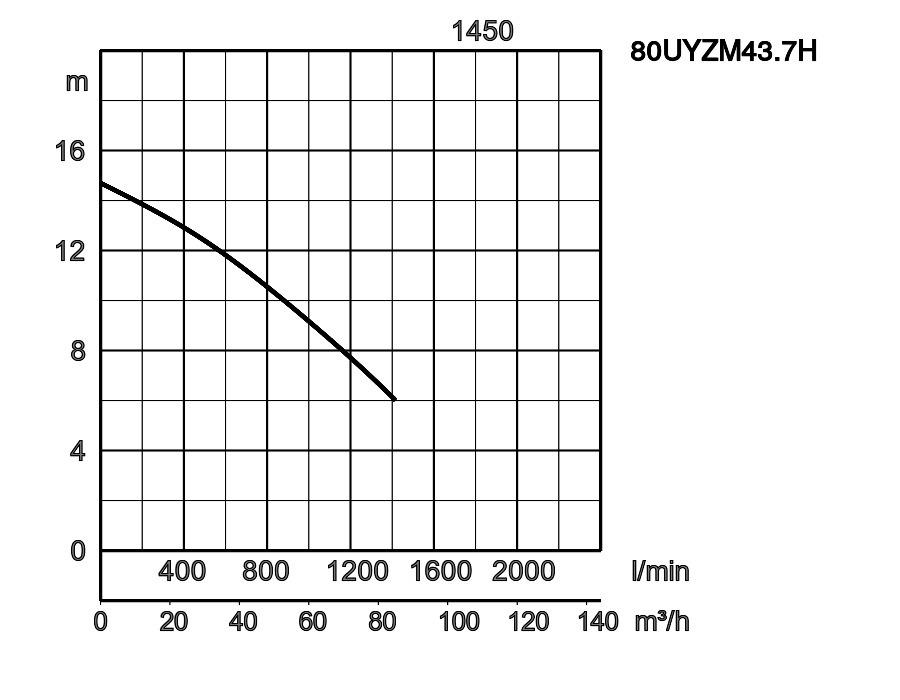

| 80UYZM43.7H | TOS80UYZM43.7H |
4
|
80 | Avloppsvatten | 80 | 5-9 | 1413 | 14.70 | 3,7 | 3-fas / 400V / 50Hz |
| 80UYZM45.0 | TOS80UYZM45.0 |
5
|
80 | Avloppsvatten | 80 | 5-9 | 1967 | 14.70 | 5,0 | 3-fas / 400V / 50Hz |

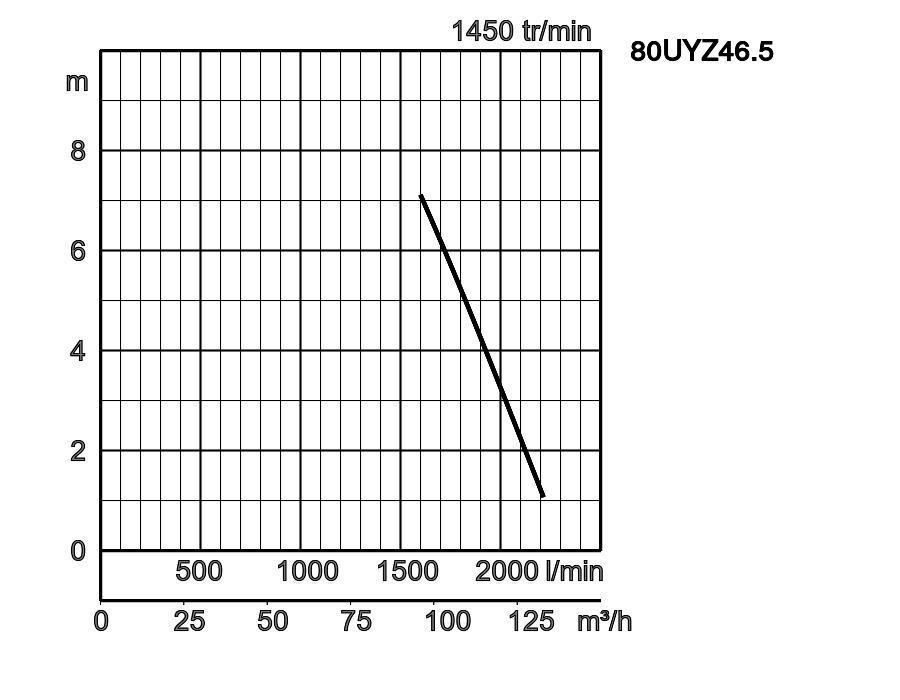

| 80UYZM46.5 | TOS80UYZM46.5 |
6
|
80 | Avloppsvatten | 80 | 5-9 | 2217 | 17.20 | 6,5 | 3-fas / 400V / 50Hz |

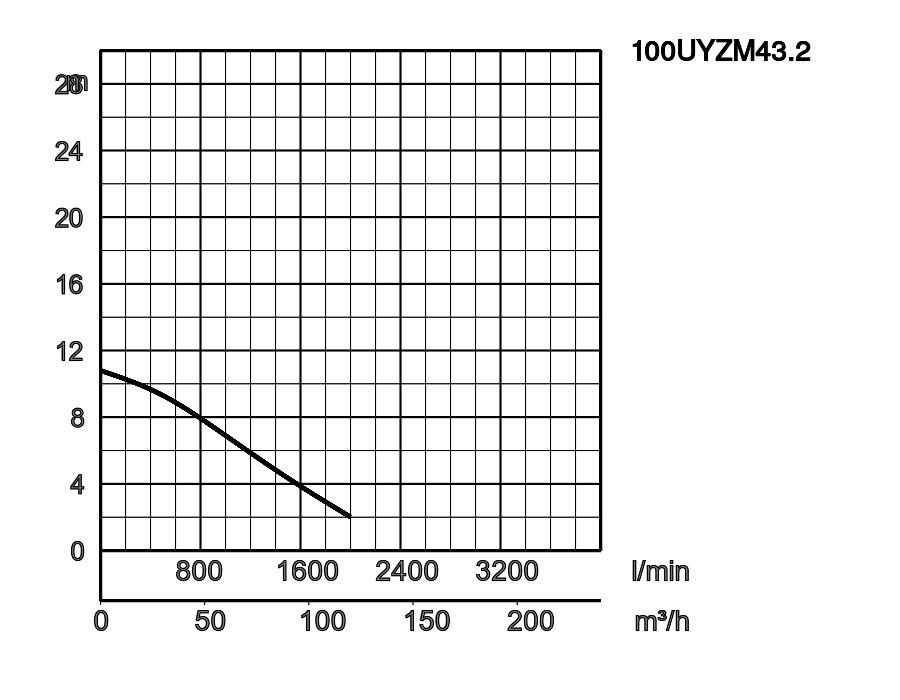

| 100UYZM43.2 | TOS100UYZM43.2 |
7
|
100 | Avloppsvatten | 100 | 5-9 | 2000 | 10.80 | 3,2 | 3-fas / 400V / 50Hz |

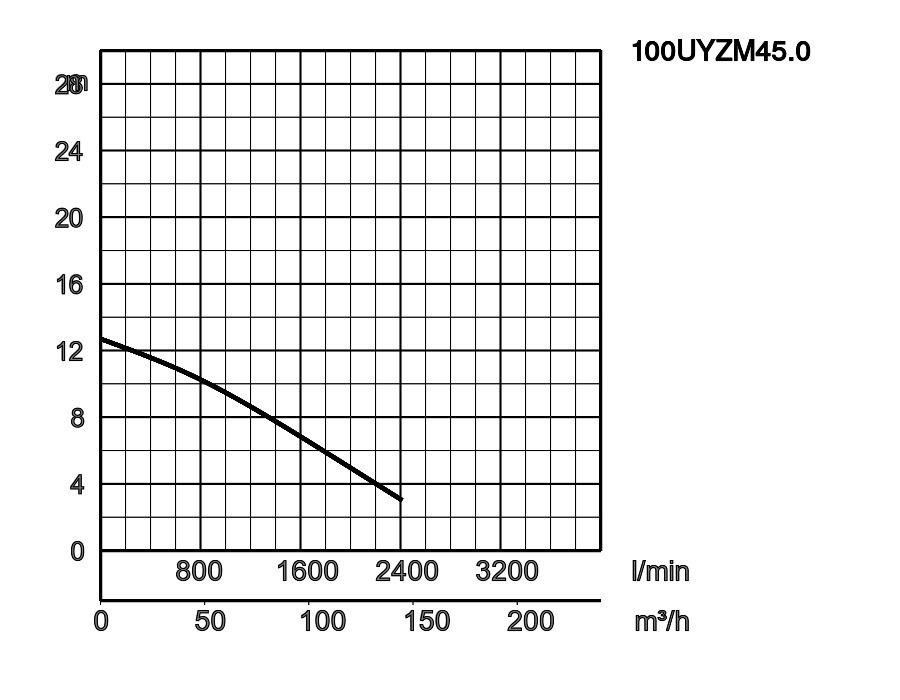

| 100UYZM45.0 | TOS100UYZM45.0 |
8
|
100 | Avloppsvatten | 100 | 5-9 | 2433 | 12.20 | 5,0 | 3-fas / 400V / 50Hz |

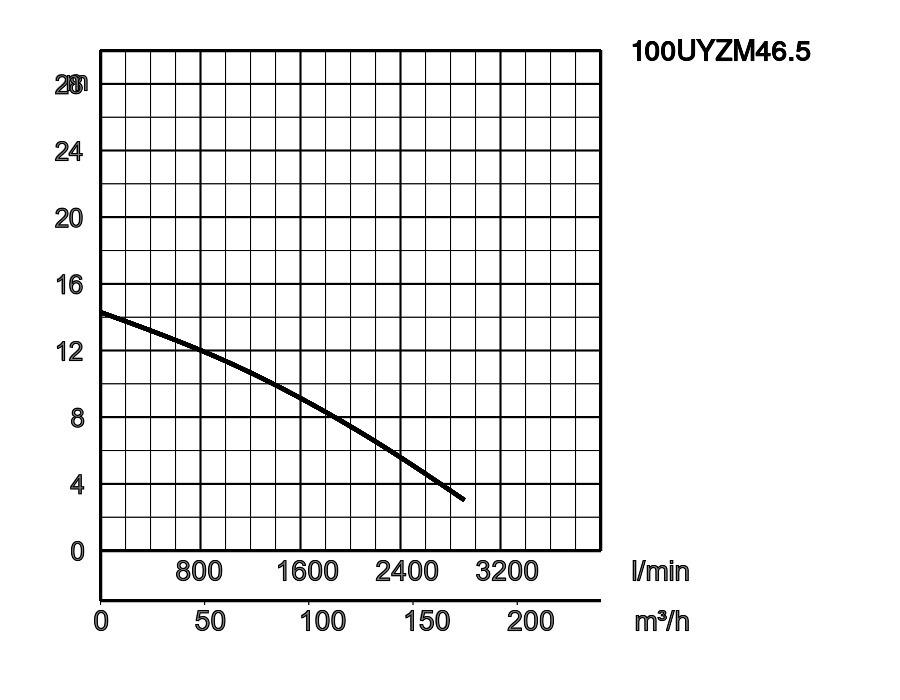

| 100UYZM46.5 | TOS100UYZM46.5 |
9
|
100 | Avloppsvatten | 100 | 5-9 | 2833 | 13.80 | 6,5 | 3-fas / 400V / 50Hz |

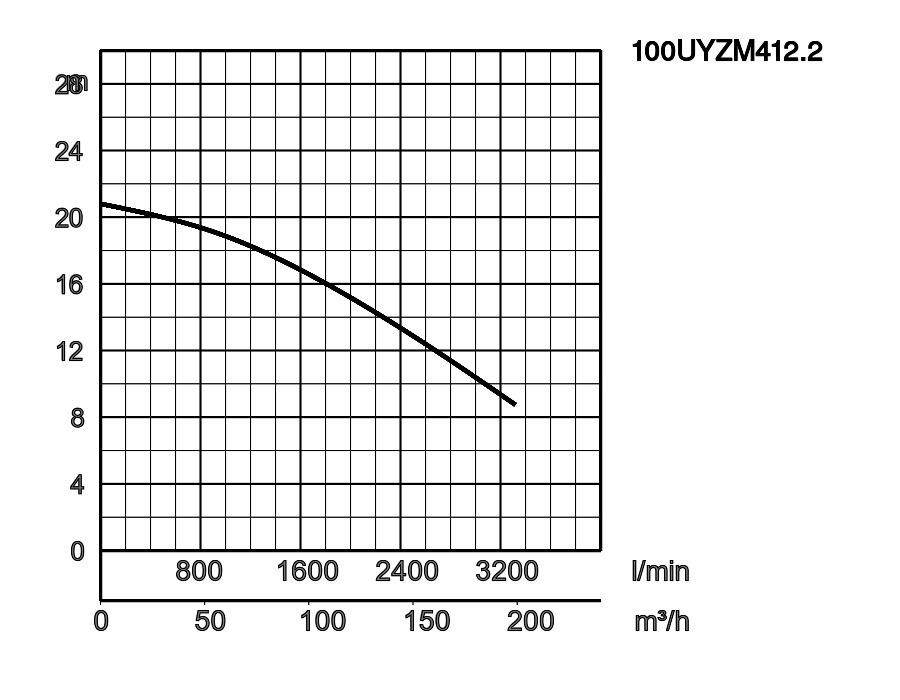

| 100UYZM412.2 | TOS100UYZM412.2 |
10
|
100 | Avloppsvatten | 100 | 5-9 | 3333 | 20.80 | 12,2 | 3-fas / 400V / 50Hz |
| 100UYZMK412.2 | 100UYZMK412.2 | 100 | Avloppsvatten | 100 | 5-9 | 3333 | 20.80 | 12,2 | 3-fas / 400V / 50Hz | |

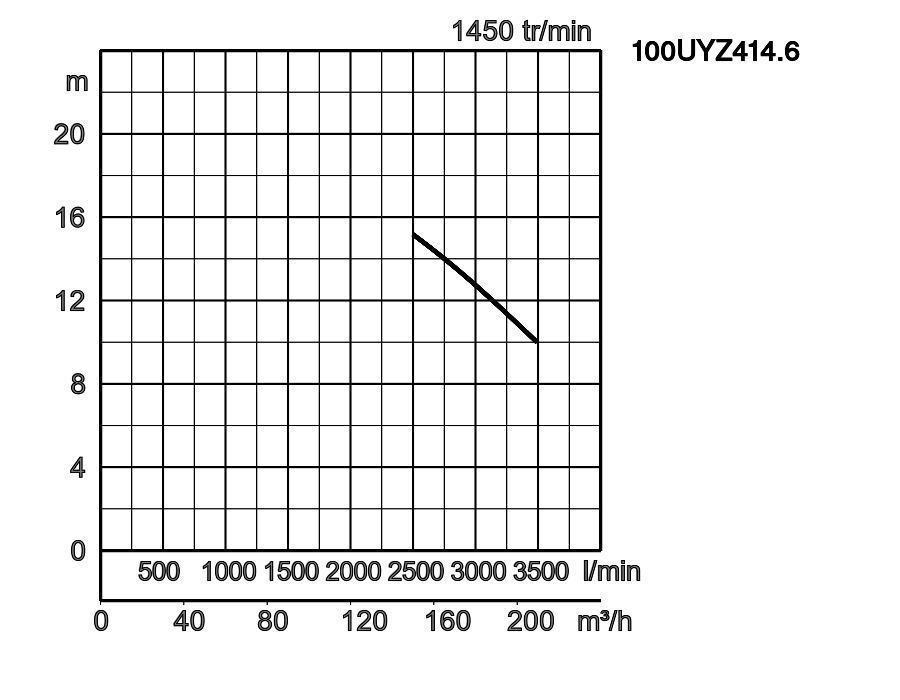

| 100UYZM414.6 | TOS100UYZM414.6 |
11
|
100 | Avloppsvatten | 100 | 5-9 | 3500 | 22.70 | 14,6 | 3-fas / 400V / 50Hz |
| 100UYZMK414.6 | 100UYZMK414.6 | 100 | Avloppsvatten | 100 | 5-9 | 3500 | 22.70 | 14,6 | 3-fas / 400V / 50Hz | |

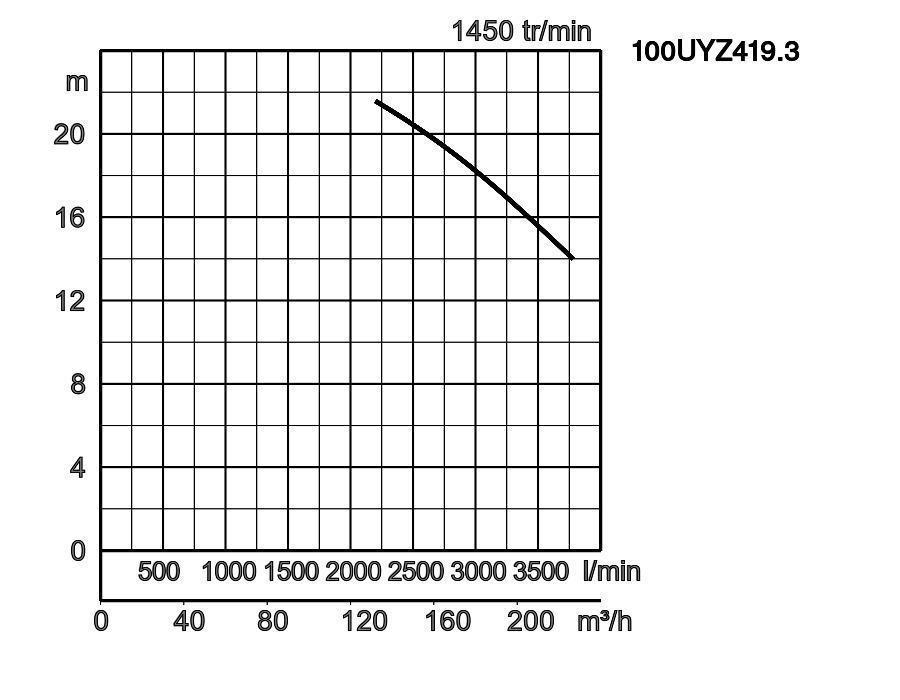

| 100UYZM419.3 | TOS100UYZM419.3 |
12
|
100 | Avloppsvatten | 100 | 5-9 | 3800 | 26.80 | 19,3 | 3-fas / 400V / 50Hz |
| 100UYZMK419.3 | 100UYZMK419.3 | 100 | Avloppsvatten | 100 | 5-9 | 3800 | 26.80 | 19,3 | 3-fas / 400V / 50Hz | |
| ø Utlopp mm | 80 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 80 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 1005 |
| Max. Lyfthöjd m | 8.40 |
| Motoreffekt kW | 1,3 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 80 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 1333 |
| Max. Lyfthöjd m | 10.80 |
| Motoreffekt kW | 2,6 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 80 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 1550 |
| Max. Lyfthöjd m | 12.80 |
| Motoreffekt kW | 2,6 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 80 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 1413 |
| Max. Lyfthöjd m | 14.70 |
| Motoreffekt kW | 3,7 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 80 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 1967 |
| Max. Lyfthöjd m | 14.70 |
| Motoreffekt kW | 5,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 80 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 2217 |
| Max. Lyfthöjd m | 17.20 |
| Motoreffekt kW | 6,5 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 100 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 2000 |
| Max. Lyfthöjd m | 10.80 |
| Motoreffekt kW | 3,2 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 100 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 2433 |
| Max. Lyfthöjd m | 12.20 |
| Motoreffekt kW | 5,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 100 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 2833 |
| Max. Lyfthöjd m | 13.80 |
| Motoreffekt kW | 6,5 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 100 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 3333 |
| Max. Lyfthöjd m | 20.80 |
| Motoreffekt kW | 12,2 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 100 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 3333 |
| Max. Lyfthöjd m | 20.80 |
| Motoreffekt kW | 12,2 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 100 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 3500 |
| Max. Lyfthöjd m | 22.70 |
| Motoreffekt kW | 14,6 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 100 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 3500 |
| Max. Lyfthöjd m | 22.70 |
| Motoreffekt kW | 14,6 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 100 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 3800 |
| Max. Lyfthöjd m | 26.80 |
| Motoreffekt kW | 19,3 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 |
| Typ av vätska | Avloppsvatten |
| Max. partikel hantering i mm | 100 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 3800 |
| Max. Lyfthöjd m | 26.80 |
| Motoreffekt kW | 19,3 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 - 100 |
|---|---|
| Utloppsanslutning | Fläns DIN/ANSI DN100 (PN10), Fläns DIN/ANSI DN80 (PN10) |
| Typ av vätska | Avloppsvatten |
|---|---|
| Temperatur | 0-35°C, 0-40°C |
| Max. partikel hantering i mm | 80 - 100 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 1005 - 3800 |
| Max. Lyfthöjd m | 8.40 - 26.80 |
| ATEX tillgängligt | Ja |
|---|
| Impeller | Vortex pumphjul |
|---|---|
| Kullager | Skärmade kullager |
| Mekanisk tätning | Mekanisk tätning inuti/utvändigt |
| Impeller | Gråjärnsgjutning EN-GJL-250 |
|---|---|
| Hölje | Gråjärnsgjutning EN-GJL-250 |
| Motoreffekt kW | 1,3 - 19,3 |
|---|---|
| Startmetod | direkt online , stjärna/delta |
| Typ, poler | Induktionsmotor, 4-polig, IP68 |
| Isolering | Isoleringsklass H |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| Varvtal | 1450 |
| Motorskydd (inbyggt) | Miniatyrskydd |
| Märkström | 3,3 - 36,5 |
| Axel | Rostfritt stål EN-X5CrNiMo17-12-2 |
|---|---|
| Kabel | H07RN8-F PLUS 7G1,5_x000D_ H07RN-F 5G1,5, H07RN8-F PLUS 7G2,5_x000D_ H07RN-F 5G1,5, H07RN8-F PLUS 10G1,5, H07RN8-F PLUS 12G1,5 |
| Kabellängd | 10m |
| Torrvikt Kg | 64.71 - 234.81 |
|---|---|
| Tryckmotstånd | max. 20m |
| Modèles | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80UYZM41.3 | 526 | 365 | 220 | 290 | 145 | 80 | 100 | 80 | 395 | 589 | 137 |
| 80UYZM42.6L | 563 | 408 | 250 | 316 | 158 | 80 | 100 | 80 | 395 | 628 | 137 |
| 80UYZM42.6 | 563 | 408 | 250 | 316 | 158 | 80 | 100 | 80 | 395 | 628 | 137 |
| 80UYZM43.7H | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 80 | 395 | 628 | 137 |
| 80UYZM45.0 | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 80 | 395 | 628 | 137 |
| 80UYZM46.5 | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 80 | 395 | 628 | 137 |
| 100UYZM43.2 | 630 | 410 | 250 | 296 | 148 | 100 | 100 | 100 | 395 | 626 | 122 |
| 100UYZM45.0 | 630 | 410 | 250 | 296 | 148 | 100 | 100 | 100 | 395 | 626 | 122 |
| 100UYZM46.5 | 804 | 460 | 280 | 336 | 168 | 100 | 100 | 100 | 395 | 657 | 122 |
| 100UYZM412.2 | 994 | 576 | 345 | 457 | 207 | 100 | 150 | 100 | 450 | 755 | 122 |
| 100UYZMK412.2 | 994 | 576 | 345 | 457 | 207 | 100 | 150 | - | - | - | - |
| 100UYZM414.6 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 100 | 450 | 749 | 122 |
| 100UYZMK414.6 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | - | - | - | - |
| 100UYZM419.3 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 100 | 450 | 749 | 122 |
| 100UYZMK419.3 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | - | - | - | - |

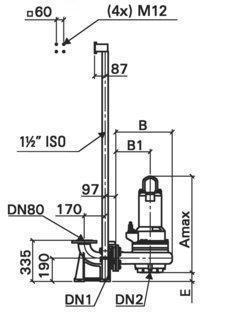

| Modèles | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80UYZM41.3 | 526 | 365 | 220 | 290 | 145 | 722 | 80 | 100 | 112 |
| 80UYZM42.6L | 563 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZM42.6 | 563 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZM43.7H | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZM45.0 | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZM46.5 | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 100UYZM43.2 | 630 | 410 | 250 | 296 | 148 | 834 | 100 | 100 | 140 |
| 100UYZM45.0 | 804 | 460 | 280 | 336 | 168 | 1029 | 100 | 100 | 175 |
| 100UYZM46.5 | 804 | 460 | 280 | 336 | 168 | 1029 | 100 | 100 | 175 |
| 100UYZM412.2 | 994 | 576 | 345 | 457 | 207 | 1000 | 100 | 150 | 105 |
| 100UYZMK412.2 | - | 576 | 345 | 457 | 207 | - | 100 | 150 | - |
| 100UYZM414.6 | 1098 | 555 | 345 | 410 | 205 | 979 | 100 | 150 | 130 |
| 100UYZMK414.6 | - | 555 | 345 | 410 | 205 | - | 100 | 150 | - |
| 100UYZM419.3 | 1098 | 555 | 345 | 410 | 205 | 979 | 100 | 150 | 130 |
| 100UYZMK419.3 | - | 555 | 345 | 410 | 205 | - | 100 | 150 | - |
UYZM-serien är idealisk för pumpning av hushålls-, kommunal- och industriavloppsvatten, fekalier och slam, även med grova, långfibriga och flätbildande beståndsdelar, samt pumpmedier som innehåller gas. Det icke-täppande virvelhjulet med stor fri passage möjliggör maximal driftsäkerhet. Oljesensor övervakar ständigt pumpens tillstånd och varnar vid fel.
