HS-Slampump

HS | 230V / 50Hz
Fråga oss

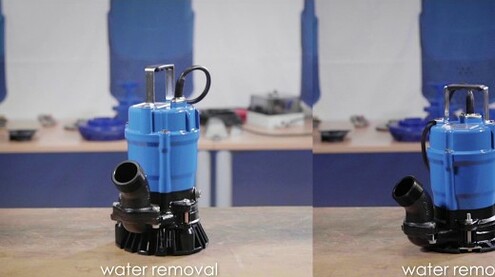

Lätta och robusta enfas dräneringspumpar. Utrustad med en liten omrörare erbjuder den utmärkt slitagebeständighet samt förhindras att blockeras i vatten som innehåller större fasta ämnen. Dess högpresterande motor möjliggör långa driftsperioder även när den är bara delvis nedsänkt.

Teknisk data
  • ø Utlopp mm: 50 - 80
  • Typ av vätska: Dränering
  • Max. partikel hantering i mm: 7
  • Max. torrsubstans %: 10
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 200 - 580
  • Max. Lyfthöjd m: 10,80 - 18
  • Motoreffekt kW: 0,4 - 0,75
  • Fas / Spänning: 1-fas / 230V / 110V / 50Hz

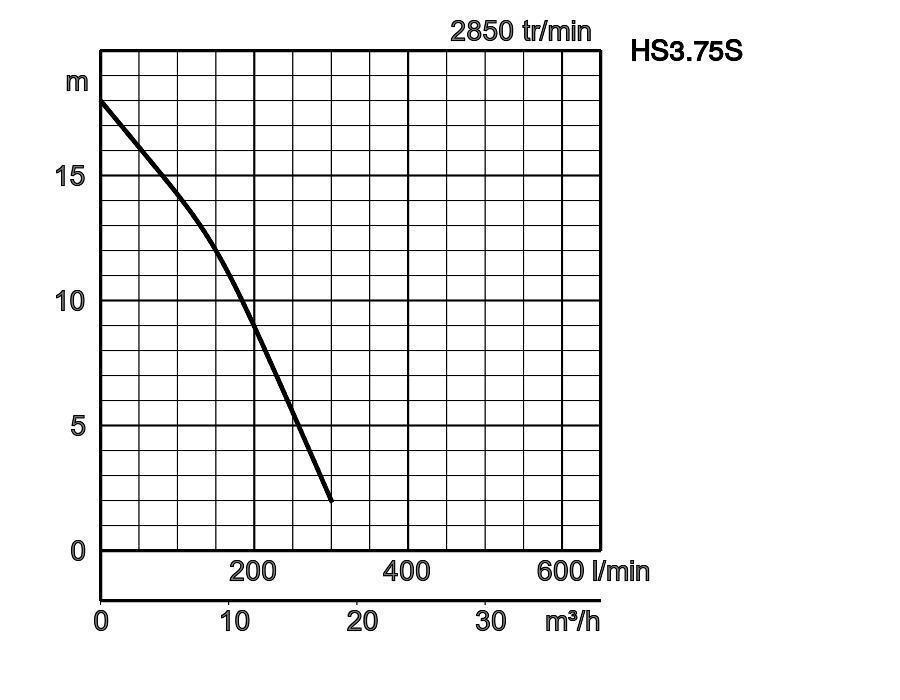

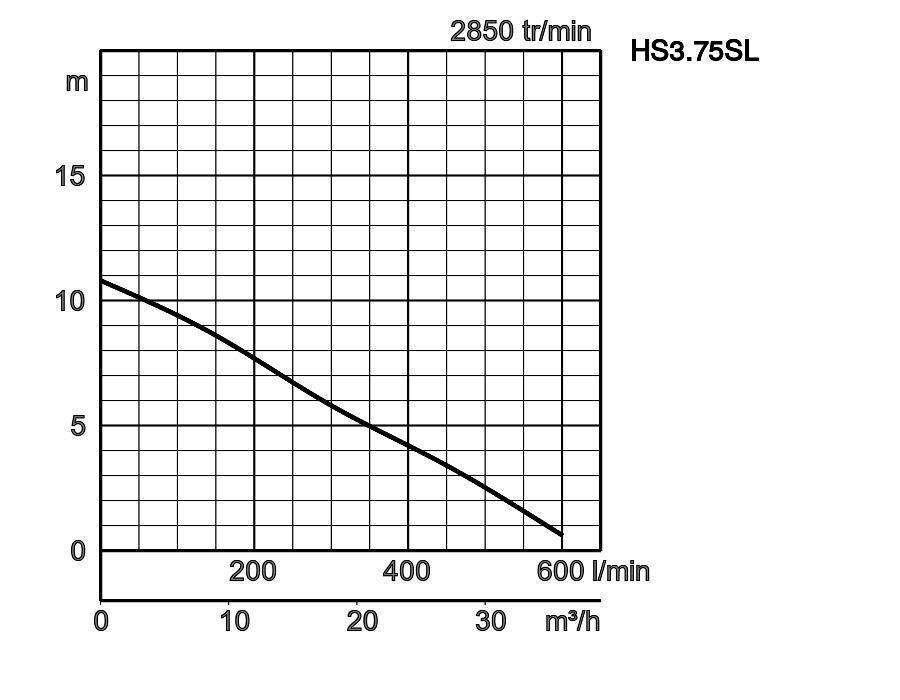

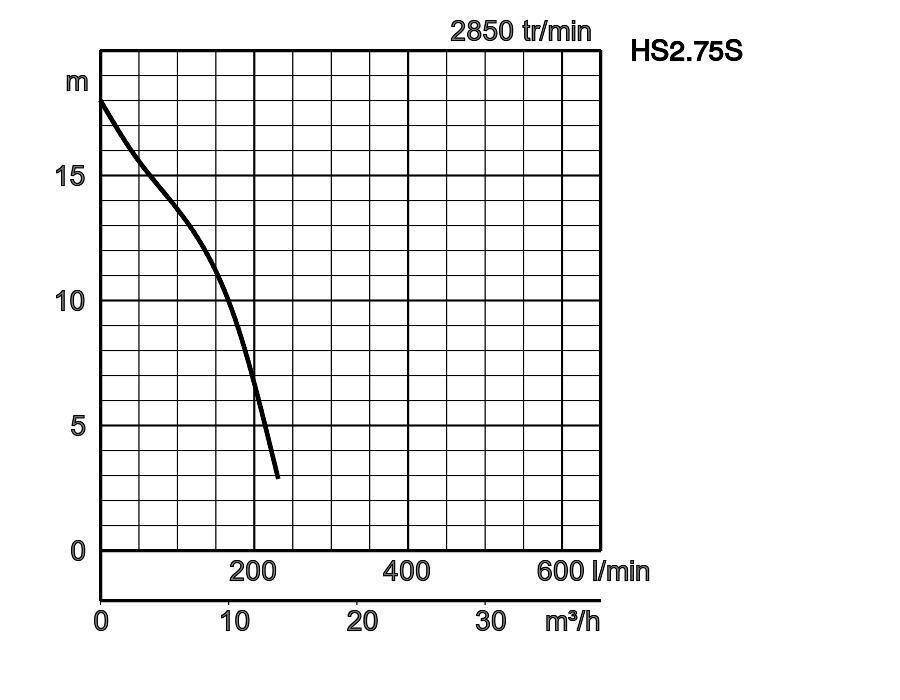

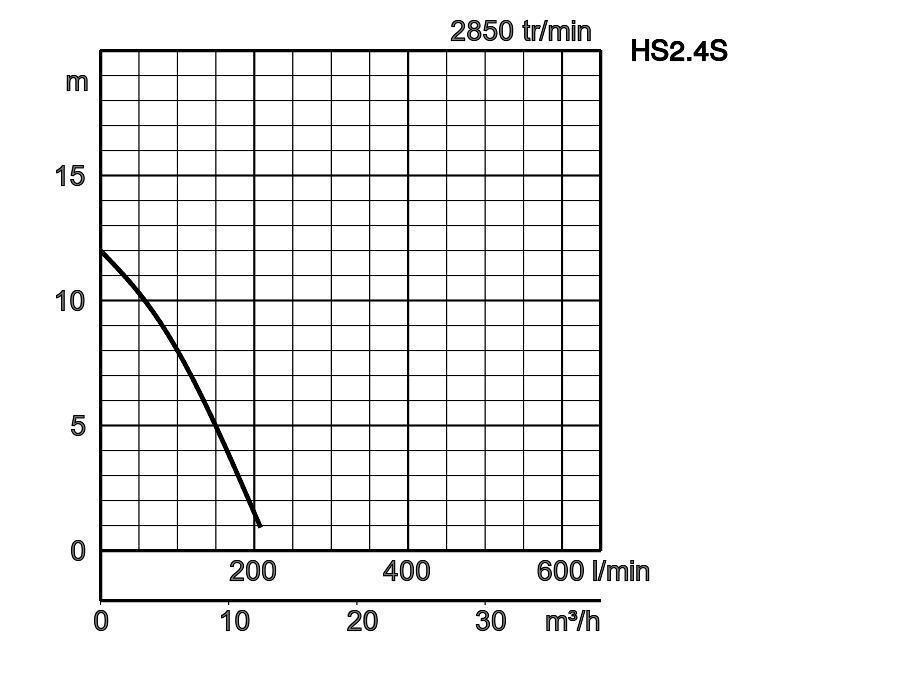

Prestanda kurva
1 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. torrsubstans % Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
HS2.4S
1
50 Dränering 7 10 5-9 200 12 0,4 1-fas / 230V / 110V / 50Hz
HS2.75S
2
50 Dränering 7 10 5-9 230 18 0,75 1-fas / 230V / 110V / 50Hz
HS3.75S
3
80 Dränering 7 10 5-9 300 18 0,75 1-fas / 230V / 110V / 50Hz
HS3.75SL
4
80 Dränering 7 10 5-9 580 10,80 0,75 1-fas / 230V / 110V / 50Hz
ø Utlopp mm 50
Typ av vätska Dränering
Max. partikel hantering i mm 7
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 200
Max. Lyfthöjd m 12
Motoreffekt kW 0,4
Fas / Spänning 1-fas / 230V / 110V / 50Hz
ø Utlopp mm 50
Typ av vätska Dränering
Max. partikel hantering i mm 7
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 230
Max. Lyfthöjd m 18
Motoreffekt kW 0,75
Fas / Spänning 1-fas / 230V / 110V / 50Hz
ø Utlopp mm 80
Typ av vätska Dränering
Max. partikel hantering i mm 7
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 300
Max. Lyfthöjd m 18
Motoreffekt kW 0,75
Fas / Spänning 1-fas / 230V / 110V / 50Hz
ø Utlopp mm 80
Typ av vätska Dränering
Max. partikel hantering i mm 7
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 580
Max. Lyfthöjd m 10,80
Motoreffekt kW 0,75
Fas / Spänning 1-fas / 230V / 110V / 50Hz
Allmän
ø Utlopp mm 50 - 80
Utloppsanslutning Gängad fläns/slangkoppling
Pumpande vätska
Typ av vätska Dränering
Temperatur 0-40°C
Max. partikel hantering i mm 7
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 200 - 580
Max. Lyfthöjd m 10,80 - 18
Pump
Komponenter
Impeller Semi-Vortex impeller
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Uretangummi
Hölje Gråjärnsgjutning EN-GJL-200
Pumpkropp Gjuten aluminium
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 0,75 - 0,4
Startmetod kondensator
Typ, poler Induktionsmotor, 2 poler, IP68
Isolering Isoleringsklass E
Fas / Spänning 1-fas / 230V / 110V / 50Hz
Varvtal 2723 - 2830
Motorskydd (inbyggt) Cirkelt termiskt urtag, Miniatyrskydd
Märkström 2,60 - 4,80
Material
Mantel Aluminiumlegering gjutning
Axel Rostfritt stål EN-X6Cr13
Kabel H07RN8-F 3C*1,0mm²
Kabellängd 10m
Övrigt
Torrvikt Kg 11.30 - 21,6
Tryckmotstånd max. 20m
Dimension i mm
W1: lägsta vattennivå vid körning
  • HS2.4S
  • HS2.75S
  • HS3.75S
W1: lägsta vattennivå vid körning
  • HS3.75SL
ModèlesAA1BB1DHW1d
HS2.4S240207158841853589050
HS2.75S2852332171091844249050
HS3.75S2852332171091844249080
HS3.75SL31723321714118445412080

HS-serien är en dränkbar, enfas, bärbar dräneringspump. Även om den är en enfas har pumpen en hållbarhet som motsvarar trefasiga dräneringspumpar, eftersom slitdelarna är gjorda av nötningsbeständiga material. Sidoutloppet, spiraldesignen möjliggör mjukare passage av de fasta ämnen som sugs upp. Den axelmonterade omröraren förhindrar "Air Lock" som tenderar att ske på virvel- eller semi-virvelpumpar. Automatisk nivåstart / stopp med hängande nivåvippa finns tillgänglig.

Konverteringskit för lågsugande pump 5mm (HS2.4) 049-TEG-01
Lågsugsadapter
Ombyggnad till pölsugpump (5 mm)
Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Vippa 106-TEG-10
Vippa för 1-faspumpar ( Fast monterad på pumpen)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 56103000tu
Motorskyddskontakt 230V med handautomatik (på-av)
Specifikationer
Amperekontroll 3,0A
Kabelgenomföring 2x M16
IP-adress 44
Brytare: AV-PÅ (0-I) skydd 3A 2x kabelgenomföringar M16, för användning av extern flottörbrytare Överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning, vilket förhindrar överhettning och skador.
Reparationssats för kabel 061-TEG-05
Reparationssats för kabel, 001-012-44 Cabtyre-kabelsats (10 m) H07RN8
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Vippa 106-TEG-10
Vippa för 1-faspumpar ( Fast monterad på pumpen)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 56105000tu
Motorskyddskontakt 230V med handautomatik (på-av)
Specifikationer
Amperekontroll 5,0A
Kabelgenomföring 2x M16
IP-adress 44
Brytare: AV-PÅ (0-I) skydd 5A 2x kabelgenomföringar M16, för användning av extern flottörbrytare Överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning, vilket förhindrar överhettning och skador.
Reparationssats för kabel 061-TEG-05
Reparationssats för kabel, 001-012-44 Cabtyre-kabelsats (10 m) H07RN8
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Vippa 106-TEG-10
Vippa för 1-faspumpar ( Fast monterad på pumpen)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 56105000tu
Motorskyddskontakt 230V med handautomatik (på-av)
Specifikationer
Amperekontroll 5,0A
Kabelgenomföring 2x M16
IP-adress 44
Brytare: AV-PÅ (0-I) skydd 5A 2x kabelgenomföringar M16, för användning av extern flottörbrytare Överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning, vilket förhindrar överhettning och skador.
Reparationssats för kabel 061-TEG-05
Reparationssats för kabel, 001-012-44 Cabtyre-kabelsats (10 m) H07RN8
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
Vippa 106-TEG-10
Vippa för 1-faspumpar ( Fast monterad på pumpen)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 56105000tu
Motorskyddskontakt 230V med handautomatik (på-av)
Specifikationer
Amperekontroll 5,0A
Kabelgenomföring 2x M16
IP-adress 44
Brytare: AV-PÅ (0-I) skydd 5A 2x kabelgenomföringar M16, för användning av extern flottörbrytare Överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning, vilket förhindrar överhettning och skador.
Reparationssats för kabel 061-TEG-05
Reparationssats för kabel, 001-012-44 Cabtyre-kabelsats (10 m) H07RN8
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
