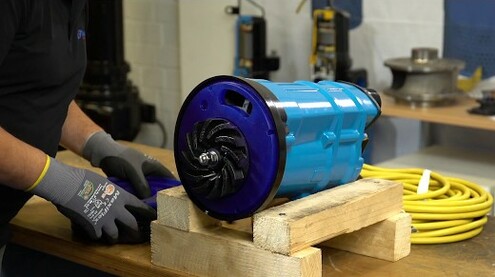

Lätta, trefas, bärbara dräneringspumpar, konstruerade i pressgjuten aluminiumlegering, ger exceptionell prestanda under tuffa driftsförhållanden. Underhållet är okomplicerat, med enkelt byte av delar, utan behov av specialverktyg.
| Model | Colour code curve | ø Utlopp mm | Typ av vätska | Max. partikel hantering i mm | Max. torrsubstans % | Max. PH-värde | Max. Kapacitet l/min | Max. Lyfthöjd m | Motoreffekt kW | Fas / Spänning |
|---|---|---|---|---|---|---|---|---|---|---|
| KTV2.75 |
1
|
50 | Dränering | 8.50 | 10 | 5-9 | 320 | 15 | 0,75 | 3-fas / 400V / 50Hz |

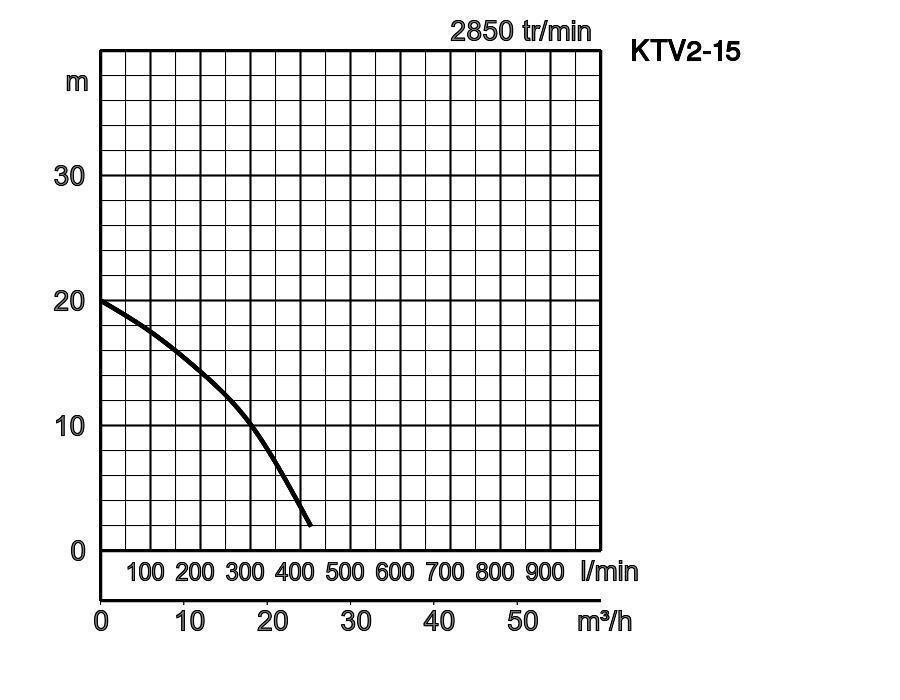

| KTV2-15 |
2
|
50 | Dränering | 8.50 | 10 | 5-9 | 420 | 20 | 1,5 | 3-fas / 400V / 50Hz |

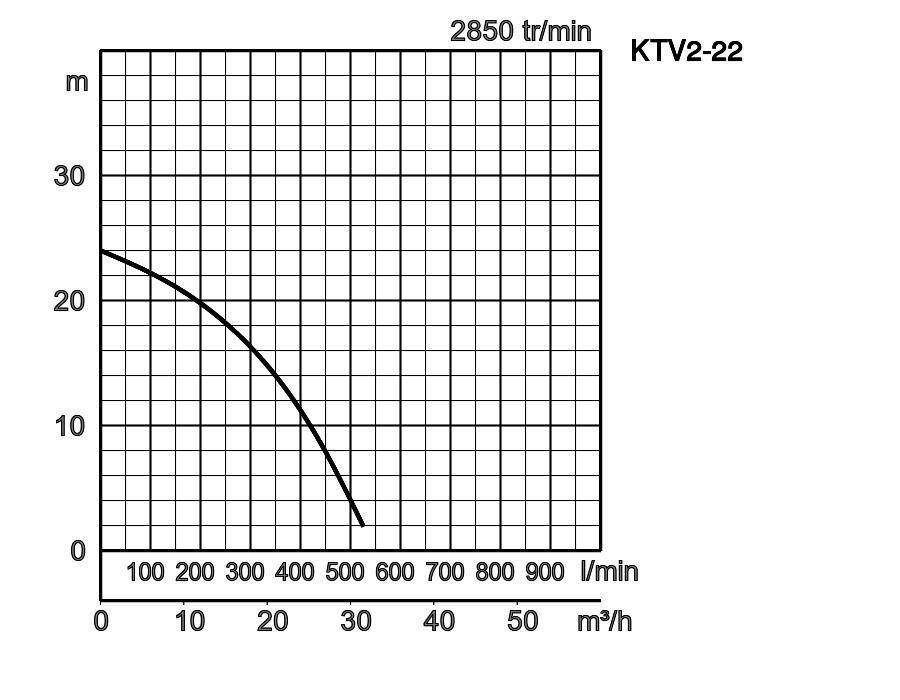

| KTV2-22 |
3
|
50 | Dränering | 8.50 | 10 | 5-9 | 520 | 24 | 2,2 | 3-fas / 400V / 50Hz |

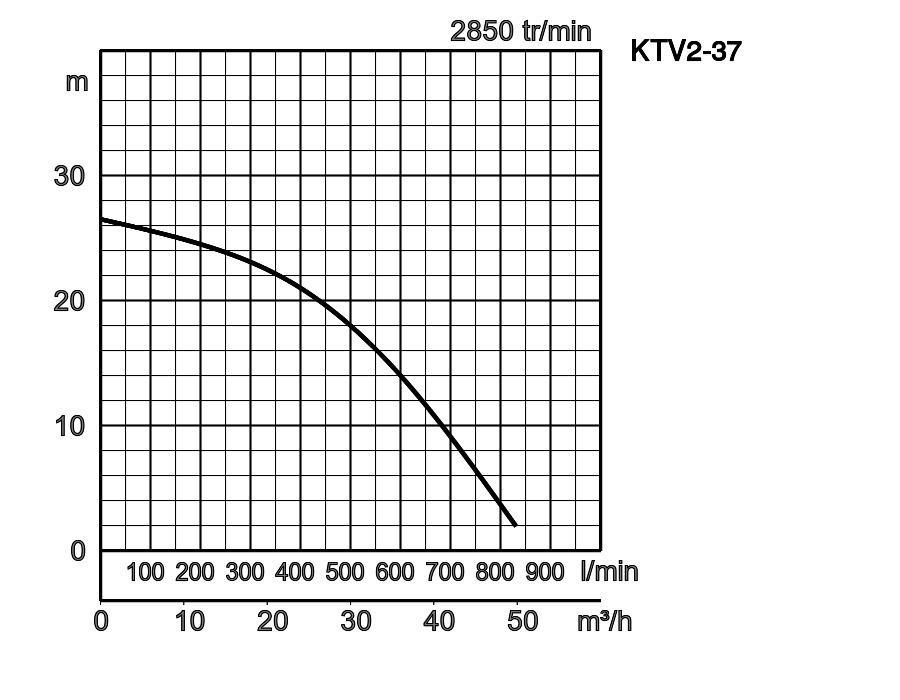

| KTV2-37 |
4
|
80 | Dränering | 8.50 | 10 | 5-9 | 830 | 26.50 | 3,7 | 3-fas / 400V / 50Hz |

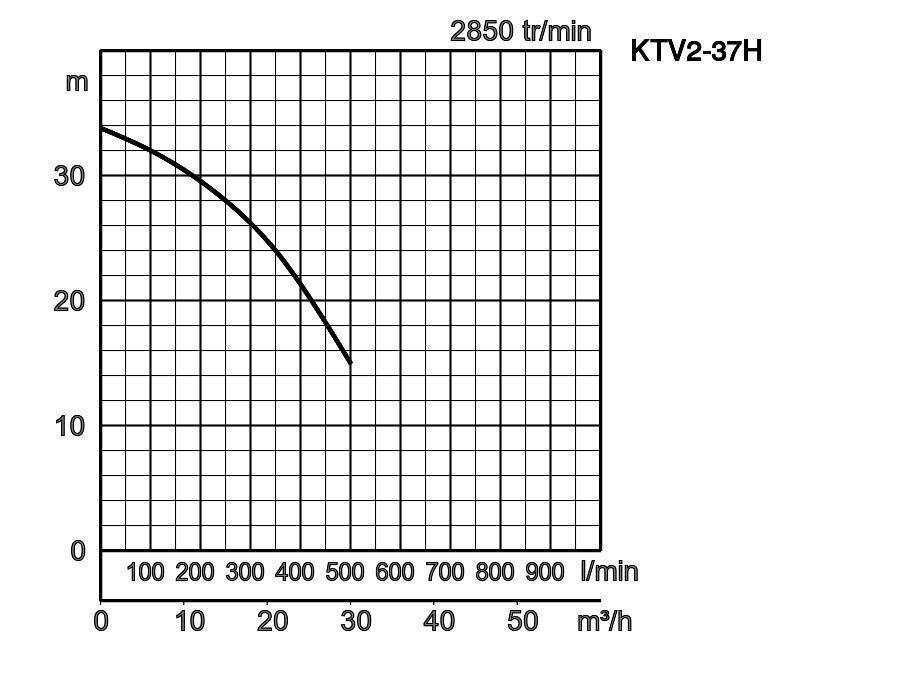

| KTV2-37H |
5
|
50 | Dränering | 8.50 | 10 | 5-9 | 500 | 33.80 | 3,7 | 3-fas / 400V / 50Hz |

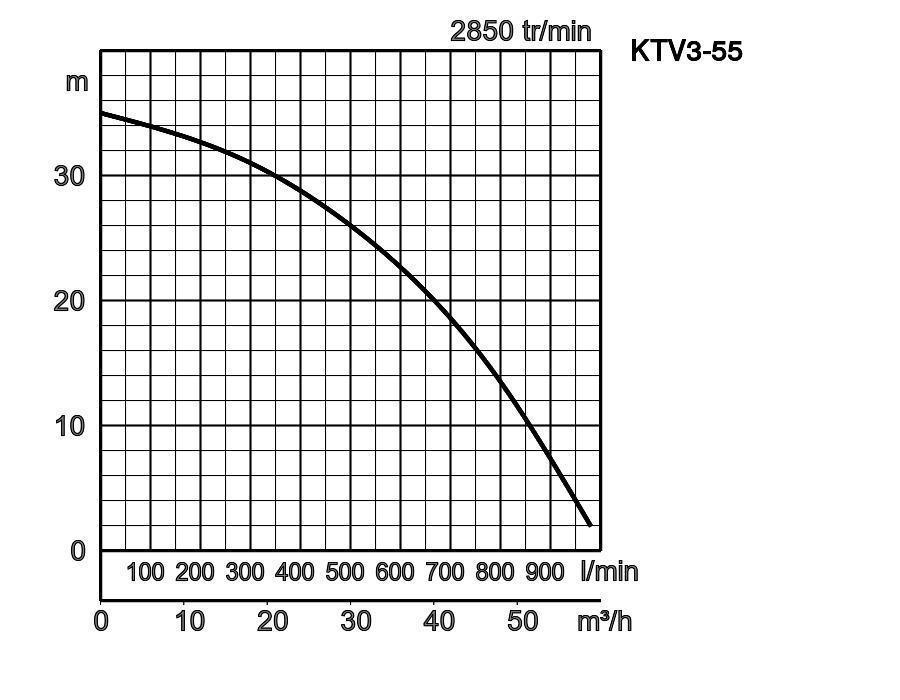

| KTV3-55 |
6
|
80 | Dränering | 8.50 | 10 | 5-9 | 980 | 35 | 5,5 | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 320 |
| Max. Lyfthöjd m | 15 |
| Motoreffekt kW | 0,75 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 420 |
| Max. Lyfthöjd m | 20 |
| Motoreffekt kW | 1,5 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 520 |
| Max. Lyfthöjd m | 24 |
| Motoreffekt kW | 2,2 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 830 |
| Max. Lyfthöjd m | 26.50 |
| Motoreffekt kW | 3,7 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 500 |
| Max. Lyfthöjd m | 33.80 |
| Motoreffekt kW | 3,7 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 980 |
| Max. Lyfthöjd m | 35 |
| Motoreffekt kW | 5,5 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 - 80 |
|---|---|
| Utloppsanslutning | Gängad fläns/slangkoppling |
| Typ av vätska | Dränering |
|---|---|
| Temperatur | 0-40°C |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 320 - 980 |
| Max. Lyfthöjd m | 15 - 35 |
| Impeller | Semi-Vortex impeller |
|---|---|
| Kullager | Skärmade kullager |
| Mekanisk tätning | Dubbel mekanisk tätning i oljebad |
| Impeller | Segjärnsgjutning EN-GJS-700-2, Uretangummi |
|---|---|
| Hölje | Syntetgummi |
| Pumpkropp | Gjuten aluminium |
| Mekanisk tätning | Kiselkarbid |
| Motoreffekt kW | 0,75 - 5,5 |
|---|---|
| Startmetod | direkt online |
| Typ, poler | Induktionsmotor, 2 poler, IP68 |
| Isolering | Isoleringsklass E |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| Varvtal | 2870 - 2875 |
| Motorskydd (inbyggt) | Cirkelt termiskt urtag |
| Märkström | 2.20 - 11 |
| Mantel | Aluminiumlegering gjutning |
|---|---|
| Axel | Rostfritt stål EN-X6Cr13, Rostfritt stål EN-X30Cr13 |
| Kabel | NSSHÖU 4C*1,5mm², NSSHÖU 4C*2,5mm² |
| Kabellängd | 20m |
| Torrvikt Kg | 12.50 - 47 |
|---|---|
| Tryckmotstånd | max. 20m , max. 50m |
| Modèles | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTV2.75 | 200 | 155 | 353 | 281 | 200 | 369 | 65 |
| KTV2-15 | 240 | 187 | 392 | 310 | 240 | 396 | 80 |
| KTV2-22 | 240 | 187 | 412 | 330 | 240 | 416 | 80 |
| KTV2-37 | 285 | 211 | 510 | 387 | 285 | 510 | 90 |
| KTV2-37H | 285 | 211 | 510 | 387 | 285 | 510 | 90 |
| KTV3-55 | 300 | 229 | 545 | 422 | 300 | 545 | 90 |
KTV-serien är en dränkbar trefas portabel dräneringspump. Även om det är en trefasenhet, är pumpen designad för att väga lättare och vara bärbar, den kan ändå användas för att pumpa vätska som finns i vanliga bygg- och grundarbeten. Topputloppet, sidoflödesdesignen säkerställer effektiv motorkylning även när den arbetar med motorn exponerad för luft. Den slimmade designen gör att pumpen kan placeras i ett trångt utrymme.
