KTVE-serien är en lätt, tre-fas bärbar dräneringspump. En sensorsond är inbyggd i pumpen som automatiskt startar och stoppar pumpen för att undvika torrkörning.
| Model | Colour code curve | ø Utlopp mm | Typ av vätska | Max. partikel hantering i mm | Max. torrsubstans % | Max. PH-värde | Max. Kapacitet l/min | Max. Lyfthöjd m | Motoreffekt kW | Fas / Spänning |
|---|---|---|---|---|---|---|---|---|---|---|
| KTVE2.75 |
1
|
50 | Dränering | 8.50 | 10 | 5-9 | 320 | 15 | 0,75 | 3-fas / 400V / 50Hz |

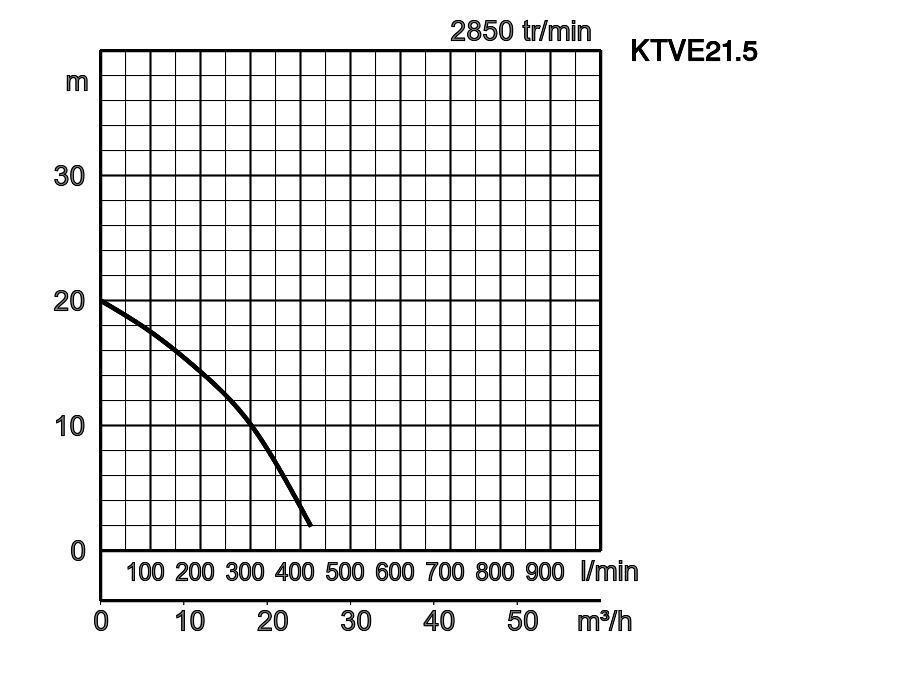

| KTVE21.5 |
2
|
50 | Dränering | 8.50 | 10 | 5-9 | 420 | 20 | 1,5 | 3-fas / 400V / 50Hz |
| KTVE22.2 |
3
|
50 | Dränering | 8.50 | 10 | 5-9 | 525 | 24 | 2,2 | 3-fas / 400V / 50Hz |

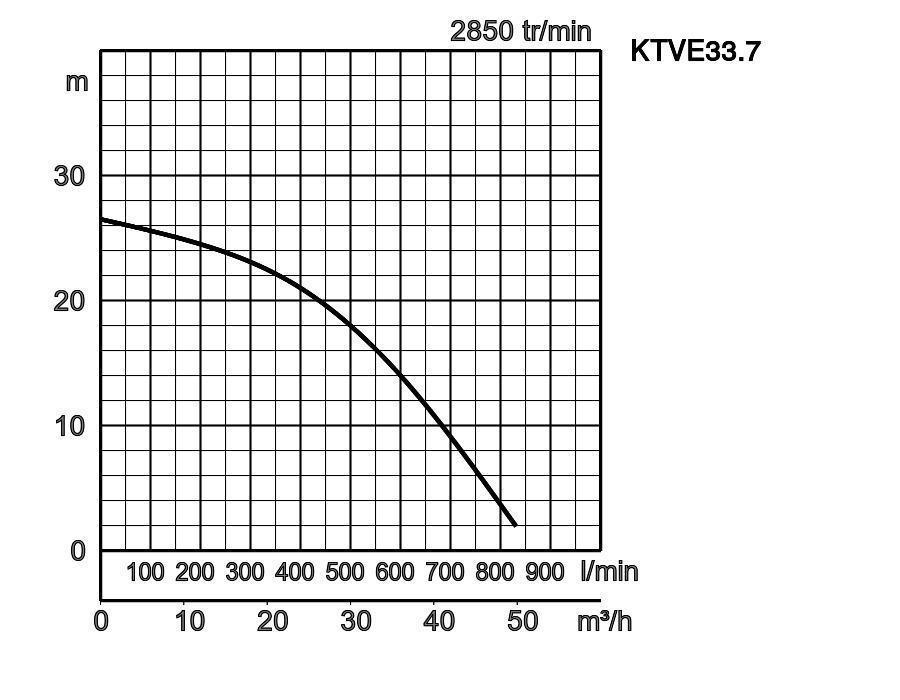

| KTVE33.7 |
4
|
80 | Dränering | 8.50 | 10 | 5-9 | 830 | 26.50 | 3,7 | 3-fas / 400V / 50Hz |

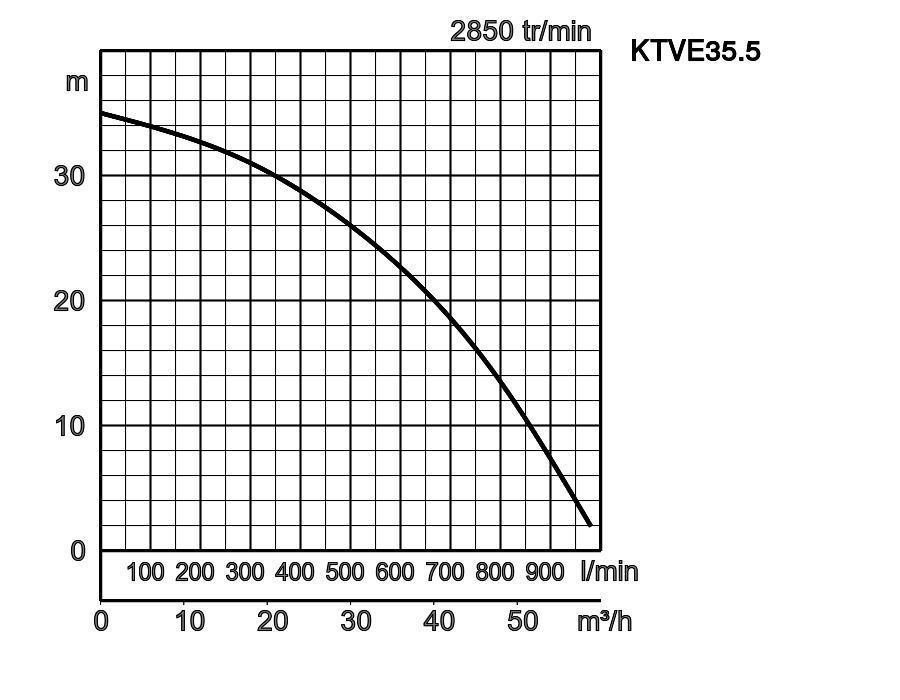

| KTVE35.5 |
5
|
80 | Dränering | 8.50 | 10 | 5-9 | 980 | 35 | 5,5 | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 320 |
| Max. Lyfthöjd m | 15 |
| Motoreffekt kW | 0,75 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 420 |
| Max. Lyfthöjd m | 20 |
| Motoreffekt kW | 1,5 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 525 |
| Max. Lyfthöjd m | 24 |
| Motoreffekt kW | 2,2 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 830 |
| Max. Lyfthöjd m | 26.50 |
| Motoreffekt kW | 3,7 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 980 |
| Max. Lyfthöjd m | 35 |
| Motoreffekt kW | 5,5 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 - 80 |
|---|---|
| Utloppsanslutning | Gängad fläns/slangkoppling |
| Typ av vätska | Dränering |
|---|---|
| Temperatur | 0-40°C |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 320 - 980 |
| Max. Lyfthöjd m | 15 - 35 |
| Impeller | Semi-Vortex impeller |
|---|---|
| Kullager | Skärmade kullager |
| Mekanisk tätning | Dubbel mekanisk tätning i oljebad |
| Impeller | Uretangummi, Segjärnsgjutning EN-GJS-700-2 |
|---|---|
| Hölje | Syntetgummi |
| Pumpkropp | Gjuten aluminium |
| Mekanisk tätning | Kiselkarbid |
| Motoreffekt kW | 0,75 - 5,5 |
|---|---|
| Startmetod | direkt online |
| Typ, poler | Induktionsmotor, 2 poler, IP68 |
| Isolering | Isoleringsklass E |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| Varvtal | 2783 - 2875 |
| Motorskydd (inbyggt) | Cirkelt termiskt urtag |
| Märkström | 2.20 - 11 |
| Mantel | Aluminiumlegering gjutning |
|---|---|
| Axel | Rostfritt stål EN-X30Cr13, Rostfritt stål EN-X6Cr13 |
| Kabel | NSSHÖU 4C*1,5mm², NSSHÖU 4C*2,5mm² |
| Kabellängd | 20m |
| Torrvikt Kg | 13,3 - 52 |
|---|---|
| Tryckmotstånd | max. 20m , max. 50m |
| Modèles | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTVE2.75 | 200 | 155 | 401 | 329 | 200 | 417 | 234 |
| KTVE21.5 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE22.2 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE33.7 | 285 | 211 | 585 | 462 | 285 | 585 | 327 |
| KTVE35.5 | - | 229 | 620 | 497 | 300 | 620 | 357 |
KTVE-serien är en dränkbar trefas, bärbar dräneringspump med automatik. En innovativ reläenhet av elektrodtyp inbyggd i pumpen startar och stoppar pumpen automatiskt för att undvika torrkörning. Denna mekanism minskar strömförbrukningen avsevärt och förlänger livslängden. Även om pumpen är en trefasenhet, är den lätt designad som möjliggör enkel portabilitet, den kan ändå användas för att pumpa vätska som finns i vanliga bygg- och grundarbeten. Topputloppet, sidoflödesdesignen säkerställer effektiv motorkylning även när den arbetar med motorn exponerad för luft. Den slimmade designen gör att pumpen kan placeras i ett trångt utrymme.
