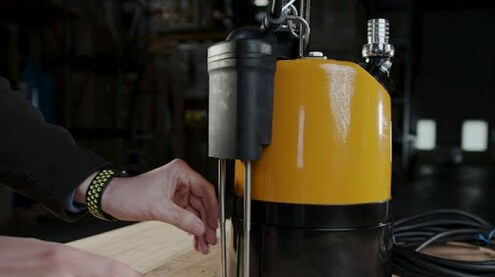

KTZE-serien är en trefas gjutjärnspump för tuff dränering. En innovativ reläenhet av elektrodtyp inbyggd i pumpen startar och stoppar pumpen automatiskt för att undvika torrkörning.
| Model | Colour code curve | ø Utlopp mm | Typ av vätska | Max. partikel hantering i mm | Max. torrsubstans % | Max. PH-värde | Max. Kapacitet l/min | Max. Lyfthöjd m | Motoreffekt kW | Fas / Spänning |
|---|---|---|---|---|---|---|---|---|---|---|

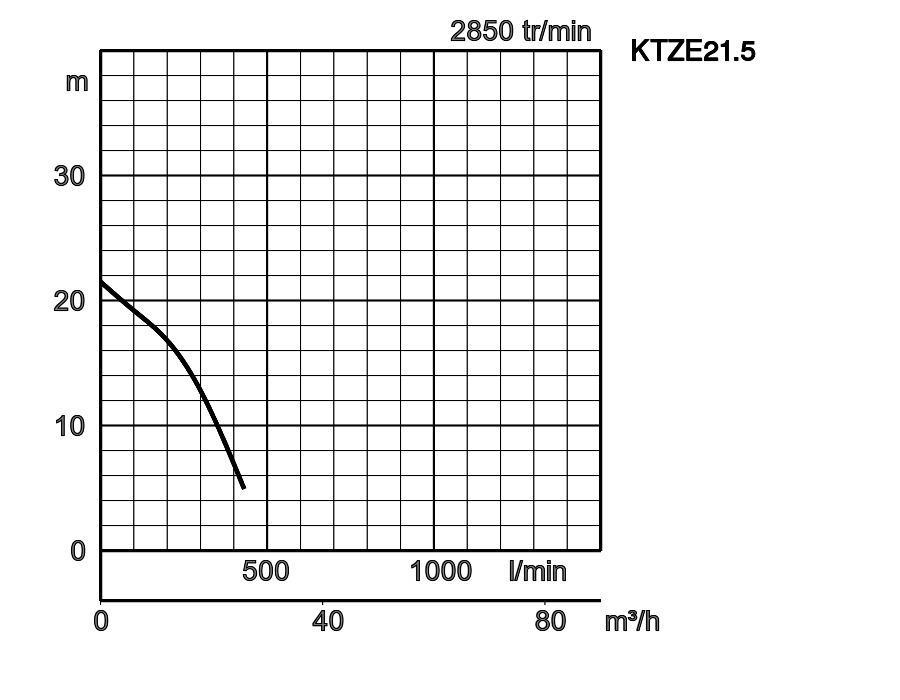

| KTZE21.5 |
1
|
50 | Dränering | 8,50 | 10 | 5-9 | 430 | 21,50 | 1,5 | 3-fas / 400V / 50Hz |

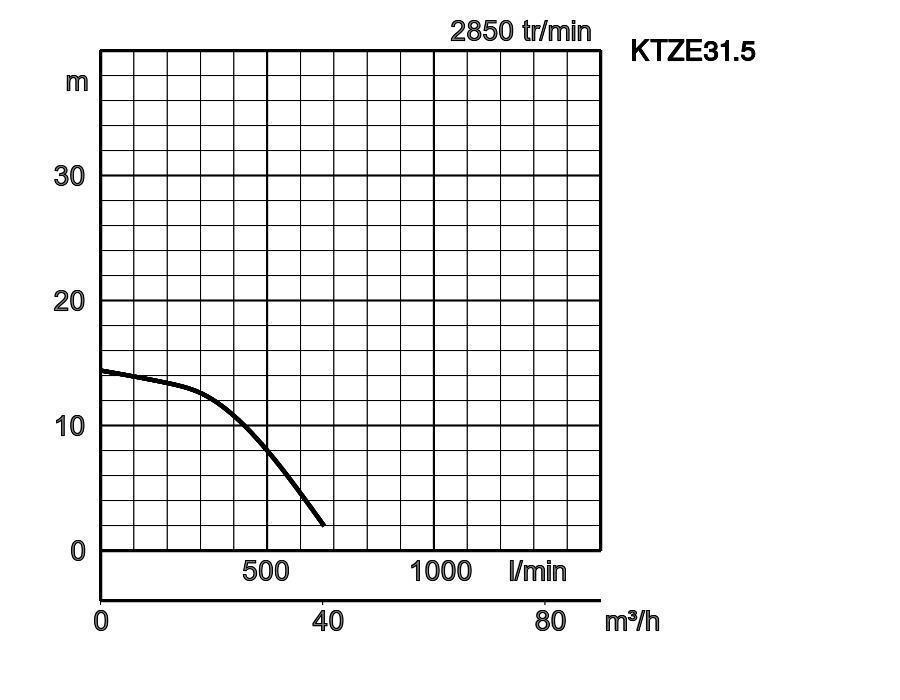

| KTZE31.5 |
2
|
80 | Dränering | 8,50 | 10 | 5-9 | 670 | 14.40 | 1,5 | 3-fas / 400V / 50Hz |

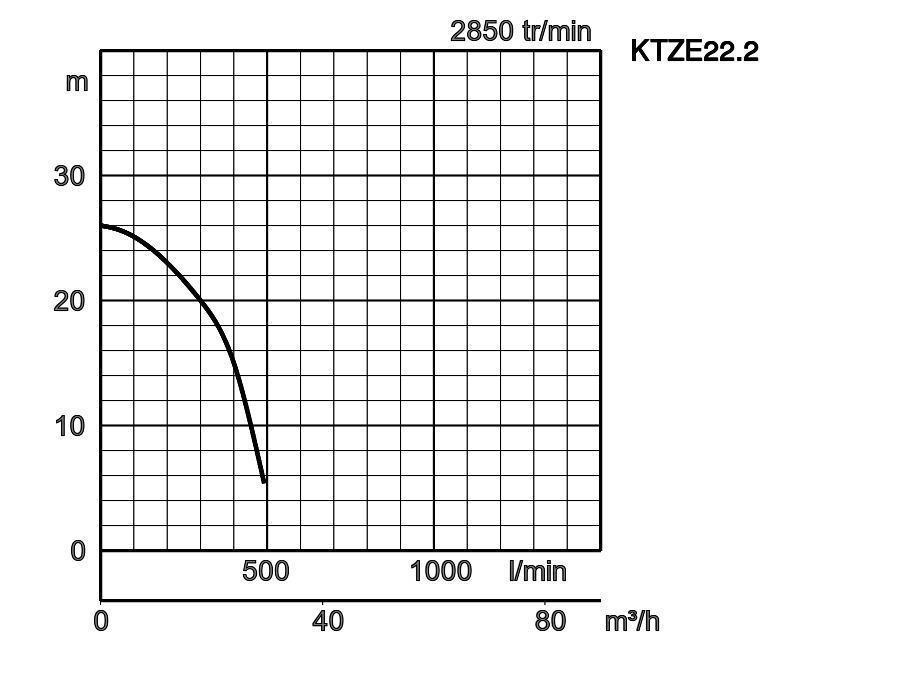

| KTZE22.2 |
3
|
50 | Dränering | 8,50 | 10 | 5-9 | 500 | 26 | 2,2 | 3-fas / 400V / 50Hz |

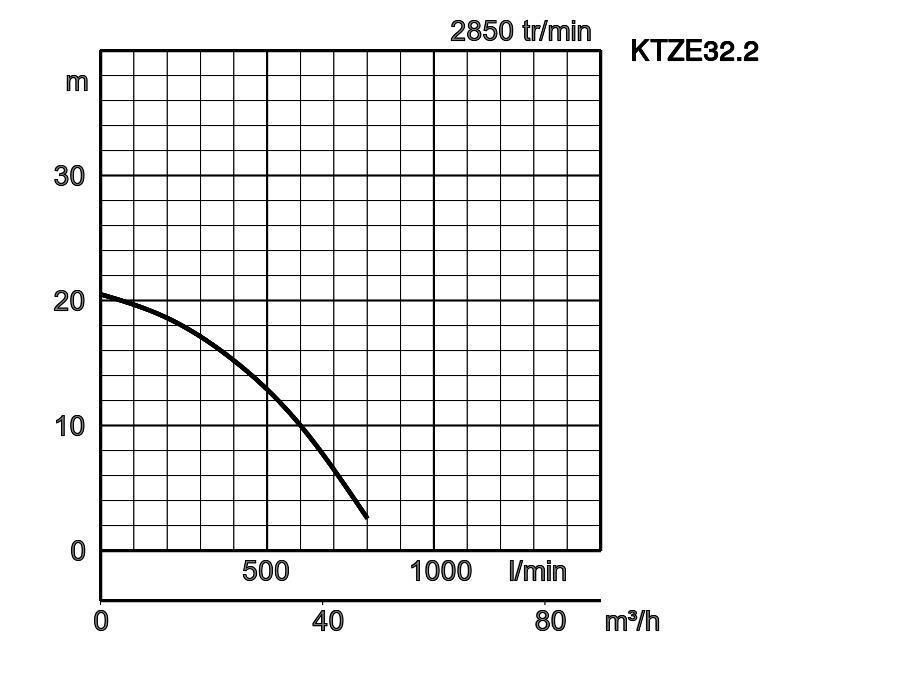

| KTZE32.2 |
4
|
80 | Dränering | 8,50 | 10 | 5-9 | 800 | 20.40 | 2,2 | 3-fas / 400V / 50Hz |
| KTZE23.7 |
5
|
50 | Dränering | 8,50 | 10 | 5-9 | 450 | 36,50 | 3,7 | 3-fas / 400V / 50Hz |

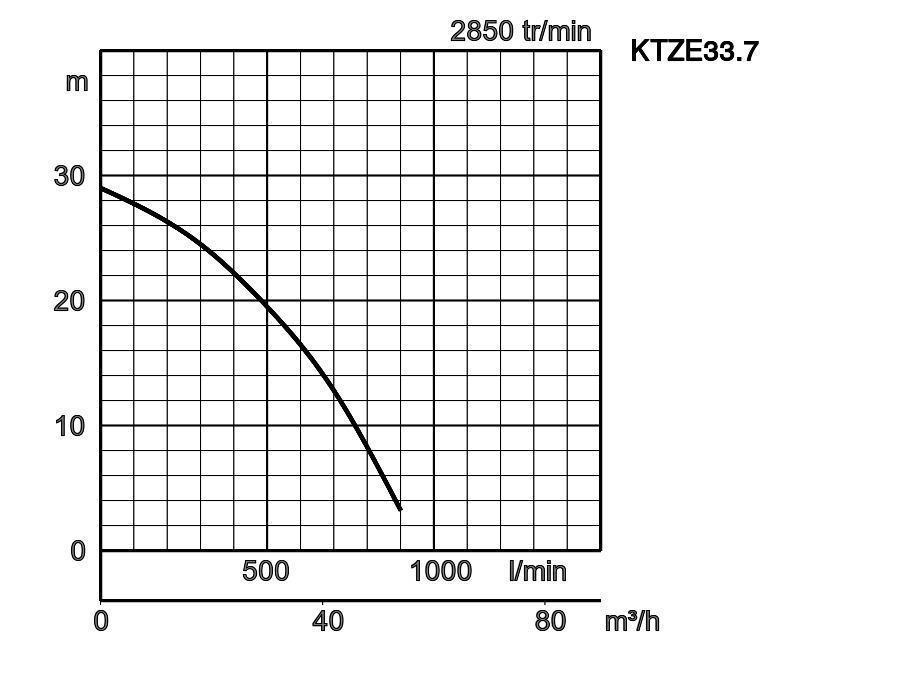

| KTZE33.7 |
6
|
80 | Dränering | 8,50 | 10 | 5-9 | 900 | 29 | 3,7 | 3-fas / 400V / 50Hz |

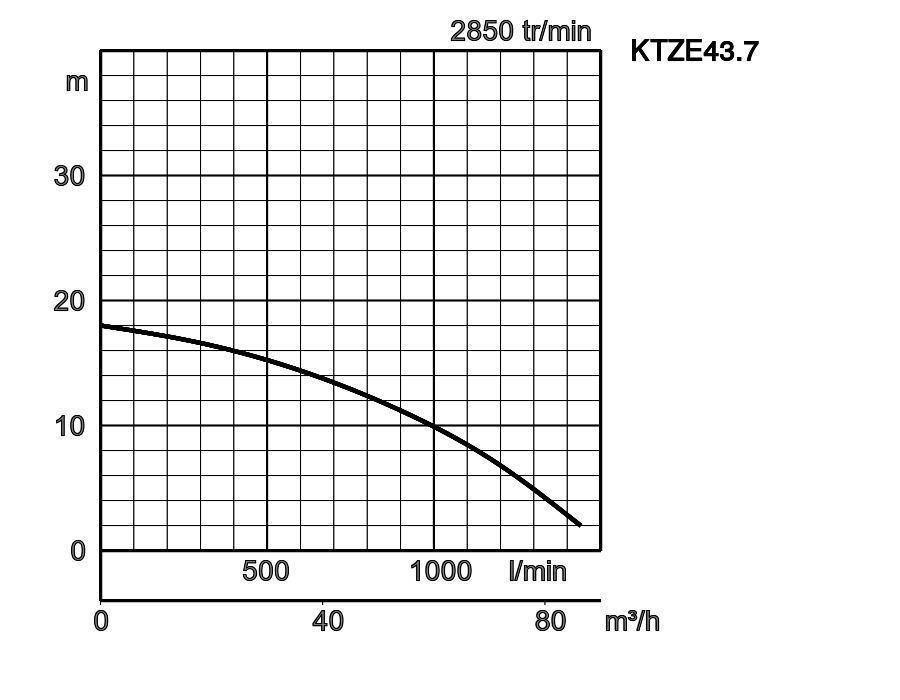

| KTZE43.7 |
7
|
100 | Dränering | 8,50 | 10 | 5-9 | 1440 | 18 | 3,7 | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8,50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 430 |
| Max. Lyfthöjd m | 21,50 |
| Motoreffekt kW | 1,5 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8,50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 670 |
| Max. Lyfthöjd m | 14.40 |
| Motoreffekt kW | 1,5 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8,50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 500 |
| Max. Lyfthöjd m | 26 |
| Motoreffekt kW | 2,2 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8,50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 800 |
| Max. Lyfthöjd m | 20.40 |
| Motoreffekt kW | 2,2 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8,50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 450 |
| Max. Lyfthöjd m | 36,50 |
| Motoreffekt kW | 3,7 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8,50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 900 |
| Max. Lyfthöjd m | 29 |
| Motoreffekt kW | 3,7 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8,50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 1440 |
| Max. Lyfthöjd m | 18 |
| Motoreffekt kW | 3,7 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 50 - 100 |
|---|---|
| Utloppsanslutning | Gängad fläns/slangkoppling |
| Typ av vätska | Dränering |
|---|---|
| Temperatur | 0-40°C |
| Max. partikel hantering i mm | 8,50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 430 - 1440 |
| Max. Lyfthöjd m | 14.40 - 36,50 |
| Impeller | Impeller av halvöppen typ |
|---|---|
| Kullager | Skärmade kullager |
| Mekanisk tätning | Dubbel mekanisk tätning i oljebad |
| Impeller | Gjutning av kromjärn |
|---|---|
| Hölje | Gråjärnsgjutning EN-GJL-200 |
| Sugplatta | Segjärnsgjutning EN-GJS-500-7 |
| Pumpkropp | Gråjärnsgjutning EN-GJL-150 |
| Mekanisk tätning | Kiselkarbid |
| Motoreffekt kW | 1,5 - 3,7 |
|---|---|
| Startmetod | direkt online |
| Typ, poler | Induktionsmotor, 2 poler, IP68 |
| Isolering | Isoleringsklass F |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| Varvtal | 2883 - 2889 |
| Motorskydd (inbyggt) | Cirkelt termiskt urtag |
| Märkström | 3,60 - 8 |
| Mantel | Gråjärnsgjutning EN-GJL-150 |
|---|---|
| Axel | Rostfritt stål EN-X30Cr13 |
| Kabel | NSSHÖU 4C*1,5mm² |
| Kabellängd | 20m |
| Torrvikt Kg | 39 - 71 |
|---|---|
| Tryckmotstånd | max. 50m |
| Modèles | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| KTZE21.5 | 261 | 235 | 609 | 216 | 728 | 345 |
| KTZE31.5 | 268 | 235 | 609 | 216 | 728 | 345 |
| KTZE22.2 | 261 | 235 | 629 | 216 | 748 | 355 |
| KTZE32.2 | 268 | 235 | 629 | 216 | 748 | 355 |
| KTZE23.7 | 338 | 283 | 747 | 252 | 717 | 435 |
| KTZE33.7 | 353 | 283 | 757 | 252 | 717 | 435 |
| KTZE43.7 | 368 | 283 | 767 | 252 | 717 | 435 |
KTZE-serien är en dränkbar trefas automatisk gjutjärnspump med hög lyfthöjd för tuff dränering. En innovativ reläenhet av elektrodtyp inbyggd i pumpen startar och stoppar pumpen automatiskt för att undvika torrkörning. Denna mekanism minskar strömförbrukningen avsevärt och förlänger livslängden. Gjutjärnskroppen med högkrom haltigt gjutjärnshjul gör det möjligt för den att motstå krävande förhållanden som finns i konstruktion, ballast och gruvdrift. Topputloppet, sidoflödesdesignen säkerställer effektiv motorkylning även när den arbetar med motorn exponerad för luft. Den slimmade designen gör att pumpen kan placeras i ett trångt utrymme. Utloppsriktningen är valbar mellan vertikal och lutande, vilket förhindrar att utloppsslangen viks eller böjs.
