LB-Dräneringspump

LB | 230V / 50Hz
Fråga oss

Slanka, lätta och robusta 1-Fas dräneringspumpar. Erbjuder utmärkt slitstyrka i vattenapplikationer som innehåller sand och silt. Dess högpresterande motor möjliggör långa driftsperioder under vattensjuka förhållanden.

Teknisk data
  • ø Utlopp mm: 50
  • Typ av vätska: Dränering
  • Max. partikel hantering i mm: 6
  • Max. torrsubstans %: 10
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 225 - 420
  • Max. Lyfthöjd m: 11 - 17,50
  • Motoreffekt kW: 0,48 - 1,5
  • Fas / Spänning: 1-fas / 230V / 110V / 50Hz

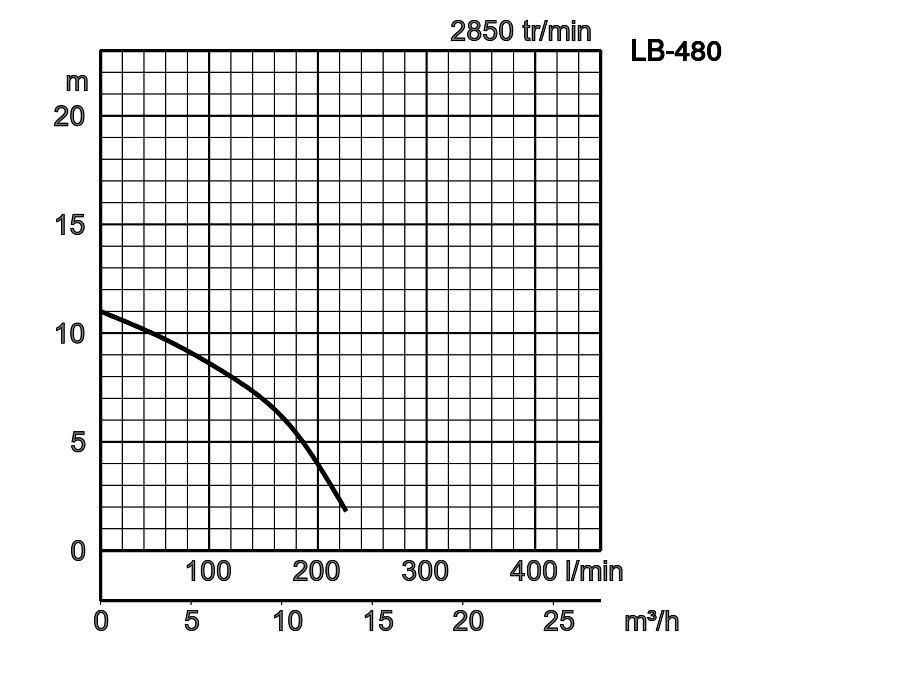

Prestanda kurva
1 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. torrsubstans % Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
LB-480
1
50 Dränering 6 10 5-9 225 11 0,48 1-fas / 230V / 110V / 50Hz
LB-480A   50 Dränering 6 10 5-9 225 11 0,48 1-fas / 230V / 110V / 50Hz
LB-800
2
50 Dränering 6 10 5-9 310 15 0,75 1-fas / 230V / 110V / 50Hz
LB-800A   50 Dränering 6 10 5-9 310 15 0,75 1-fas / 230V / 110V / 50Hz
LB-1500
3
50 Dränering 6 10 5-9 420 17,50 1,5 1-fas / 230V / 110V / 50Hz
ø Utlopp mm 50
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 225
Max. Lyfthöjd m 11
Motoreffekt kW 0,48
Fas / Spänning 1-fas / 230V / 110V / 50Hz
ø Utlopp mm 50
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 225
Max. Lyfthöjd m 11
Motoreffekt kW 0,48
Fas / Spänning 1-fas / 230V / 110V / 50Hz
ø Utlopp mm 50
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 310
Max. Lyfthöjd m 15
Motoreffekt kW 0,75
Fas / Spänning 1-fas / 230V / 110V / 50Hz
ø Utlopp mm 50
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 310
Max. Lyfthöjd m 15
Motoreffekt kW 0,75
Fas / Spänning 1-fas / 230V / 110V / 50Hz
ø Utlopp mm 50
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 420
Max. Lyfthöjd m 17,50
Motoreffekt kW 1,5
Fas / Spänning 1-fas / 230V / 110V / 50Hz
Allmän
ø Utlopp mm 50
Utloppsanslutning Gängad fläns/slangkoppling
Pumpande vätska
Typ av vätska Dränering
Temperatur 0-40°C
Max. partikel hantering i mm 6
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 225 - 420
Max. Lyfthöjd m 11 - 17,50
Pump
Komponenter
Impeller Semi-Vortex impeller
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Uretangummi, Gjutning av kromjärn
Hölje Etenpropengummi
Sugplatta Stålplatta+Uretangummi
Pumpkropp Stål
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 0,48 - 1,5
Startmetod kondensator
Typ, poler Induktionsmotor, 2 poler, IP68
Isolering Isoleringsklass B, Isoleringsklass E
Fas / Spänning 1-fas / 230V / 110V / 50Hz
Varvtal 2610 - 2900
Motorskydd (inbyggt) Cirkelt termiskt urtag, Miniatyrskydd
Märkström 2,90 - 15.40
Material
Mantel Aluminiumlegering gjutning
Axel Rostfritt stål EN-X6Cr13
Kabel H07RN8-F 3C*1,0mm², H07RN8-F 3C*2,5mm²
Kabellängd 10m, 20m
Övrigt
Torrvikt Kg 10.40 - 33
Tryckmotstånd max. 20m , max. 50m
Dimension i mm
W1: lägsta vattennivå vid körning
  • LB-480
  • LB-480A
  • LB-800
  • LB-800A
  • LB-1500
ModèlesAA1BDD1HW1d
LB-480187161353231-2285050
LB-480A18716135323122322811550
LB-800187160408230-2835050
LB-800A18716040823022328317050
LB-1500187122600--5188050

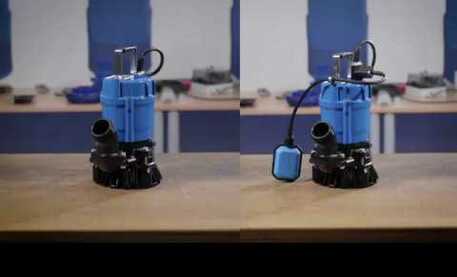

LB-serien är en dränkbar 1-Fas bärbar dräneringspump. Även om det är en enfasenhet har pumpen en hållbarhet som motsvarar trefasiga dräneringspumpar, eftersom slitdelarna är gjorda av nötningsbeständiga material. Den övre utlopps- och genomströmningsdesignen ger maximal motorkylningseffektivitet, vilket möjliggör kontinuerlig drift vid låga vattennivåer och utökad torrkörningskapacitet. Varje LB-modell är tillräckligt smal för att rymmas i ett 8-tumsrör. Utloppsriktningen är valbar mellan vertikal och lutande, vilket förhindrar att utloppsslangen viks eller böjs. Automatisk modell med hängande flottörsats eller elektrodsensor finns tillgänglig för LB-480 och LB-800. (*Ej LB-1500)

Utlopp 032-000-28
3" slangkoppling
3" utlopp med lämplig anslutning för slangkoppling
Vippa 106-TEG-10
Vippa för 1-faspumpar ( Fast monterad på pumpen)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 56103000tu
Motorskyddskontakt 230V med handautomatik (på-av)
Specifikationer
Amperekontroll 3,0A
Kabelgenomföring 2x M16
IP-adress 44
Brytare: AV-PÅ (0-I) skydd 3A 2x kabelgenomföringar M16, för användning av extern flottörbrytare Överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning, vilket förhindrar överhettning och skador.
Reparationssats för kabel 061-TEG-05
Reparationssats för kabel, 001-012-44 Cabtyre-kabelsats (10 m) H07RN8
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
Utlopp 032-000-28
3" slangkoppling
3" utlopp med lämplig anslutning för slangkoppling
Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 56103000tu
Motorskyddskontakt 230V med handautomatik (på-av)
Specifikationer
Amperekontroll 3,0A
Kabelgenomföring 2x M16
IP-adress 44
Brytare: AV-PÅ (0-I) skydd 3A 2x kabelgenomföringar M16, för användning av extern flottörbrytare Överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning, vilket förhindrar överhettning och skador.
Utlopp 032-000-28
3" slangkoppling
3" utlopp med lämplig anslutning för slangkoppling
Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Vippa 106-TEG-10
Vippa för 1-faspumpar ( Fast monterad på pumpen)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 56105000tu
Motorskyddskontakt 230V med handautomatik (på-av)
Specifikationer
Amperekontroll 5,0A
Kabelgenomföring 2x M16
IP-adress 44
Brytare: AV-PÅ (0-I) skydd 5A 2x kabelgenomföringar M16, för användning av extern flottörbrytare Överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning, vilket förhindrar överhettning och skador.
Reparationssats för kabel 061-TEG-05
Reparationssats för kabel, 001-012-44 Cabtyre-kabelsats (10 m) H07RN8
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
Utlopp 032-000-28
3" slangkoppling
3" utlopp med lämplig anslutning för slangkoppling
Förlängningssats för elektrod 090-125-14
Förlängningsfjäder för LB-480A, LB-800A, LSCE1.4S (2 st)
Förlängningselektrod för LB-480A, LB-800A (2 st)
Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 56105000tu
Motorskyddskontakt 230V med handautomatik (på-av)
Specifikationer
Amperekontroll 5,0A
Kabelgenomföring 2x M16
IP-adress 44
Brytare: AV-PÅ (0-I) skydd 5A 2x kabelgenomföringar M16, för användning av extern flottörbrytare Överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning, vilket förhindrar överhettning och skador.
Utlopp 032-000-25
3" BS-gängad koppling
3" utlopp med lämplig anslutning för gängad koppling
Utlopp 032-342-19
3" slangkoppling
3" utlopp med lämplig anslutning för slangkoppling
Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 56115006tu
Motorskyddskontakt 230V
Specifikationer
Amperekontroll 15,0A
Kabelgenomföring 2x M16
IP-adress 44
Brytare: AV-PÅ (0-I), belysta kabelgenomföringar med brytare M16 Överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning, vilket förhindrar överhettning och skador.
