LH-Dräneringspump

LH | /
Fråga oss

Trefas dräneringspumpar som klarar höga tryck och stora volymer. Genomflödesdesign ger maximal motorkylningseffektivitet vilket möjliggör kontinuerlig drift vid låga vattennivåer och utökad torrkörningskapacitet.

Teknisk data
  • ø Utlopp mm: 80 - 300
  • Typ av vätska: Dränering
  • Max. partikel hantering i mm: 6 - 20
  • Max. torrsubstans %: 3-5
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 1000 - 14000
  • Max. Lyfthöjd m: 18 - 177
  • Motoreffekt kW: 3,0 - 185
  • Fas / Spänning: 3-fas / 400V / 50Hz

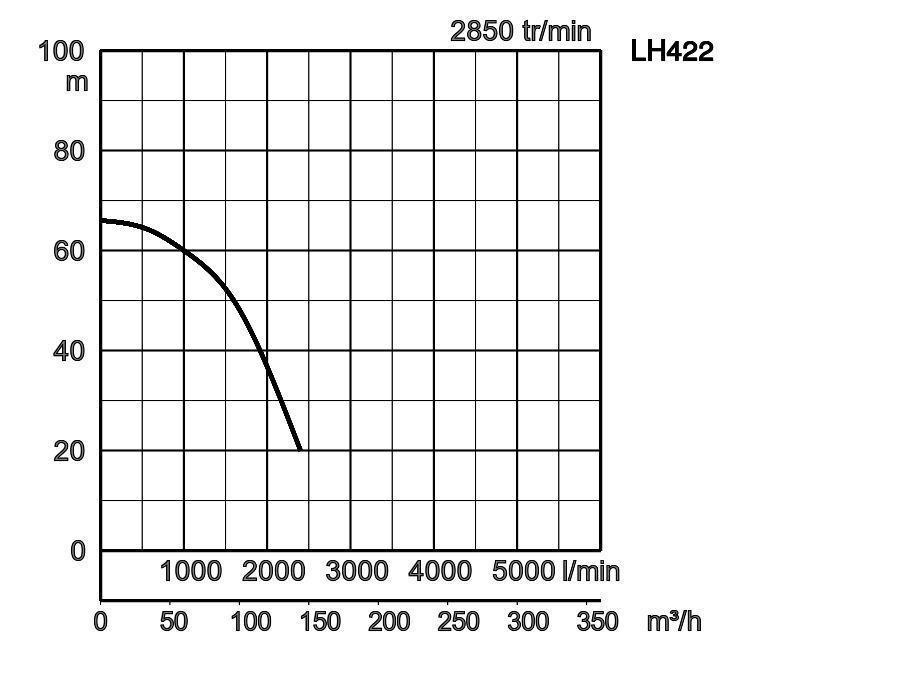

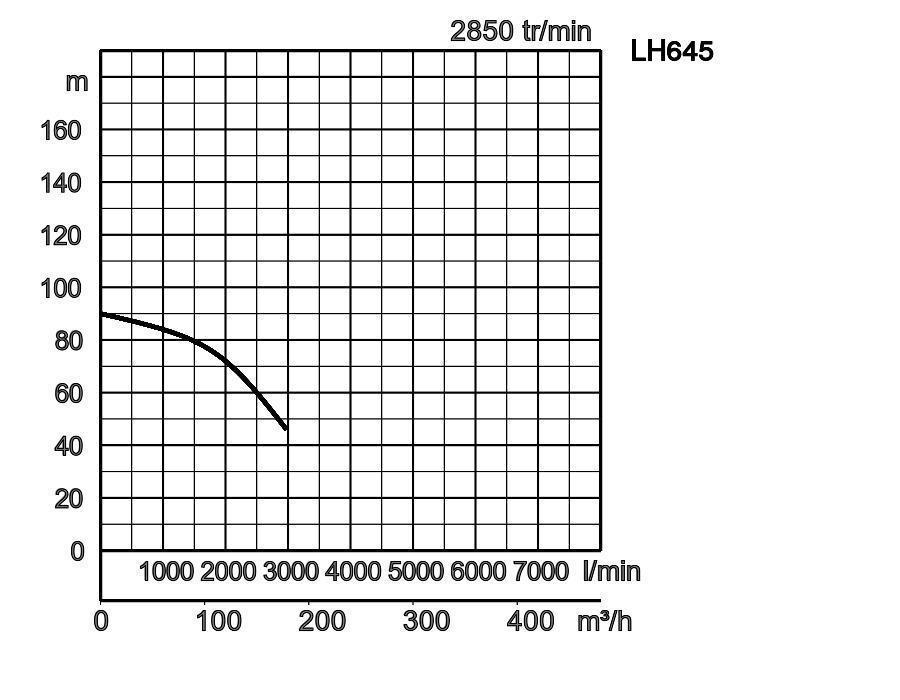

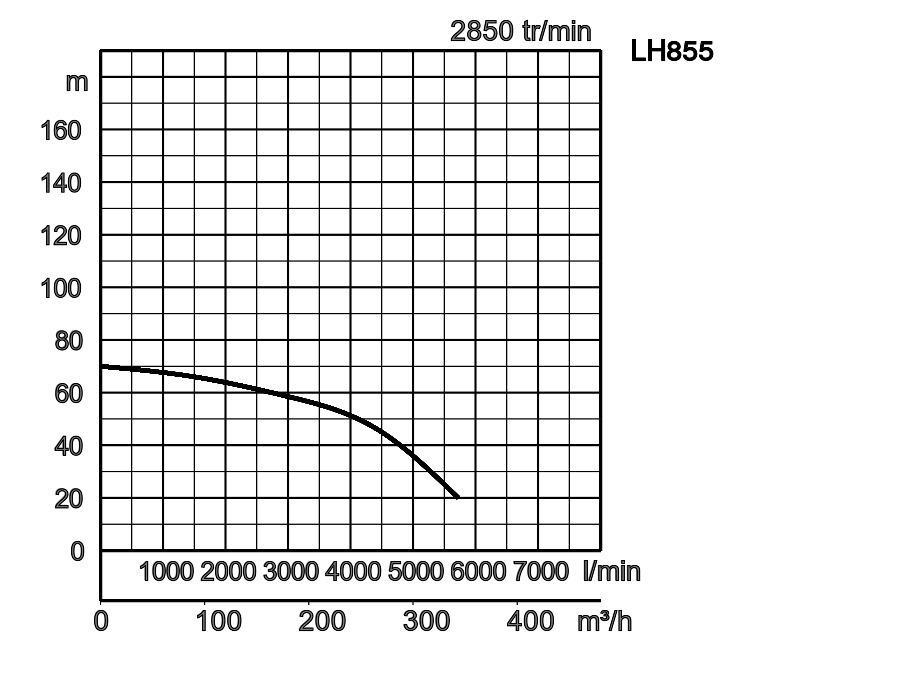

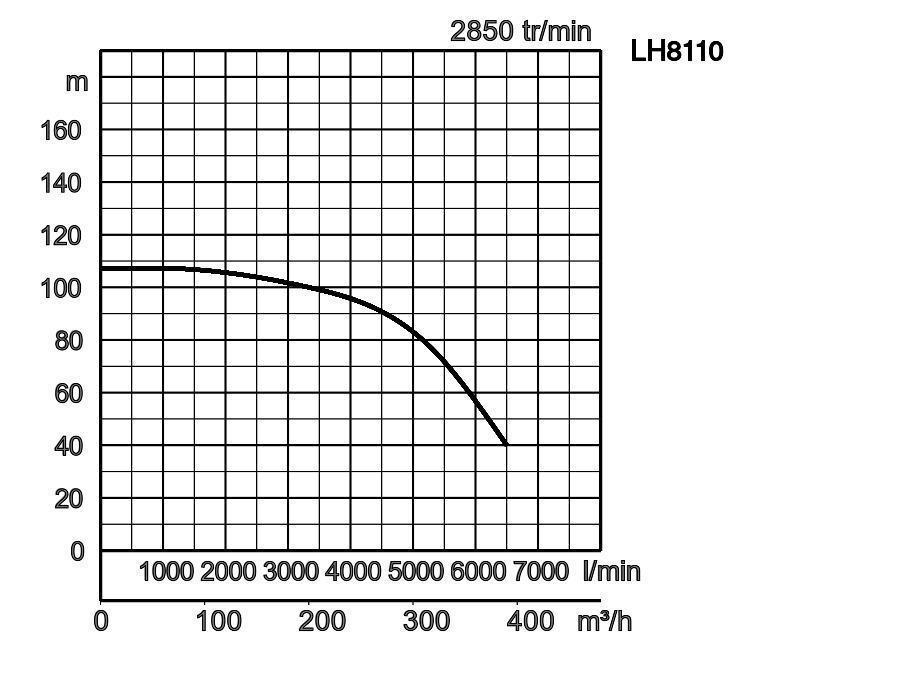

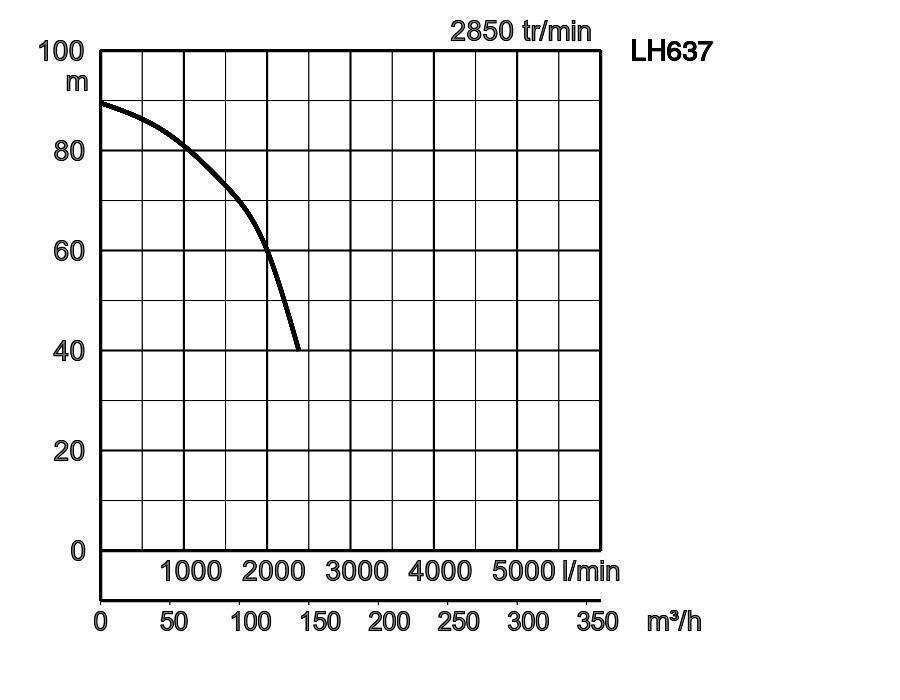

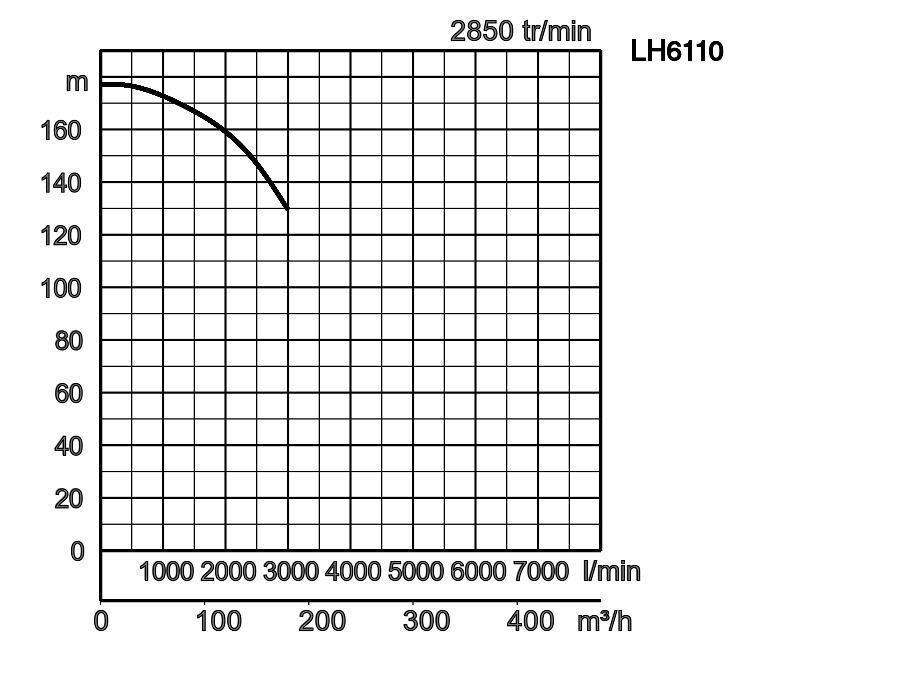

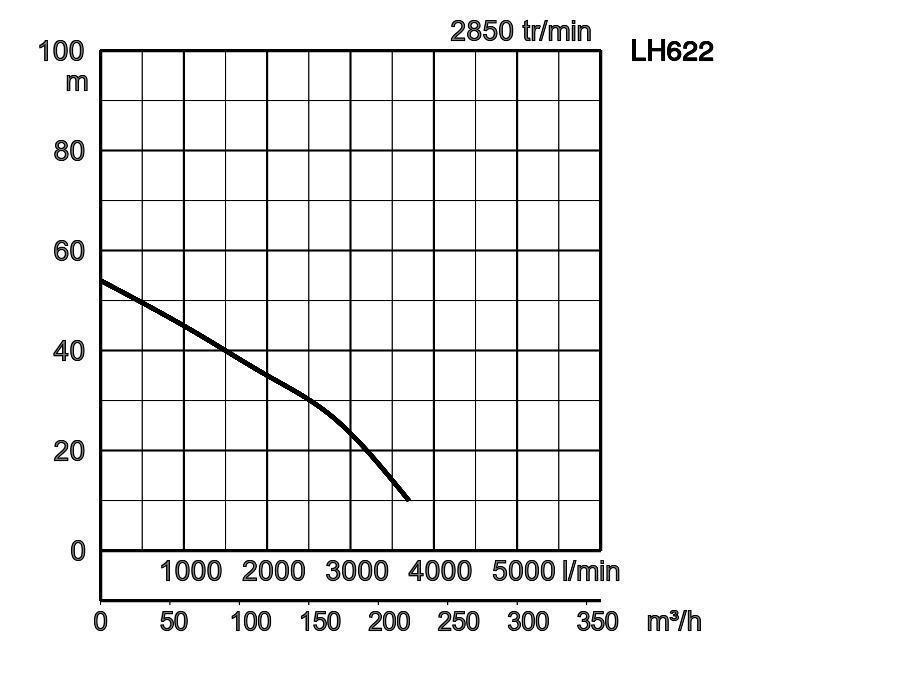

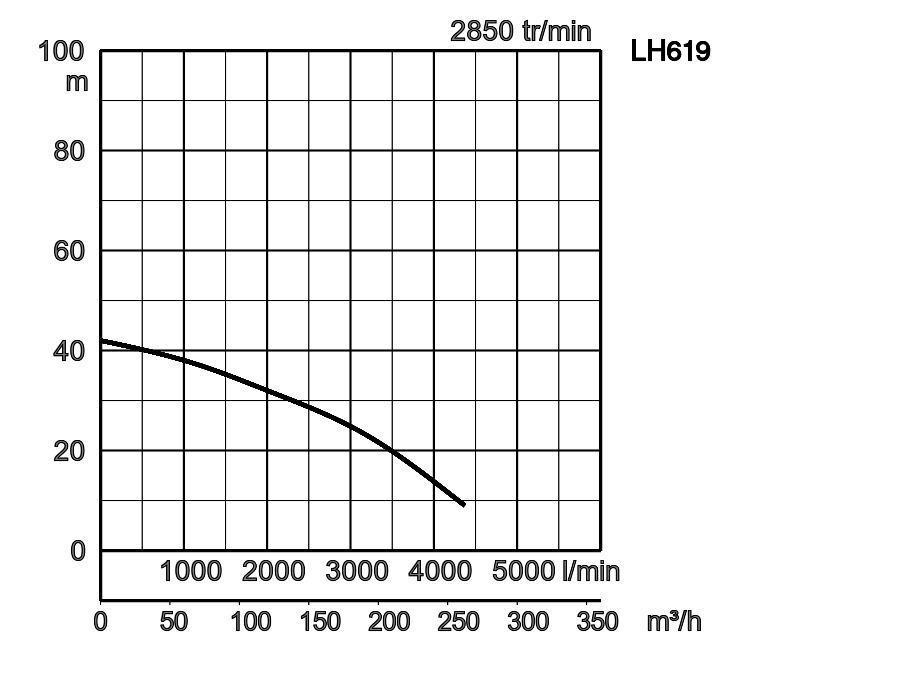

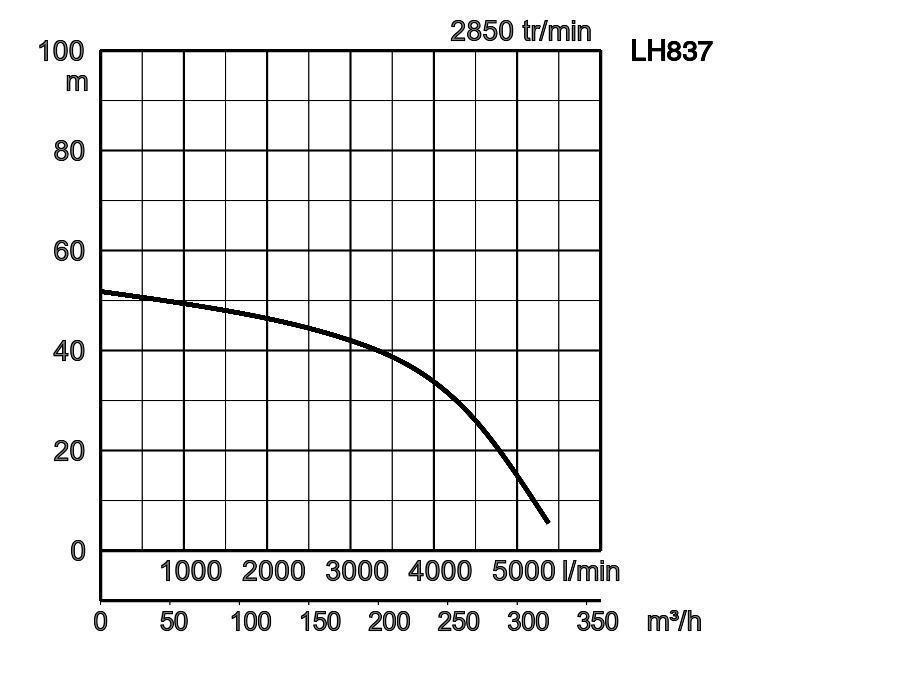

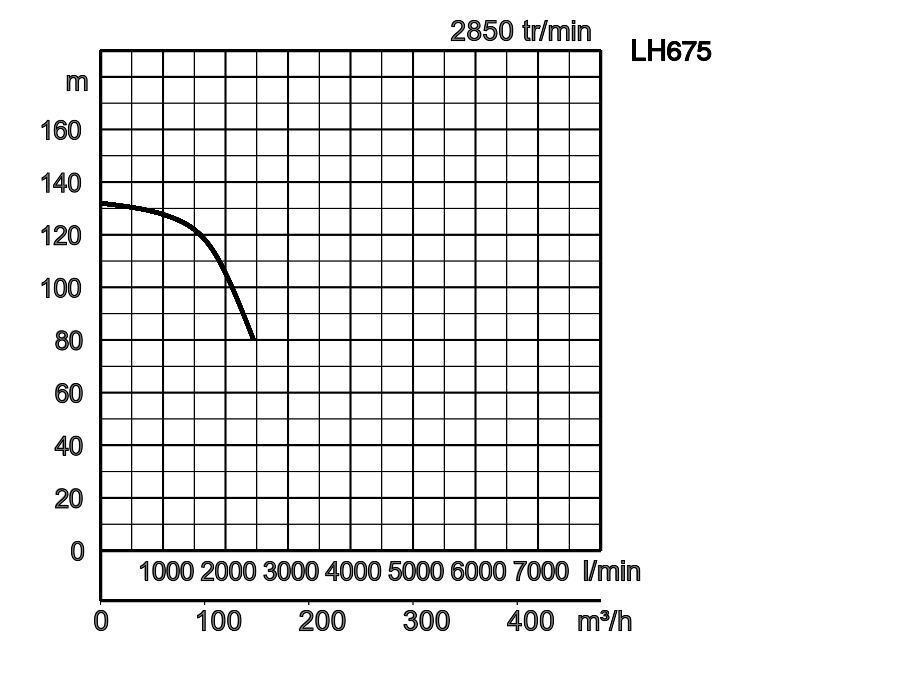

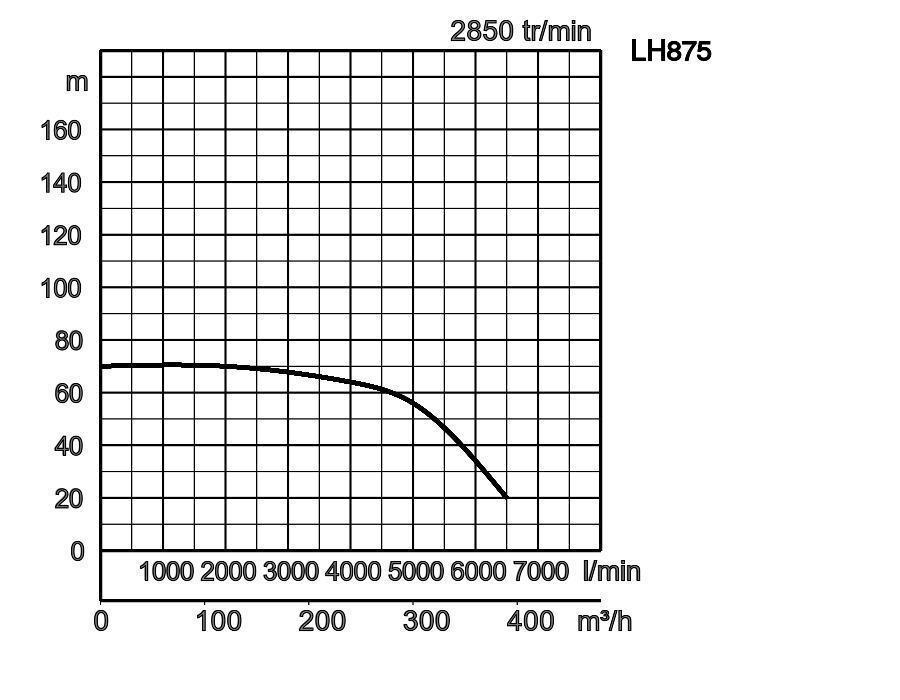

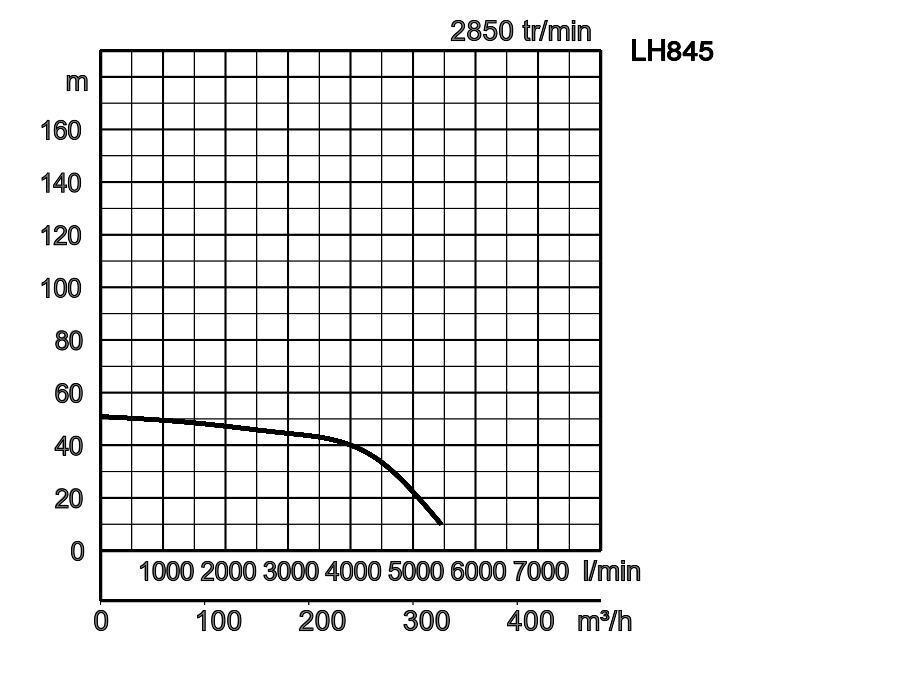

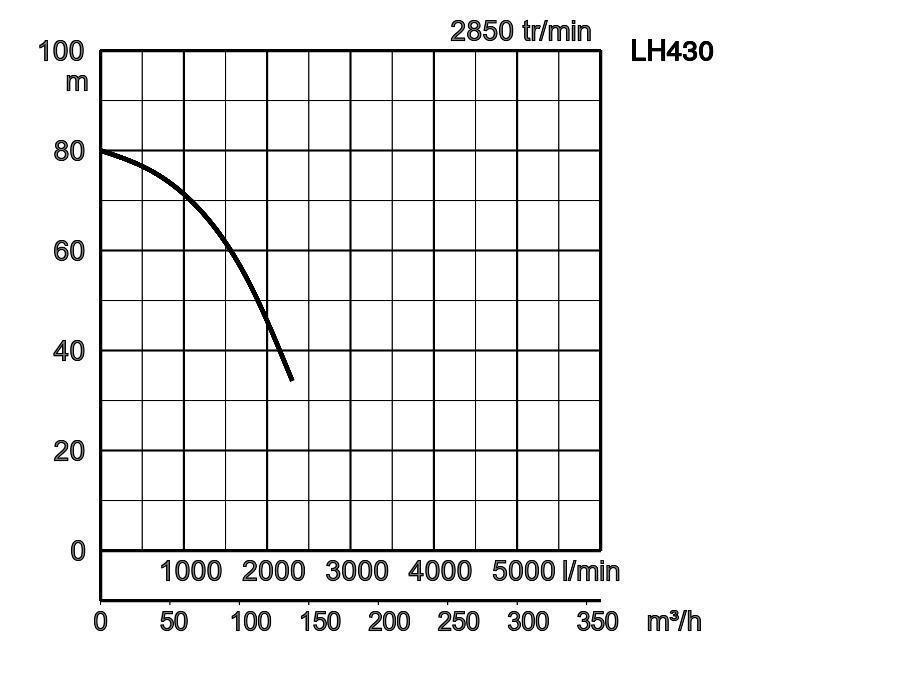

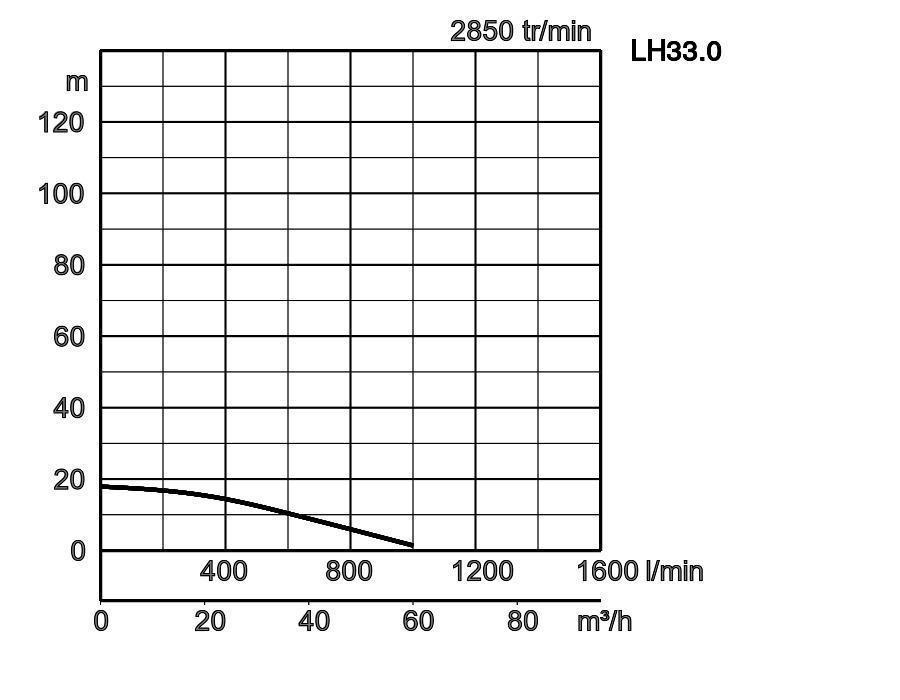

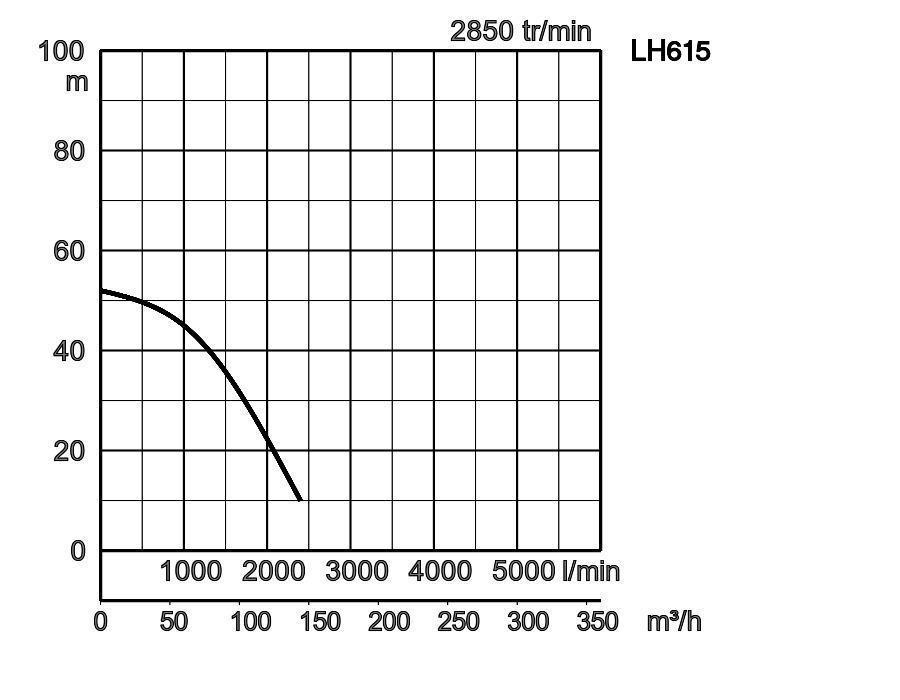

Prestanda kurva
1 O
2 O
3 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. torrsubstans % Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
LH33.0
1
80 Dränering 6 3-5 5-9 1000 18 3,0 3-fas / 400V / 50Hz
LH615
2
150 Dränering 8,50 3-5 5-9 2400 52 15,0 3-fas / 400V / 50Hz
LH619
3
150 Dränering 12 3-5 5-9 4370 42 19,0 3-fas / 400V / 50Hz
LH422
4
100 Dränering 6 3-5 5-9 2400 66 22,0 3-fas / 400V / 50Hz
LH622
5
150 Dränering 12 3-5 5-9 3750 54 22,0 3-fas / 400V / 50Hz
LH430
6
100 Dränering 6 3-5 5-9 2300 80 30,0 3-fas / 400V / 50Hz
LH637
7
150 Dränering 6 3-5 5-9 2380 89,50 37,0 3-fas / 400V / 50Hz
LH837
8
200 Dränering 20 3-5 5-9 5375 51,80 37,0 3-fas / 400V / 50Hz
LH645
9
150 Dränering 6 3-5 5-9 2975 90 45,0 3-fas / 400V / 50Hz
LH845
10
200 Dränering 20 3-5 5-9 5450 50,80 45,0 3-fas / 400V / 50Hz
LH855
11
200 Dränering 20 3-5 5-9 5725 70 55,0 3-fas / 400V / 50Hz
LH675
12
150 Dränering 8 3-5 5-9 2450 132 75,0 3-fas / 400V / 50Hz
LH875
13
200 Dränering 20 3-5 5-9 6500 70 75,0 3-fas / 400V / 50Hz
LH6110
14
150 Dränering 10 3-5 5-9 3000 177 110,0 3-fas / 400V / 50Hz
LH8110
15
200 Dränering 20 3-5 5-9 6500 107 110,0 3-fas / 400V / 50Hz
LH12185D 16 300 Dränering 20 3-5 5-9 14000 85 185 3-fas / 400V / 50Hz
ø Utlopp mm 80
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 1000
Max. Lyfthöjd m 18
Motoreffekt kW 3,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Dränering
Max. partikel hantering i mm 8,50
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 2400
Max. Lyfthöjd m 52
Motoreffekt kW 15,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Dränering
Max. partikel hantering i mm 12
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 4370
Max. Lyfthöjd m 42
Motoreffekt kW 19,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 2400
Max. Lyfthöjd m 66
Motoreffekt kW 22,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Dränering
Max. partikel hantering i mm 12
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 3750
Max. Lyfthöjd m 54
Motoreffekt kW 22,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 2300
Max. Lyfthöjd m 80
Motoreffekt kW 30,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 2380
Max. Lyfthöjd m 89,50
Motoreffekt kW 37,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Dränering
Max. partikel hantering i mm 20
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 5375
Max. Lyfthöjd m 51,80
Motoreffekt kW 37,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 2975
Max. Lyfthöjd m 90
Motoreffekt kW 45,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Dränering
Max. partikel hantering i mm 20
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 5450
Max. Lyfthöjd m 50,80
Motoreffekt kW 45,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Dränering
Max. partikel hantering i mm 20
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 5725
Max. Lyfthöjd m 70
Motoreffekt kW 55,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Dränering
Max. partikel hantering i mm 8
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 2450
Max. Lyfthöjd m 132
Motoreffekt kW 75,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Dränering
Max. partikel hantering i mm 20
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 6500
Max. Lyfthöjd m 70
Motoreffekt kW 75,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Dränering
Max. partikel hantering i mm 10
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 3000
Max. Lyfthöjd m 177
Motoreffekt kW 110,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 200
Typ av vätska Dränering
Max. partikel hantering i mm 20
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 6500
Max. Lyfthöjd m 107
Motoreffekt kW 110,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 300
Typ av vätska Dränering
Max. partikel hantering i mm 20
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 14000
Max. Lyfthöjd m 85
Motoreffekt kW 185
Fas / Spänning 3-fas / 400V / 50Hz
Allmän
ø Utlopp mm 80 - 300
Utloppsanslutning Gängad fläns, JIS 10K fläns, JIS 20K fläns
Pumpande vätska
Typ av vätska Dränering
Temperatur 0-40°C
Max. partikel hantering i mm 6 - 20
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 1000 - 14000
Max. Lyfthöjd m 18 - 177
Pump
Komponenter
Impeller Fläkthjul av sluten typ, Dubbelt sug
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Gjutning av kromjärn
Hölje Segjärnsgjutning EN-GJS-450-10, Gråjärnsgjutning EN-GJL-200, Segjärnsgjutning EN-GJS-700-2
Pumpkropp Stål , Strukturerat stål
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 3,0 - 185
Startmetod direkt online , stjärna/delta
Lämplig för frekvensomriktare Ja
Lämplig för mjukstartare Ja
Typ, poler Induktionsmotor, 2 poler, IP68
Isolering Isoleringsklass B, Isoleringsklass F
Fas / Spänning 3-fas / 400V / 50Hz
Varvtal 2820 - 2965
Motorskydd (inbyggt) Cirkelt termiskt urtag, Miniatyrskydd
Märkström 6,50 - 310
Material
Mantel Gråjärnsgjutning EN-GJL-200, Gråjärnsgjutning EN-GJL-250
Axel Rostfritt stål EN-X30Cr13
Kabel NSSHÖU 4C*1,5mm², NSSHÖU 4C*10mm², NSSHÖU 7C*35mm²/2C*2,5mm², NSSHÖU 4C*6,0mm², NSSHÖU(3C*35mm²,3*16mm²/3E,3*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E), NSSHÖU 7C*35mm²/3C*2,5mm², NSSHÖU(3C*70mm²,3*35mm²/3E,3*2,5ST);NSSHÖU (3C*70mm², 3*35mm²/3E, 2*2,5ST)
Kabellängd 20m
Övrigt
Torrvikt Kg 42 - 1950
Tryckmotstånd max. 50m
Dimension i mm
W1: lägsta vattennivå vid körning
  • LH33.0
W1: lägsta vattennivå vid körning
  • LH615
  • LH619
  • LH422
  • LH622
  • LH430
  • LH637
  • LH837
  • LH645
  • LH845
  • LH855
  • LH675
  • LH875
  • LH690
  • LH890
  • LH6110
  • LH8110
W1: lägsta vattennivå vid körning
  • LH12185D
ModèlesBB1DD1W1d
LH33.0591-185-15080
LH6151014777330-185150
LH61913521051420-250150
LH42213521051420-250100
LH62213521051420-250150
LH43013521051420-250100
LH63714481027530-180150
LH83714881027530-180200
LH64514481027530-180150
LH84514881027530-180200
LH85517161255550-200200
LH67516761255563-200150
LH87517161255563-200200
LH611018871485592-200150
LH811018871485592-200200
LH12185D20081755773743700300

LH-serien är en dränkbar trefas gjutjärnspump för högt tryck. Dess cylindriska och smala design passar utmärkt för installationer i smala utrymmen t.ex. i ett brunnshölje för djup brunnavvattning. Med flänsutloppet i mitten säkerställer en stabil installation även om den är fixerad av utloppsröret. Den övre utlopps- och genomströmningsdesignen ger maximal motorkylningseffektivitet, vilket möjliggör kontinuerlig drift vid låga vattennivåer och utökad torrkörningskapacitet. Pumpen har tryckavlastningsportar som förhindrar att pumptrycket appliceras på axeltätningen.(* exklusive LH33.0)

Utlopp 032-000-45
2" BS-gängad koppling
2" utlopp med lämplig anslutning för gängad koppling
Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Flänsadapter 048-TEG-05
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 6" JIS 10K - 6" DIN PN10
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 547253203tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 25,0A - 32,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587253203
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 25-32A DFK IP67
Specifikationer
Amperekontroll 25,0A - 32,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 9216212
Motorskydd Stickkontakt,On/Off brytare, Rotationskontroll med uttag för vippa CEE 32A med vridbrytare On/Off
Specifikationer
Amperekontroll 25,0A - 32,0A
Kabelgenomföring M32, 2x M16
IP-adress 54
Vridomkopplare (I-0-II), skydd med justering av respektive märkström, kontaktor: 15 kW, med fasvändare, driftindikering och rotationsfältskontroll, 2x kabelgenomföring M16, 1x M32 Överbelastningsskydd: Kopplar automatiskt bort motorn vid
Flänsadapter 048-TEG-05
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 6" JIS 10K - 6" DIN PN10
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Flänsadapter 048-TEG-04
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 4" JIS 10K - 4" DIN PN10
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Flänsadapter 048-TEG-05
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 6" JIS 10K - 6" DIN PN10
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Flänsadapter 048-TEG-04
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 4" JIS 10K - 4" DIN PN10
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Flänsadapter 048-TEG-05
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 6" JIS 10K - 6" DIN PN10
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Flänsadapter 048-TEG-08
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 8" JIS 10K - 8" DIN PN10
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Boosteradapter 022-TEG-20
Boosteradapter för LH837-50
Boosteradapter avsedd för att seriekoppla två pumpar, vilket möjliggör högre tryckhöjd för krävande applikationer.
Flänsadapter 048-TEG-05
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 6" JIS 10K - 6" DIN PN10
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Boosteradapter 022-TEG-22
Boosteradapter för LH645-50
Boosteradapter avsedd för att seriekoppla två pumpar, vilket möjliggör högre tryckhöjd för krävande applikationer.
Flänsadapter 048-TEG-08
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 8" JIS 10K - 8" DIN PN10
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Flänsadapter 048-TEG-08
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 8" JIS 10K - 8" DIN PN10
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Flänsadapter 048-TEG-06
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 6" JIS 20K - 6" DIN PN16
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Boosteradapter 022-TEG-21
Boosteradapter för LH675-51
Boosteradapter avsedd för att seriekoppla två pumpar, vilket möjliggör högre tryckhöjd för krävande applikationer.
Flänsadapter 048-TEG-08
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 8" JIS 10K - 8" DIN PN10
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Flänsadapter 048-TEG-07
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 6" JIS 20K - 6" DIN PN25
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Boosteradapter 022-TEG-23
Boosteradapter för LH6110-51
Boosteradapter avsedd för att seriekoppla två pumpar, vilket möjliggör högre tryckhöjd för krävande applikationer.
Flänsadapter 048-TEG-09
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 8" JIS 10K - 8" DIN PN16
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Boosteradapter 022-TEG-24
Boosteradapter för LH8110-51
Boosteradapter avsedd för att seriekoppla två pumpar, vilket möjliggör högre tryckhöjd för krävande applikationer.
