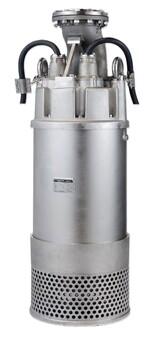

LH-14/LH-W-14-serien är en nedsänkbar, korrosionsbeständig pump i rostfritt stål med hög lyfthöjd baserad på LH-designen för hantering av aggressiva och korrosiva vätskor.
| Model | Colour code curve | ø Utlopp mm | Typ av vätska | Max. partikel hantering i mm | Max. torrsubstans % | Max. PH-värde | Max. Kapacitet l/min | Max. Lyfthöjd m | Motoreffekt kW | Fas / Spänning |
|---|---|---|---|---|---|---|---|---|---|---|
| LH422-14 | 1 | 100 | Dränering | 6 | 3-5 | 3-10 | 2400 | 66 | 22,0 | 3-fas / 400V / 50Hz |
| LH637-14 | 2 | 150 | Dränering | 6 | 3-5 | 3-10 | 2380 | 89,50 | 37,0 | 3-fas / 400V / 50Hz |
| LH837-14 | 3 | 200 | Dränering | 20 | 3-5 | 3-10 | 5375 | 51,80 | 37,0 | 3-fas / 400V / 50Hz |
| LH6110-14 | 4 | 150 | Dränering | 10 | 3-5 | 3-10 | 3000 | 177 | 110,0 | 3-fas / 400V / 50Hz |
| LH8110-14 | 5 | 200 | Dränering | 20 | 3-5 | 3-10 | 6500 | 107 | 110,0 | 3-fas / 400V / 50Hz |
| LH311W-14 | 6 | 80 | Dränering | 8,50 | 3-5 | 3-10 | 700 | 81 | 11,0 | 3-fas / 400V / 50Hz |
| LH322W-14 | 7 | 80 | Dränering | 8,50 | 3-5 | 3-10 | 940 | 102 | 22,0 | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 100 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 6 |
| Max. torrsubstans % | 3-5 |
| Max. PH-värde | 3-10 |
| Max. Kapacitet l/min | 2400 |
| Max. Lyfthöjd m | 66 |
| Motoreffekt kW | 22,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 150 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 6 |
| Max. torrsubstans % | 3-5 |
| Max. PH-värde | 3-10 |
| Max. Kapacitet l/min | 2380 |
| Max. Lyfthöjd m | 89,50 |
| Motoreffekt kW | 37,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 200 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 20 |
| Max. torrsubstans % | 3-5 |
| Max. PH-värde | 3-10 |
| Max. Kapacitet l/min | 5375 |
| Max. Lyfthöjd m | 51,80 |
| Motoreffekt kW | 37,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 150 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 10 |
| Max. torrsubstans % | 3-5 |
| Max. PH-värde | 3-10 |
| Max. Kapacitet l/min | 3000 |
| Max. Lyfthöjd m | 177 |
| Motoreffekt kW | 110,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 200 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 20 |
| Max. torrsubstans % | 3-5 |
| Max. PH-värde | 3-10 |
| Max. Kapacitet l/min | 6500 |
| Max. Lyfthöjd m | 107 |
| Motoreffekt kW | 110,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8,50 |
| Max. torrsubstans % | 3-5 |
| Max. PH-värde | 3-10 |
| Max. Kapacitet l/min | 700 |
| Max. Lyfthöjd m | 81 |
| Motoreffekt kW | 11,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8,50 |
| Max. torrsubstans % | 3-5 |
| Max. PH-värde | 3-10 |
| Max. Kapacitet l/min | 940 |
| Max. Lyfthöjd m | 102 |
| Motoreffekt kW | 22,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 80 - 200 |
|---|---|
| Utloppsanslutning | JIS 10K fläns, JIS 20K fläns |
| Typ av vätska | Dränering |
|---|---|
| Temperatur | 0-40°C |
| Max. partikel hantering i mm | 6 - 20 |
| Max. torrsubstans % | 3-5 |
| Max. PH-värde | 3-10 |
| Max. Kapacitet l/min | 700 - 6500 |
| Max. Lyfthöjd m | 51,80 - 177 |
| Impeller | Fläkthjul av sluten typ |
|---|---|
| Kullager | Skärmade kullager |
| Mekanisk tätning | Dubbel mekanisk tätning i oljebad |
| Impeller | Rostfritt stålgjutgods DIN G-X6CrNiMo1810 |
|---|---|
| Hölje | Rostfritt stålgjutgods DIN G-X6CrNiMo1810 |
| Sugplatta | Rostfritt stålgjutgods DIN G-X6CrNiMo1810 |
| Pumpkropp | Rostfritt stål EN-X5CrNiMo17-12-2 |
| Mekanisk tätning | Kiselkarbid |
| Motoreffekt kW | 11,0 - 110,0 |
|---|---|
| Startmetod | direkt online , stjärna/delta |
| Lämplig för frekvensomriktare | Ja |
| Lämplig för mjukstartare | Ja |
| Typ, poler | Induktionsmotor, 2 poler, IP68 |
| Isolering | Isoleringsklass F |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| Varvtal | 2930 - 2965 |
| Motorskydd (inbyggt) | Miniatyrskydd |
| Märkström | 26 - 200 |
| Axel | Rostfritt stål EN-X5CrNiMo17-12-2 |
|---|---|
| Kabel | NSSHÖU 4C*10mm² + 2*1,5ST, NSSHÖU(3C*35mm²,3*16mm²/3E,3*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E), NSSHÖU 7C*35mm²/2C*2,5mm² |
| Kabellängd | 20m |
| Torrvikt Kg | 320 - 1400 |
|---|---|
| Tryckmotstånd | max. 50m |
| Modèles | B | B1 | D | W1 | d |
|---|---|---|---|---|---|
| LH422-14 | 1352 | 1051 | 420 | 250 | 100 |
| LH637-14 | 1448 | 1027 | 530 | 180 | 150 |
| LH837-14 | 1488 | 1027 | 530 | 80 | 200 |
| LH6110-14 | 1887 | 1485 | 592 | 200 | 150 |
| LH8110-14 | 1887 | 1485 | 592 | 200 | 200 |
| LH311W-14 | 1184 | 927 | 330 | 200 | 80 |
| LH322W-14 | 1275 | 1018 | 330 | 300 | 80 |
Delarna som är i kontakt med mediet är gjorda av 316 rostfritt stål, vilket gör att det tål extrema applikationer vid konstruktion, ballast och gruvdrift. Den cylindriska och slimmade designen möjliggör installation i ett brunnshölje för djup brunnavvattning. Mittflänskonstruktionen säkerställer en stabil installation även om den är fixerad av utloppsröret. Pumpen är utrustad med tätningstryckavlastningsportar som förhindrar att pumptrycket skadar axeltätningen.
