LH-W - Dräneringspump

LH-W | 400V / 50Hz
Fråga oss

Trefas dräneringspumpar utrustade med dubbla pumphjul som klarar mycket höga tryckhöjder. Gjutjärnskonstruktion ger exceptionell prestanda under tuffa driftsförhållanden. Med denna design är basen liten, vilket möjliggör bra placering i trånga utrymmen.

Teknisk data
  • ø Utlopp mm: 50 - 100
  • Typ av vätska: Dränering
  • Max. partikel hantering i mm: 6 - 8,50
  • Max. torrsubstans %: 3-5
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 490 - 2000
  • Max. Lyfthöjd m: 39 - 216
  • Motoreffekt kW: 3,0 - 110,0
  • Fas / Spänning: 3-fas / 400V / 50Hz

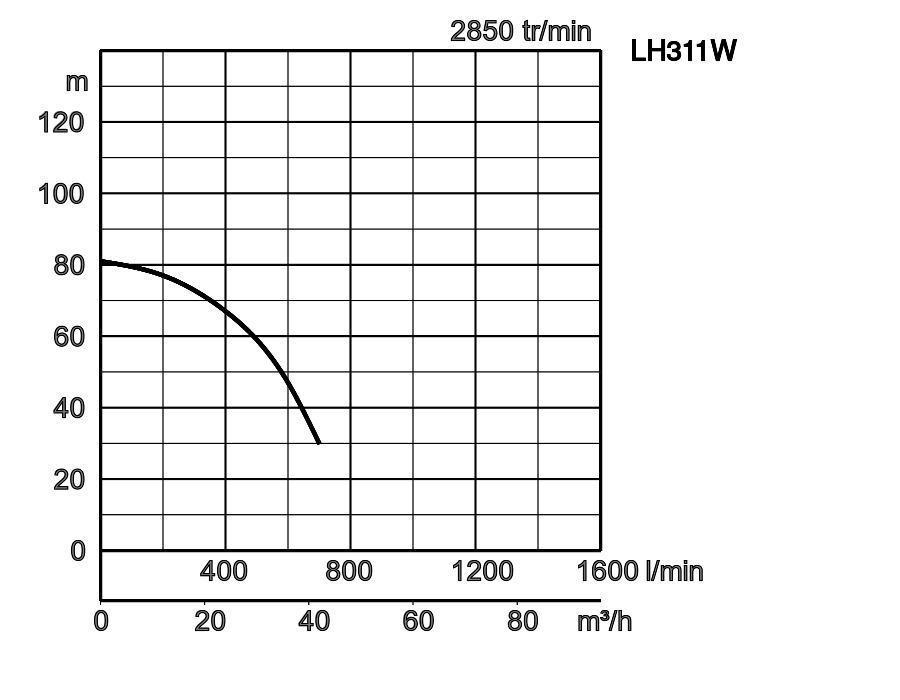

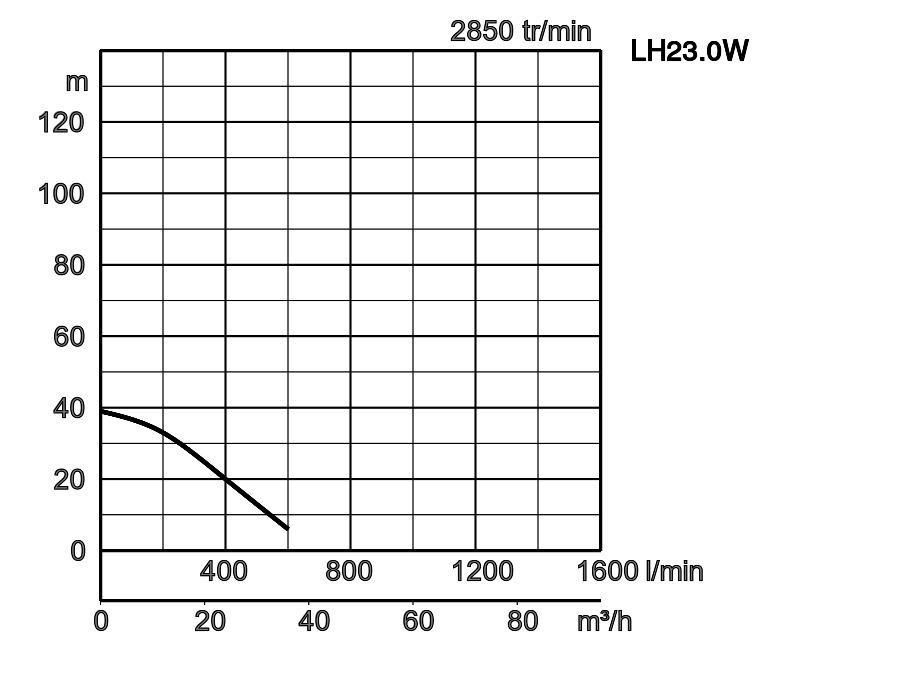

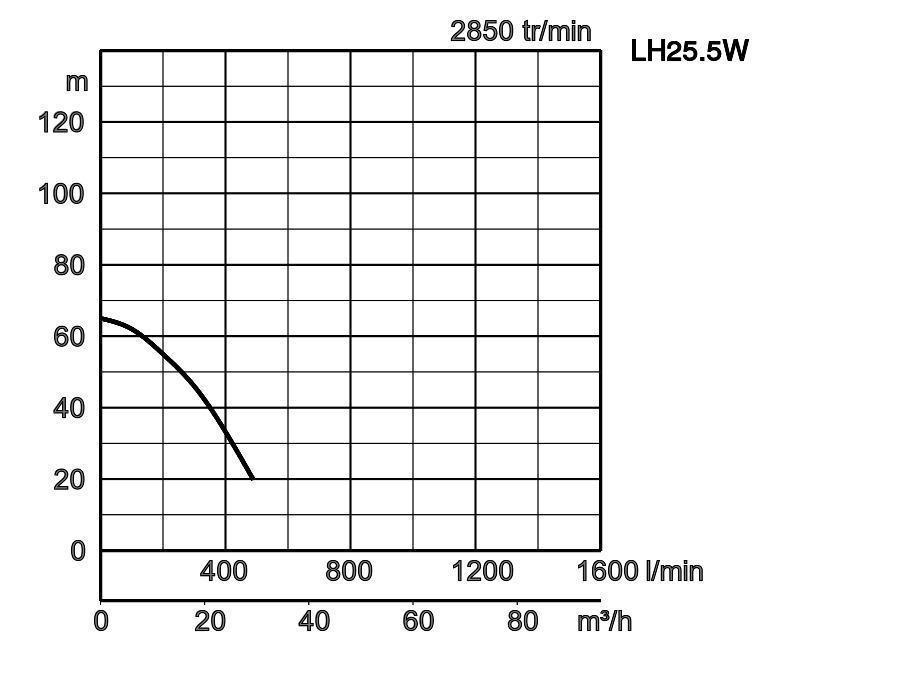

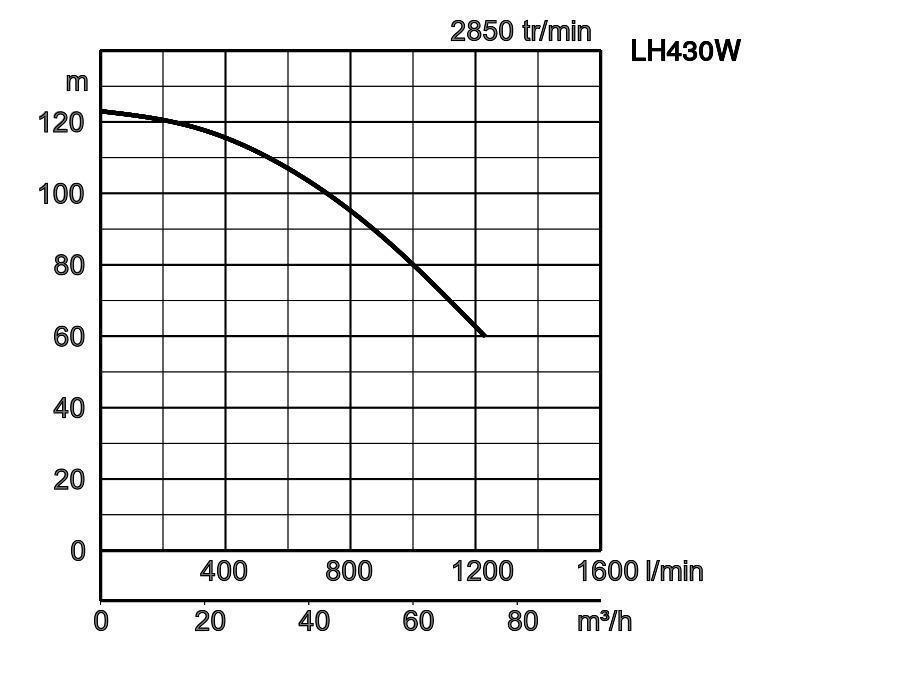

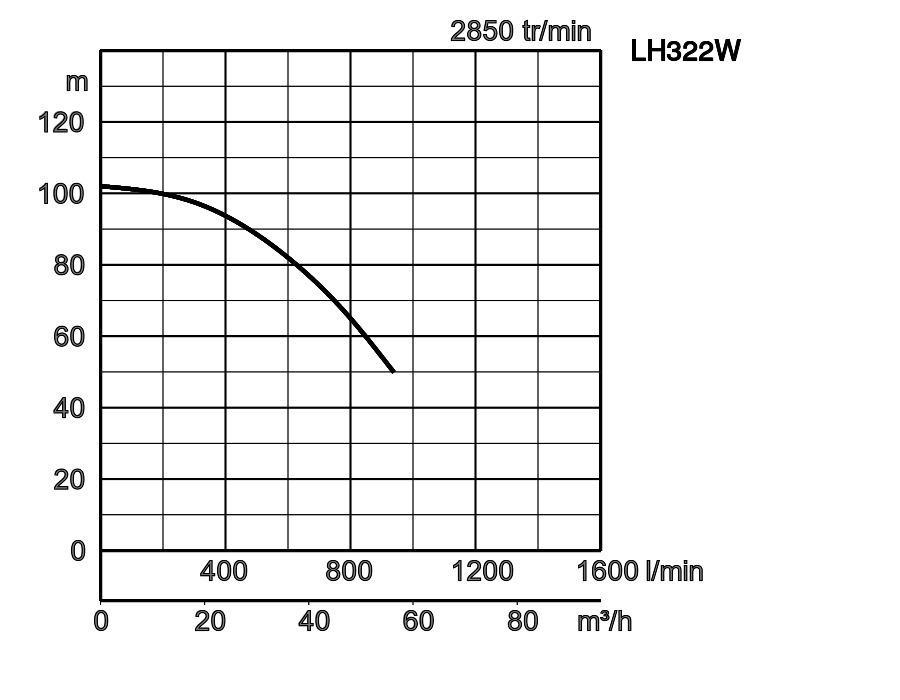

Prestanda kurva
1 O
2 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. torrsubstans % Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
LH23.0W
1
50 Dränering 6 3-5 5-9 600 39 3,0 3-fas / 400V / 50Hz
LH25.5W
2
50 Dränering 6 3-5 5-9 490 65 5,5 3-fas / 400V / 50Hz
LH311W
3
80 Dränering 8,50 3-5 5-9 700 81 11,0 3-fas / 400V / 50Hz
LH322W
4
80 Dränering 8,50 3-5 5-9 940 102 22,0 3-fas / 400V / 50Hz
LH430W
5
100 Dränering 8,50 3-5 5-9 1230 123 30,0 3-fas / 400V / 50Hz
LH4110W
6
100 Dränering 8 3-5 5-9 2000 216 110,0 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 600
Max. Lyfthöjd m 39
Motoreffekt kW 3,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Dränering
Max. partikel hantering i mm 6
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 490
Max. Lyfthöjd m 65
Motoreffekt kW 5,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 80
Typ av vätska Dränering
Max. partikel hantering i mm 8,50
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 700
Max. Lyfthöjd m 81
Motoreffekt kW 11,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 80
Typ av vätska Dränering
Max. partikel hantering i mm 8,50
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 940
Max. Lyfthöjd m 102
Motoreffekt kW 22,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Dränering
Max. partikel hantering i mm 8,50
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 1230
Max. Lyfthöjd m 123
Motoreffekt kW 30,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Dränering
Max. partikel hantering i mm 8
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 2000
Max. Lyfthöjd m 216
Motoreffekt kW 110,0
Fas / Spänning 3-fas / 400V / 50Hz
Allmän
ø Utlopp mm 50 - 100
Utloppsanslutning Gängad fläns, JIS 20K fläns
Pumpande vätska
Typ av vätska Dränering
Temperatur 0-40°C
Max. partikel hantering i mm 6 - 8,50
Max. torrsubstans % 3-5
Max. PH-värde 5-9
Max. Kapacitet l/min 490 - 2000
Max. Lyfthöjd m 39 - 216
Pump
Komponenter
Impeller Fläkthjul av sluten typ
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Gjutning av kromjärn
Hölje Segjärnsgjutning EN-GJS-450-10, Gråjärnsgjutning EN-GJL-200
Pumpkropp Stål , Strukturerat stål, Kolstål
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 3,0 - 110,0
Startmetod direkt online , stjärna/delta
Lämplig för frekvensomriktare Ja
Lämplig för mjukstartare Ja
Typ, poler Induktionsmotor, 2 poler, IP68
Isolering Isoleringsklass B, Isoleringsklass F
Fas / Spänning 3-fas / 400V / 50Hz
Varvtal 2820 - 2965
Motorskydd (inbyggt) Cirkelt termiskt urtag, Miniatyrskydd
Märkström 6,50 - 209
Material
Mantel Gråjärnsgjutning EN-GJL-200
Axel Rostfritt stål EN-X30Cr13
Kabel NSSHÖU 4C*1,5mm², NSSHÖU 4C*2,5mm², NSSHÖU 4C*4,0mm², NSSHÖU 4C*10mm², NSSHÖU 7C*35mm²/2C*2,5mm², NSSHÖU(3C*35mm²,3*16mm²/3E,3*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E)
Kabellängd 20m
Övrigt
Torrvikt Kg 46 - 1270
Tryckmotstånd max. 50m

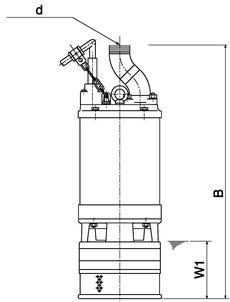

Dimension i mm
W1: lägsta vattennivå vid körning
  • LH23.0W
  • LH25.5W
  • LH311W
  • LH322W
  • LH430W
  • LH4110W
ModèlesBDD1W1d
LH23.0W591185-15050
LH25.5W750240-17050
LH311W1030270-20080
LH322W1234330-30080
LH430W1375330-300100
LH4110W1825616592380100

LH-W-serien är en trefas gjutjärnspump för extra högt tryck med dubbla pumphjul. Installationer i trånga utrymmen som djupa brunnar är inga problem tack vare dess slimmade design. Den centrala flänskonstruktionen säkerställer en stabil installation även om den är fixerad av utloppsröret.*1 Den övre utlopps- och genomströmningsdesignen ger maximal motorkylningseffektivitet, vilket möjliggör kontinuerlig drift vid låga vattennivåer och utökad torrkörningskapacitet. Pumpen har tryckavlastningsportar som förhindrar att pumptrycket appliceras på axeltätningen.*2

*1 exklusive LH4110W *2 exklusive LH23.0W

Utlopp 032-000-25
3" BS-gängad koppling
3" utlopp med lämplig anslutning för gängad koppling
Utlopp 032-342-19
3" slangkoppling
3" utlopp med lämplig anslutning för slangkoppling
Oljesensor TSS-TEG-08
TSS-oljesensor M8 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 547151003tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547251003tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 5571510000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 6,0A - 10,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572510000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 6,0A - 10,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 587151003
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 16/5 6h 6,3-10A DFK IP67
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587251003
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 6,3-10A DFK IP67
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 547151603tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547251603tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 5571512000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 9,0A - 12,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572512000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 9,0A - 12,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 587151603
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE MS PW-kontakt 16/5 6h 10-16A DFK IP67
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587251603
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 10-16A DFK IP67
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Boosteradapter 022-TEG-26
Boosteradapter för LH25.5W-50
Boosteradapter avsedd för att seriekoppla två pumpar, vilket möjliggör högre tryckhöjd för krävande applikationer.
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 547252503tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587252503
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 20-25A DFK IP67
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 9216210
Motorskydd Stickkontakt,On/Off brytare, Rotationskontroll med uttag för vippa CEE 32A med vridbrytare On/Off
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32, 2x M16
IP-adress 54
vridomkopplare (I-0-II), skydd med justering av respektive märkström, kontaktor: 12,5 kW, med fasvändare, driftindikering och rotationsfältskontroll, 2x kabelgenomföring M16, 1x M32 Överbelastningsskydd: Kopplar automatiskt från motorn i
Boosteradapter 022-TEG-25
Boosteradapter för LH311W-50
Boosteradapter avsedd för att seriekoppla två pumpar, vilket möjliggör högre tryckhöjd för krävande applikationer.
Flänsadapter 048-TEG-01
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 3" JIS 20K - 3" DIN PN16
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Flänsadapter 048-TEG-02
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 4" JIS 20K - 4" DIN PN16
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Flänsadapter 048-TEG-03
Flänsadapter JIS/DIN
Specifikationer
Antal bulthål 8
Flänsadapter för 4" JIS 20K - 4" DIN PN25
