Starka enfas dräneringspumpar som klarar stora flöden vid höga tryck. Ger utmärkt prestanda under tuffa driftsförhållanden. En högpresterande motor på 2,2 kW möjliggör långa driftsperioder medan den är delvis nedsänkt.
| Model | Colour code curve | ø Utlopp mm | Typ av vätska | Max. partikel hantering i mm | Max. torrsubstans % | Max. PH-värde | Max. Kapacitet l/min | Max. Lyfthöjd m | Motoreffekt kW | Fas / Spänning |
|---|---|---|---|---|---|---|---|---|---|---|

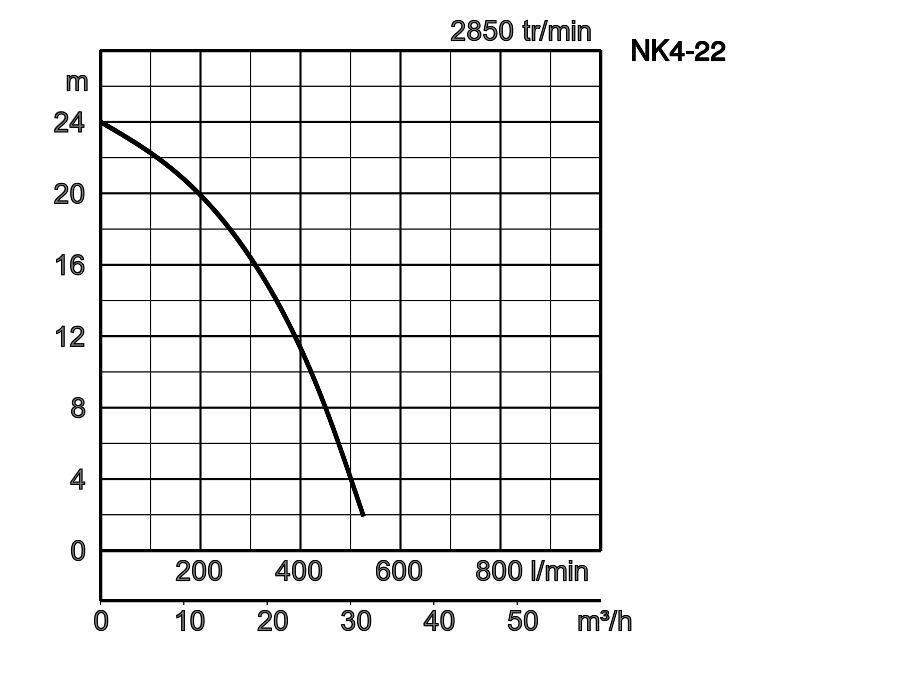

| NK4-22 |
1
|
50 | Dränering | 8.50 | 10 | 5-9 | 525 | 24 | 2,2 | 1-fas / 230V / 50Hz |

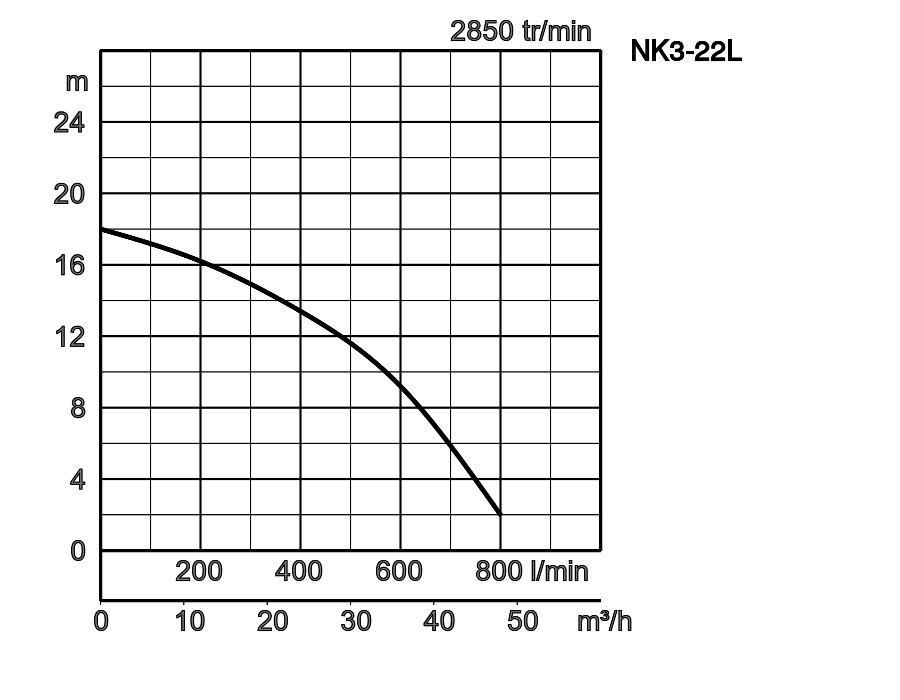

| NK3-22L |
2
|
80 | Dränering | 8.50 | 10 | 5-9 | 800 | 18 | 2,2 | 1-fas / 230V / 50Hz |
| ø Utlopp mm | 50 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 525 |
| Max. Lyfthöjd m | 24 |
| Motoreffekt kW | 2,2 |
| Fas / Spänning | 1-fas / 230V / 50Hz |
| ø Utlopp mm | 80 |
| Typ av vätska | Dränering |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 800 |
| Max. Lyfthöjd m | 18 |
| Motoreffekt kW | 2,2 |
| Fas / Spänning | 1-fas / 230V / 50Hz |
| ø Utlopp mm | 50 - 80 |
|---|---|
| Utloppsanslutning | Gängad fläns/slangkoppling |
| Typ av vätska | Dränering |
|---|---|
| Temperatur | 0-40°C |
| Max. partikel hantering i mm | 8.50 |
| Max. torrsubstans % | 10 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 525 - 800 |
| Max. Lyfthöjd m | 18 - 24 |
| Impeller | Semi-Vortex impeller |
|---|---|
| Kullager | Skärmade kullager |
| Mekanisk tätning | Dubbel mekanisk tätning i oljebad |
| Impeller | Gjutning av kromjärn, Segjärnsgjutning EN-GJS-700-2 |
|---|---|
| Hölje | Gråjärnsgjutning EN-GJL-200, BR+naturgummi |
| Pumpkropp | Gjuten aluminium |
| Mekanisk tätning | Kiselkarbid |
| Motoreffekt kW | 2,2 |
|---|---|
| Startmetod | kondensator |
| Typ, poler | Induktionsmotor, 2 poler, IP68 |
| Isolering | Isoleringsklass B, Isoleringsklass F |
| Fas / Spänning | 1-fas / 230V / 50Hz |
| Varvtal | 2876 - 2890 |
| Motorskydd (inbyggt) | Cirkelt termiskt urtag |
| Märkström | 14,6 - 14,5 |
| Mantel | Aluminiumlegering gjutning |
|---|---|
| Axel | Rostfritt stål EN-X30Cr13, Rostfritt stål EN-X6Cr13 |
| Kabel | H07RN8-F 3C*2,5mm² |
| Kabellängd | 20m |
| Torrvikt Kg | 29 - 40 |
|---|---|
| Tryckmotstånd | max. 50m |
| Modèles | A | A1 | B | B1 | D | H | W1 | d |
|---|---|---|---|---|---|---|---|---|
| NK4-22 | 240 | 194 | 546 | 464 | 243 | 614 | 80 | 50 |
| NK3-22L | 235 | 191 | 601 | 519 | 216 | 669 | 120 | 80 |
NK-serien är en dränkbar enfas bärbar dräneringspump utrustad med en motor med massiv effekt på 2,2 kW. Det är den största enfasmotorn som finns tillgänglig i Tsurumi-portföljen och ger alla fördelarna med en 3-fas pump med fördelen att anslutas till en 230V strömförsörjning. Topputloppet, sidoflödesdesignen säkerställer effektiv motorkylning även när den arbetar med motorn exponerad för luft. Den smala designen gör att pumpen kan placeras i ett begränsat utrymme.
