TRN-Luftare

TRN | 400V / 50Hz
Fråga oss

Självaspirerande dränkbara luftare för avloppsvattenrening. Enkel och mobil installation utformad för igensättningsfri luftning och blandning av avloppsvatten utan behov av ytterligare rörledningar och andra tillbehör.

Teknisk data
  • ø Luftintag mm: 32 - 100
  • Max. PH-värde: 5-9
  • Luftmängd m³/h: 9 - 608
  • Max. Vattendjup m: 3,5 - 6
  • Motoreffekt kW: 0,75 - 40
  • Fas / Spänning: 3-fas / 400V / 50Hz

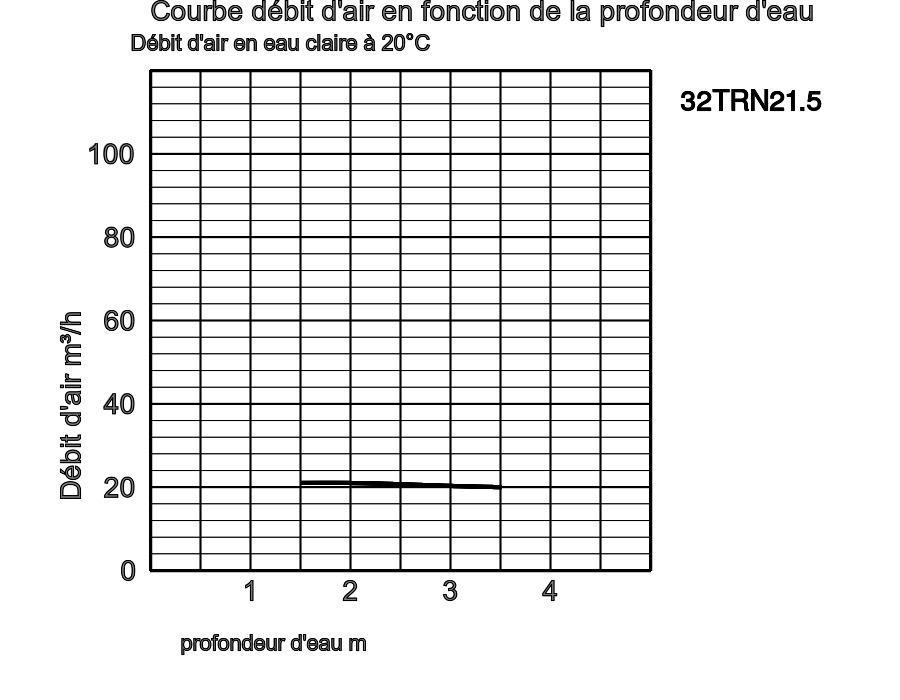

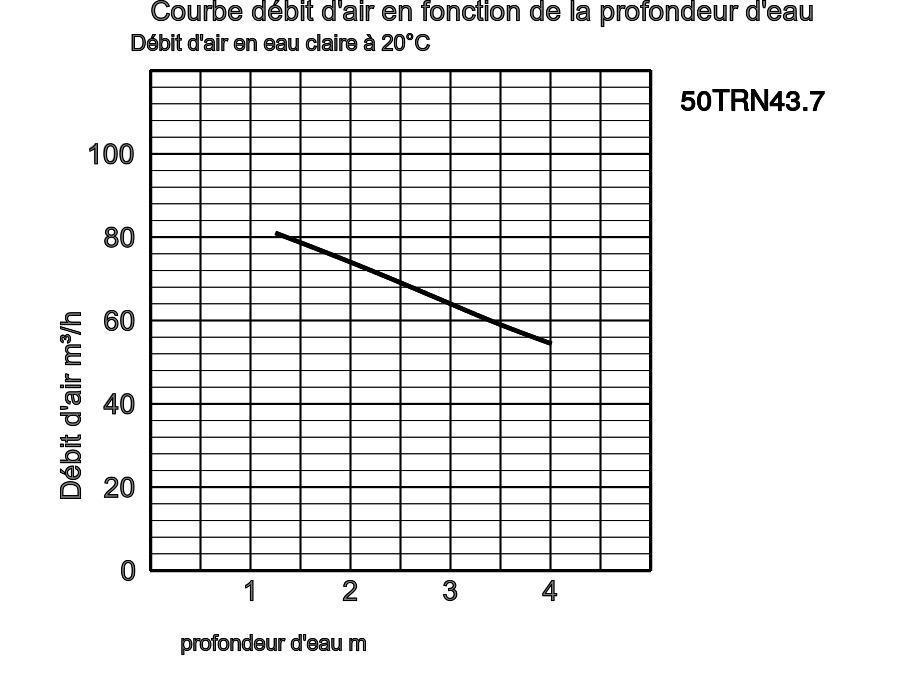

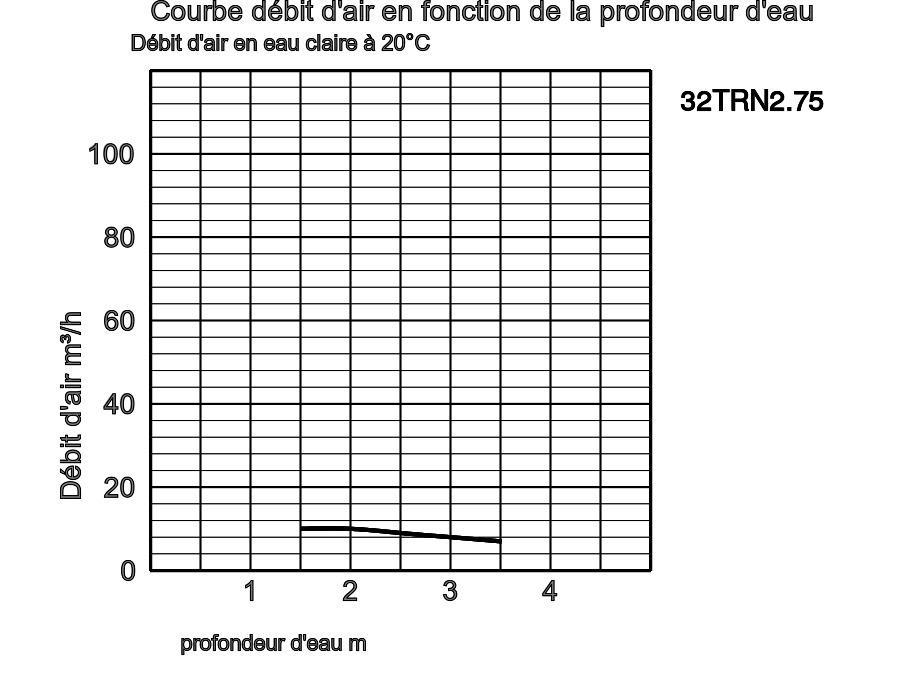

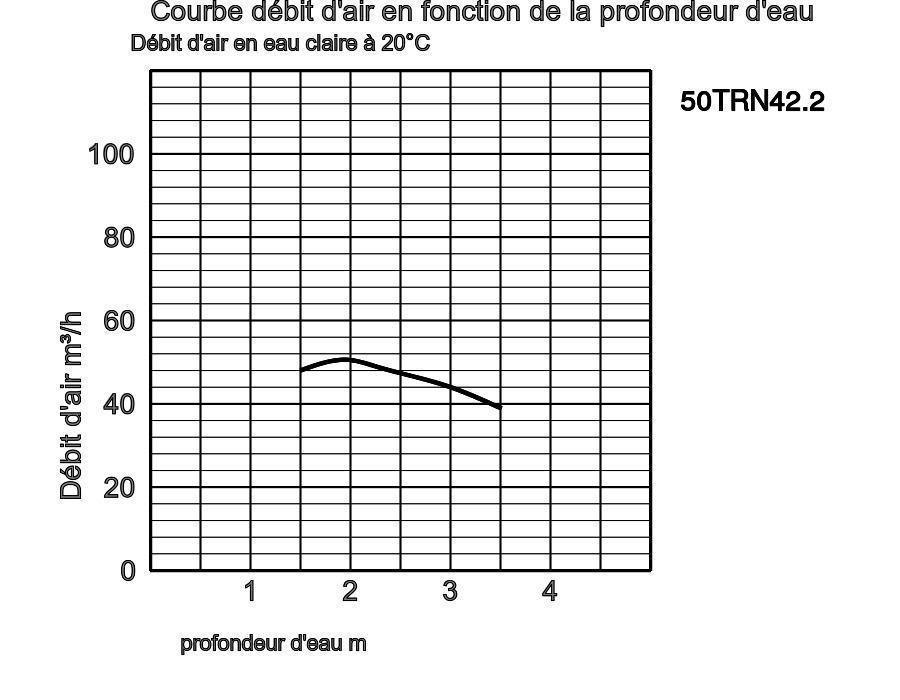

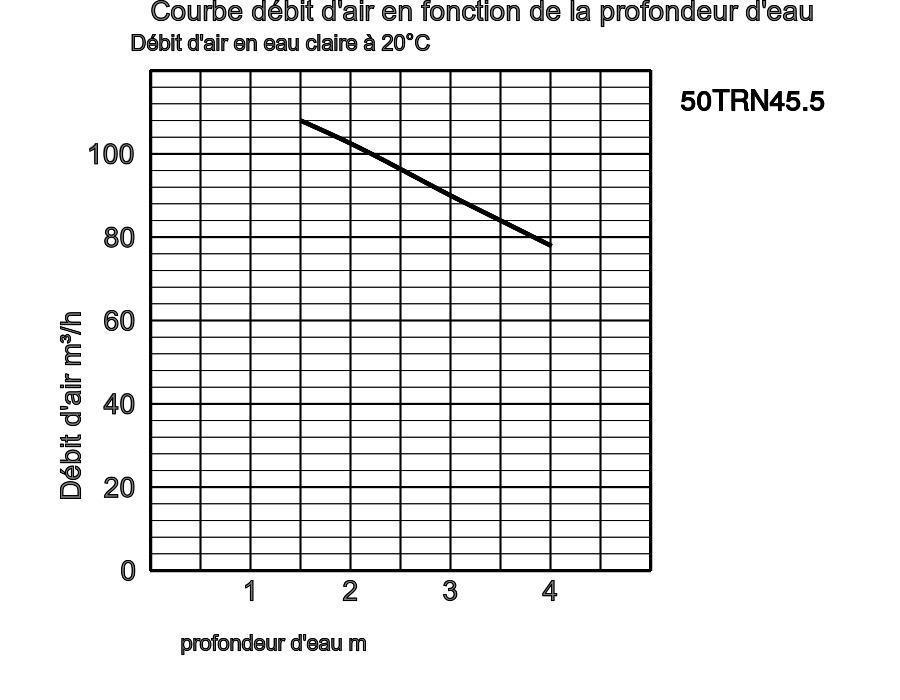

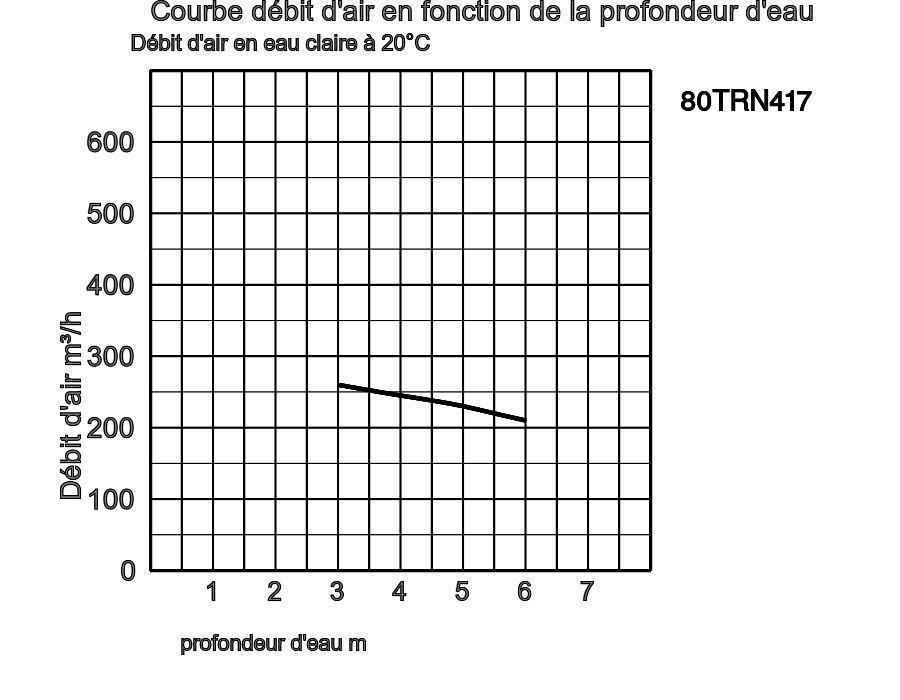

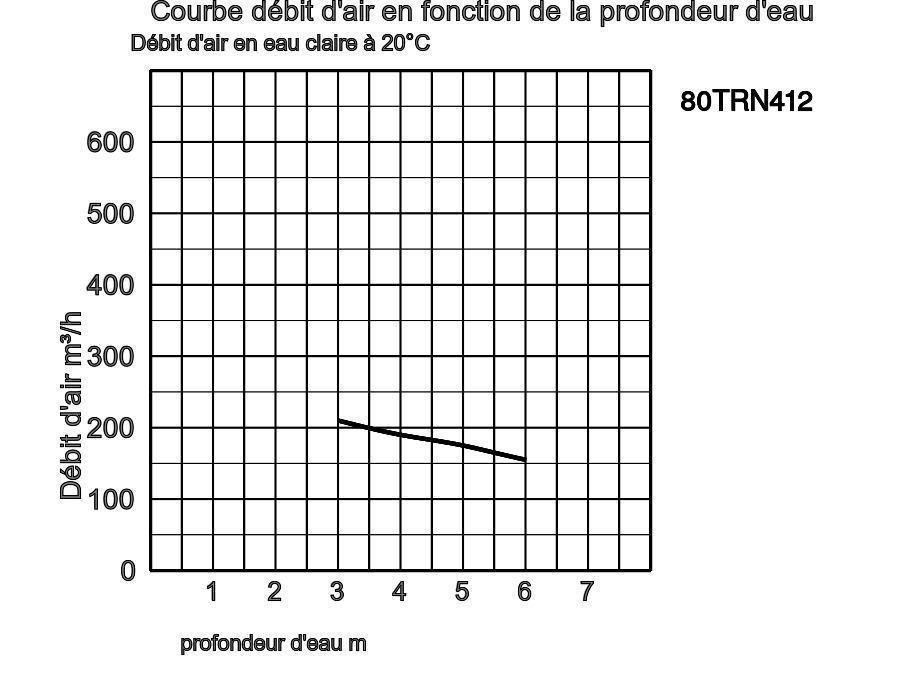

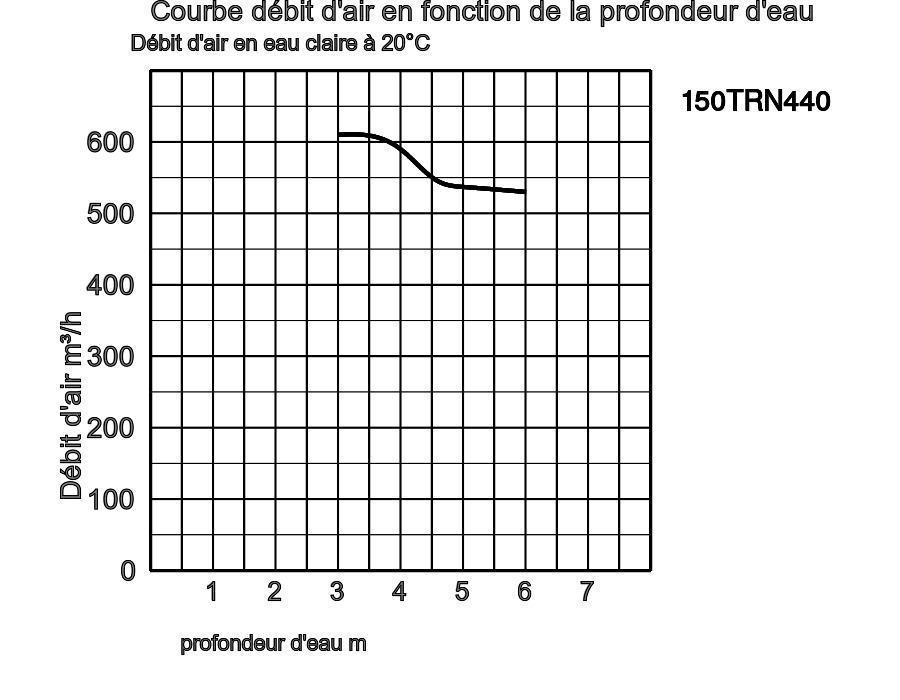

Prestanda kurva
1 O
2 O
Specifikation
Model Colour code curve ø Luftintag mm Max. PH-värde Luftmängd m³/h Max. Vattendjup m Motoreffekt kW Fas / Spänning
32TRN2.75
1
32 5-9 9 3,5 0,75 3-fas / 400V / 50Hz
32TRN21.5
2
32 5-9 23 3,5 1,5 3-fas / 400V / 50Hz
50TRN42.2
3
50 5-9 43 3,6 2,2 3-fas / 400V / 50Hz
50TRN43.7
4
50 5-9 81 4 3,7 3-fas / 400V / 50Hz
50TRN45.5
5
50 5-9 108 4 5,5 3-fas / 400V / 50Hz
80TRN47.5
6
80 5-9 146 4,5 7,5 3-fas / 400V / 50Hz
80TRN412
7
80 5-9 212 6 12 3-fas / 400V / 50Hz
80TRN417
8
80 5-9 266 6 17 3-fas / 400V / 50Hz
100TRN424
9
100 5-9 457 6 24 3-fas / 400V / 50Hz
150TRN440
10
5-9 608 6 40 3-fas / 400V / 50Hz
ø Luftintag mm 32
Max. PH-värde 5-9
Luftmängd m³/h 9
Max. Vattendjup m 3,5
Motoreffekt kW 0,75
Fas / Spänning 3-fas / 400V / 50Hz
ø Luftintag mm 32
Max. PH-värde 5-9
Luftmängd m³/h 23
Max. Vattendjup m 3,5
Motoreffekt kW 1,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Luftintag mm 50
Max. PH-värde 5-9
Luftmängd m³/h 43
Max. Vattendjup m 3,6
Motoreffekt kW 2,2
Fas / Spänning 3-fas / 400V / 50Hz
ø Luftintag mm 50
Max. PH-värde 5-9
Luftmängd m³/h 81
Max. Vattendjup m 4
Motoreffekt kW 3,7
Fas / Spänning 3-fas / 400V / 50Hz
ø Luftintag mm 50
Max. PH-värde 5-9
Luftmängd m³/h 108
Max. Vattendjup m 4
Motoreffekt kW 5,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Luftintag mm 80
Max. PH-värde 5-9
Luftmängd m³/h 146
Max. Vattendjup m 4,5
Motoreffekt kW 7,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Luftintag mm 80
Max. PH-värde 5-9
Luftmängd m³/h 212
Max. Vattendjup m 6
Motoreffekt kW 12
Fas / Spänning 3-fas / 400V / 50Hz
ø Luftintag mm 80
Max. PH-värde 5-9
Luftmängd m³/h 266
Max. Vattendjup m 6
Motoreffekt kW 17
Fas / Spänning 3-fas / 400V / 50Hz
ø Luftintag mm 100
Max. PH-värde 5-9
Luftmängd m³/h 457
Max. Vattendjup m 6
Motoreffekt kW 24
Fas / Spänning 3-fas / 400V / 50Hz
Max. PH-värde 5-9
Luftmängd m³/h 608
Max. Vattendjup m 6
Motoreffekt kW 40
Fas / Spänning 3-fas / 400V / 50Hz
Allmän
ø Luftintag mm 32 - 100
Luftrörsanslutning Invändig gänga, fläns
Pumpande vätska
Temperatur 0-40°C
Max. partikel hantering i mm 10 - 25
Max. PH-värde 5-9
General
Luftmängd m³/h 9 - 608
Diameter huvudledning 1,4 meter, 1,8 meter, 2,4 meter, 3,0 m, 3,8 meter, 4,4 meter, 5,2 meter, 5,6 meter, 6,3 meter, 7,3 meter
Diameter cirkulär tank 10,0 m, 12,0 m, 13,0 m, 14,5 meter, 17,0 m, 3,5 meter, 4,5 meter, 6,0 m, 7,0 m, 9,0 m
Diameter fyrkantig tank 11,0 m, 11,5 meter, 13,0 m, 15,0 m, 3,0 m, 4,0 m, 5,5 meter, 6,5 meter, 8,0 m, 9,0 m
Max. Vattendjup m 3,6 - 6
Pump
Komponenter
Impeller Patenterad halvöppen pumphjul
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Rostfritt stål DIN-GX12Cr14
Hölje Gråjärnsgjutning EN-GJL-200
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 0,75 - 40
Startmetod direkt online , stjärna/delta
Typ, poler Induktionsmotor, 2 poler, IP68, Induktionsmotor, 4-polig, IP68
Isolering Isoleringsklass F
Fas / Spänning 3-fas / 400V / 50Hz
Varvtal 1410 - 2953
Motorskydd (inbyggt) Cirkelt termiskt urtag
Märkström 2,50 - 80
Material
Mantel Gråjärnsgjutning EN-GJL-150, Gråjärnsgjutning EN-GJL-200
Axel Rostfritt stål EN-X30Cr13, Rostfritt stål EN-X20Cr13
Kabel NSSHÖU 4C*1,5mm², NSSHÖU 4C*2,5mm², NSSHÖU 4C*6.0mm² / NSSHÖU 3C*6.0mm² / 2PNCT 2C*1.25mm², NSSHÖU 4C*2.5mm² / NSSHÖU 3C*2.5mm² / 2PNCT 2C*1.25mm²
Kabellängd 10m
Övrigt
Torrvikt Kg 55 - 583
Dimension i mm
W1: lägsta vattennivå vid körning
  • 32TRN2.75
  • 32TRN21.5
  • 50TRN42.2
  • 50TRN43.7
  • 50TRN45.5
  • 80TRN47.5
  • 80TRN412
  • 80TRN417
  • 100TRN424
  • 150TRN440
ModèlesAA1BDD1HSASBSCSDW1
32TRN2.7537118414642090473180116175-81
32TRN21.537118414642090473180116275-81
50TRN42.2660271226700140689230154370-123
50TRN43.7660271226700140694230154370-123
50TRN45.5660271226700140835230154370-123
80TRN47.5660271246700140868245180-585133
80TRN412660271246700140898245180-585133
80TRN417660271246700140958245180-585133
100TRN42498038541710002301225345256-760272
150TRN44098041045210502801482448370740863269

TRN-serien är en nedsänkbar självsugande aerator avsedd för syresättning och omrörning av avloppsvatten. Den vätskeflöde som genereras av Tsurumis speciella halvöppna impeller skapar ett undertryck på baksidan av impellerbladen och drar in luft ovanför vattenytan. Den insugna luften, blandad med vatten genom mekaniska krafter inuti impellern och styrvane, omvandlas till små bubblor. Dessutom sprids den blandade strömmen av luft och vatten jämnt i flera riktningar längs omkretsen. Den sammansatta effekten av luftlyft och konvektiva strömmar som genereras i processen gör syresättning och omrörning mycket effektiv och ökar mängden löst syre i vattnet.

Reparationssats för kabel 061-TEG-06
Reparationssats för kabel, 001-TEG-31 Cabtyre-kabelsats (20 m) H07RN-F4Cx1,5mm2 och M01-TEG-31 kabel NSSHOEU 4G*1,5 mm2 (20 m)
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
Motorskyddshandske 547151603tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547251603tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 5571516000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 12,0A - 16,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572516000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 12,0A - 16,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 587151603
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE MS PW-kontakt 16/5 6h 10-16A DFK IP67
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587251603
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 10-16A DFK IP67
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547252003tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 16,0A - 20,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587252003
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 16-20A DFK IP67
Specifikationer
Amperekontroll 16,0A - 20,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 9216211
Motorskydd Stickkontakt,On/Off brytare, Rotationskontroll med uttag för vippa CEE 32A med vridbrytare On/Off
Specifikationer
Amperekontroll 16,0A - 20,0A
Kabelgenomföring M32, 2x M16
IP-adress 54
vridomkopplare (I-0-II), skydd med justering av respektive märkström, kontaktor: 12,5 kW, med fasvändare, driftindikering och rotationsfältskontroll, 2x kabelgenomföring M16, 1x M32 Överbelastningsskydd: Kopplar automatiskt från motorn i
Motorskyddshandske 547252503tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587252503
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 20-25A DFK IP67
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 9216210
Motorskydd Stickkontakt,On/Off brytare, Rotationskontroll med uttag för vippa CEE 32A med vridbrytare On/Off
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32, 2x M16
IP-adress 54
vridomkopplare (I-0-II), skydd med justering av respektive märkström, kontaktor: 12,5 kW, med fasvändare, driftindikering och rotationsfältskontroll, 2x kabelgenomföring M16, 1x M32 Överbelastningsskydd: Kopplar automatiskt från motorn i
