GPN-Slampump (Omrörare)

GPN | 400V / 50Hz
Fråga oss

Kraftig trefas slampump, driven av en 4-polig eller 6-polig motor. Utrustad med en omrörare av kromjärn, pumphjul och sugplatta för extra hållbarhet under tuffa driftsförhållanden. Kan pumpa större fasta partiklar vid större volymer.

Teknisk data
  • ø Utlopp mm: 80 - 150
  • Typ av vätska: Sand/Slurry
  • Max. partikel hantering i mm: 30 - 46
  • Max. torrsubstans %: 25
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 1900 - 9000
  • Max. Lyfthöjd m: 16.30 - 35
  • Motoreffekt kW: 5,5 - 37,0
  • Fas / Spänning: 3-fas / 400V / 50Hz

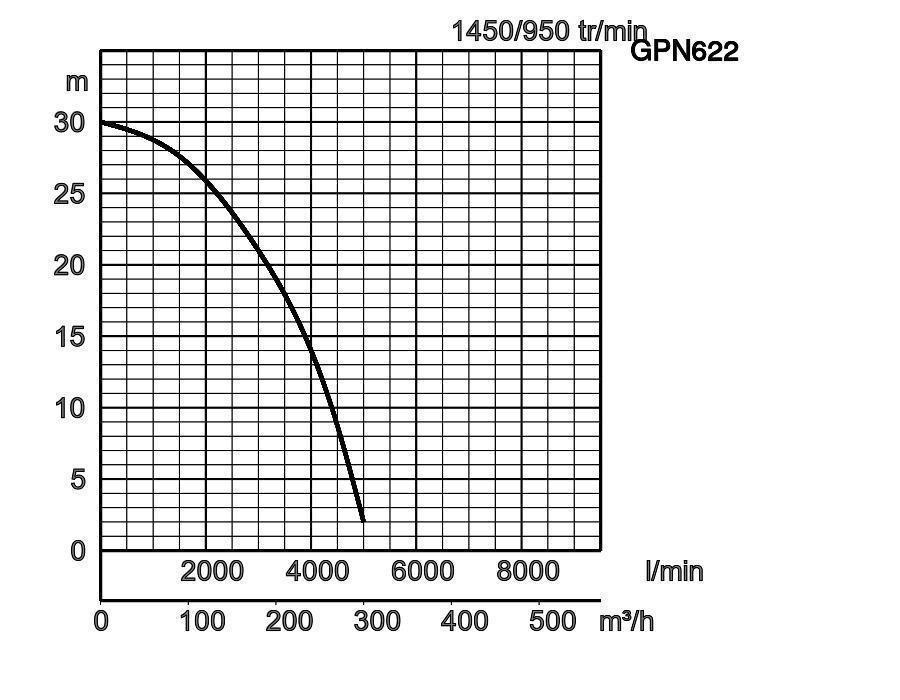

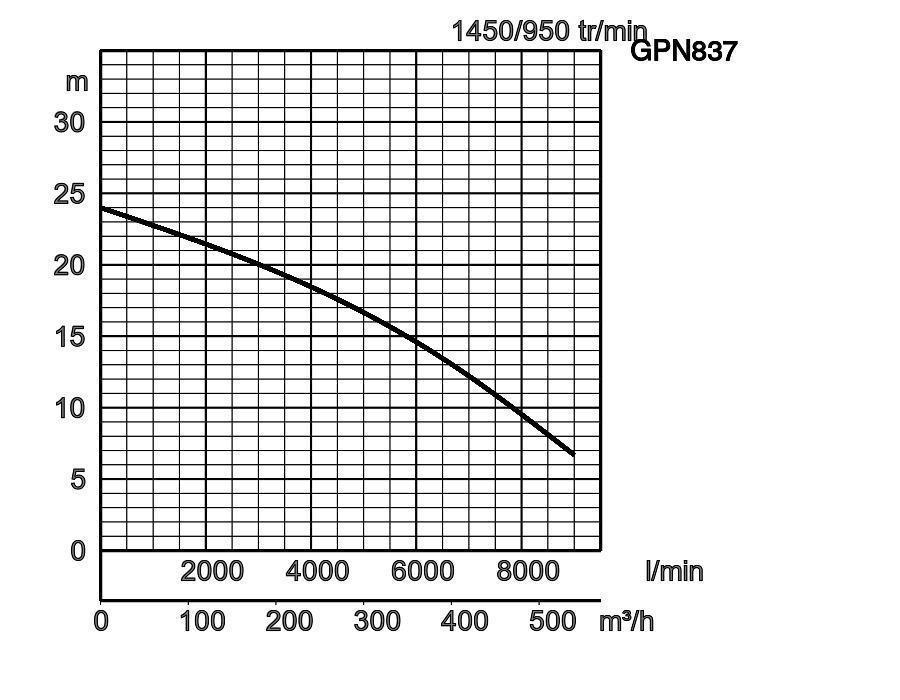

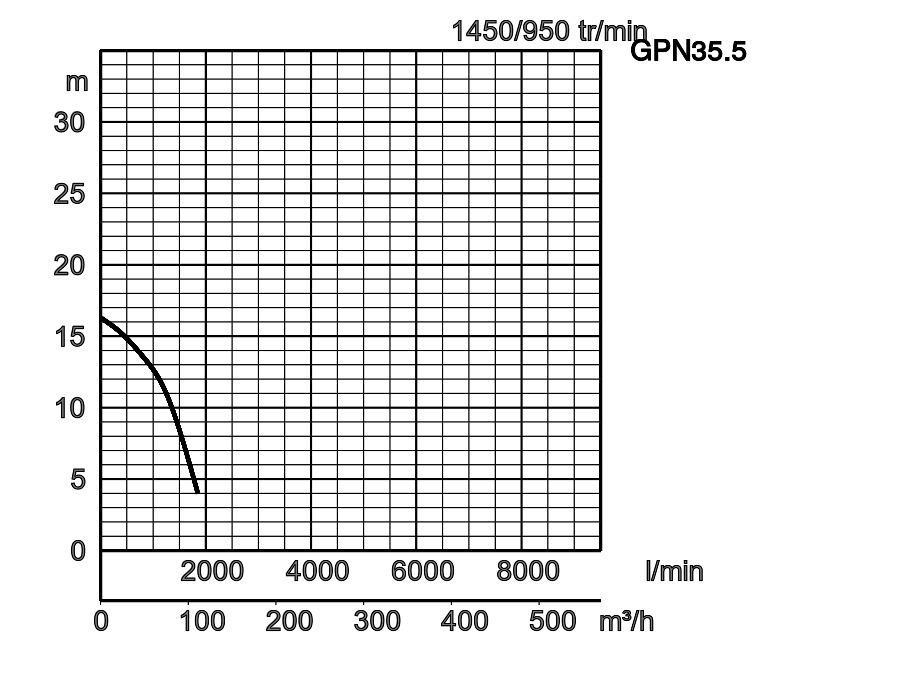

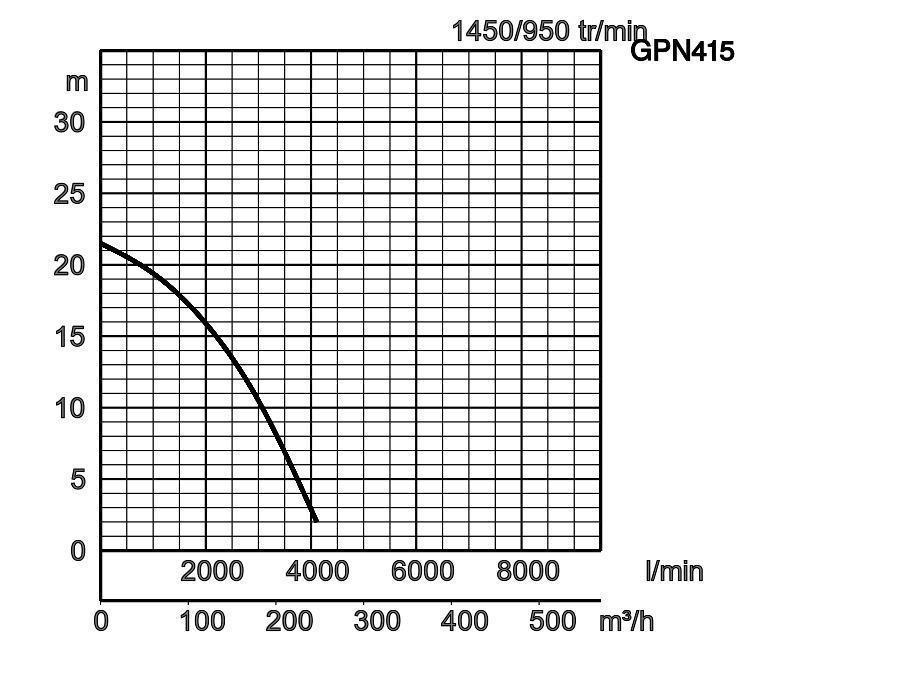

Prestanda kurva
1 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. torrsubstans % Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
GPN35.5
1
80 Sand/Slurry 30 25 5-9 1900 16.30 5,5 3-fas / 400V / 50Hz
GPN411
2
100 Sand/Slurry 30 25 5-9 3250 19.30 11,0 3-fas / 400V / 50Hz
GPN415
3
100 Sand/Slurry 30 25 5-9 4110 21,50 15,0 3-fas / 400V / 50Hz
GPN422
4
100 Sand/Slurry 30 25 5-9 3700 35 22,0 3-fas / 400V / 50Hz
GPN622
5
150 Sand/Slurry 30 25 5-9 5000 30 22,0 3-fas / 400V / 50Hz
GPN837
6
150 Sand/Slurry 46 25 5-9 9000 24 37,0 3-fas / 400V / 50Hz
ø Utlopp mm 80
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 30
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 1900
Max. Lyfthöjd m 16.30
Motoreffekt kW 5,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 30
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 3250
Max. Lyfthöjd m 19.30
Motoreffekt kW 11,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 30
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 4110
Max. Lyfthöjd m 21,50
Motoreffekt kW 15,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 30
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 3700
Max. Lyfthöjd m 35
Motoreffekt kW 22,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 30
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 5000
Max. Lyfthöjd m 30
Motoreffekt kW 22,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 46
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 9000
Max. Lyfthöjd m 24
Motoreffekt kW 37,0
Fas / Spänning 3-fas / 400V / 50Hz
Allmän
ø Utlopp mm 80 - 150
Utloppsanslutning Slangkoppling
Pumpande vätska
Typ av vätska Sand/Slurry
Temperatur 0-40°C
Max. partikel hantering i mm 30 - 46
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 1900 - 9000
Max. Lyfthöjd m 16.30 - 35
General
Tryckmotstånd m 40
Pump
Komponenter
Impeller Impeller av halvöppen typ
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Gjutning av kromjärn
Agitator Gjutning av kromjärn
Hölje Gråjärnsgjutning EN-GJL-200
Sugplatta Gjutning av kromjärn
Pumpkropp Strukturerat stål
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 5,5 - 37,0
Startmetod direkt online , stjärna/delta
Lämplig för frekvensomriktare Ja
Lämplig för mjukstartare Ja
Typ, poler Induktionsmotor, 4-polig, IP68, Induktionsmotor, 6 polig, IP68
Isolering Isoleringsklass F
Fas / Spänning 3-fas / 400V / 50Hz
Varvtal 970 - 1468
Motorskydd (inbyggt) Cirkelt termiskt urtag, Miniatyrskydd
Märkström 12.10 - 74
Material
Mantel Gråjärnsgjutning EN-GJL-200
Axel Krom-molybden stål (DIN 1.7220)
Kabel NSSHÖU 4C*2,5mm², NSSHÖU 4C*4,0mm², NSSHÖU 4C*6,0mm², NSSHÖU 4C*10mm²/3C*1,5mm², NSSHÖU 4C*10mm²/3C*1,5mm²; NSSHÖU (4C*10mm²)
Kabellängd 20m
Övrigt
Torrvikt Kg 160 - 800
Tryckmotstånd max. 40m, max. 50m
Dimension i mm
W1: lägsta vattennivå vid körning
  • GPN35.5
  • GPN411
  • GPN415
  • GPN622
  • GPN422
  • GPN837
ModèlesAA1BB1DHW1
GPN35.5487425449326390841290
GPN411617518500347452924315
GPN415617518500347452924315
GPN4227256255283355731102300
GPN6227256255283355721102300
GPN83710158508986157491606560

GPN-serien är en dränkbar, trefas, högeffekts- och extra kraftig slurrypump som drivs av en 4-polig eller 6-polig motor. Den är utrustad med en gjutjärnsomrörare med hög kromhalt som blandar sedimenterat material till suspension för pumpning. De övriga slitdelarna som pumphjulet och sugplattan är också gjorda av högkromgjutjärn för extra hållbarhet. Sidoutloppet, spiraldesignen möjliggör mjukare passage av de fasta ämnen som sugs upp. Motorn kyls av en vattenmantel som säkerställer effektiv motorkylning även när den arbetar med motorn exponerad för luft. Användningen av styrskenas monteringssystem förbättrar bekvämligheten i anläggningar som järnverk, fabriker för fabriksbetong och avloppsreningsverk där pumpen ska installeras med ett fast utloppsrör.

Utlopp 032-126-28
4" slangkoppling
4" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-436-11
2" BS-gängad koppling
2" utlopp med lämplig anslutning för gängad koppling
Utlopp 032-437-12
3" BS-gängad koppling
3" utlopp med lämplig anslutning för gängad koppling
Utlopp 032-438-13
4" BS-gängad koppling
4" utlopp med lämplig anslutning för gängad koppling
Vippa 1023012
Vippa 20m (för Entreprenad-pumpar)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 547151603tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547251603tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 5571516000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 12,0A - 16,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572516000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 12,0A - 16,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 587151603
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE MS PW-kontakt 16/5 6h 10-16A DFK IP67
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587251603
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 10-16A DFK IP67
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Utlopp 032-000-65
6" slangkoppling
6" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-TEG-64GN
4" BS-gängad koppling
4" utlopp med lämplig anslutning för gängad koppling
Utlopp 032-TEG-66GN
6" BS-gängad koppling
6" utlopp med lämplig anslutning för gängad koppling
Vippa 1023012
Vippa 20m (för Entreprenad-pumpar)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 547252503tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587252503
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 20-25A DFK IP67
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 9216210
Motorskydd Stickkontakt,On/Off brytare, Rotationskontroll med uttag för vippa CEE 32A med vridbrytare On/Off
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32, 2x M16
IP-adress 54
vridomkopplare (I-0-II), skydd med justering av respektive märkström, kontaktor: 12,5 kW, med fasvändare, driftindikering och rotationsfältskontroll, 2x kabelgenomföring M16, 1x M32 Överbelastningsskydd: Kopplar automatiskt från motorn i
Utlopp 032-000-65
6" slangkoppling
6" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-TEG-64GN
4" BS-gängad koppling
4" utlopp med lämplig anslutning för gängad koppling
Utlopp 032-TEG-66GN
6" BS-gängad koppling
6" utlopp med lämplig anslutning för gängad koppling
Vippa 1023012
Vippa 20m (för Entreprenad-pumpar)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 547253203tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 25,0A - 32,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587253203
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 25-32A DFK IP67
Specifikationer
Amperekontroll 25,0A - 32,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 9216212
Motorskydd Stickkontakt,On/Off brytare, Rotationskontroll med uttag för vippa CEE 32A med vridbrytare On/Off
Specifikationer
Amperekontroll 25,0A - 32,0A
Kabelgenomföring M32, 2x M16
IP-adress 54
Vridomkopplare (I-0-II), skydd med justering av respektive märkström, kontaktor: 15 kW, med fasvändare, driftindikering och rotationsfältskontroll, 2x kabelgenomföring M16, 1x M32 Överbelastningsskydd: Kopplar automatiskt bort motorn vid
Utlopp 032-000-65
6" slangkoppling
6" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-TEG-64GN
4" BS-gängad koppling
4" utlopp med lämplig anslutning för gängad koppling
Utlopp 032-TEG-66GN
6" BS-gängad koppling
6" utlopp med lämplig anslutning för gängad koppling
Vippa 1023012
Vippa 20m (för Entreprenad-pumpar)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Utlopp 032-204-18
4" slangkoppling
4" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-TEG-64GN
4" BS-gängad koppling
4" utlopp med lämplig anslutning för gängad koppling
Utlopp 032-TEG-66GN
6" BS-gängad koppling
6" utlopp med lämplig anslutning för gängad koppling
Vippa 1023012
Vippa 20m (för Entreprenad-pumpar)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Vippa 1023012
Vippa 20m (för Entreprenad-pumpar)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
