Kraftfulla trefasiga slampumpar, med stor kapacitet och omrörare för fasta partiklar. Med 4-poliga motorer levererar de högt tryck och hög volym urladdning även under de tuffaste förhållanden.
| Model | Colour code curve | ø Utlopp mm | Typ av vätska | Max. partikel hantering i mm | Max. torrsubstans % | Max. PH-värde | Max. Kapacitet l/min | Max. Lyfthöjd m | Motoreffekt kW | Fas / Spänning |
|---|---|---|---|---|---|---|---|---|---|---|
| GSD-37-4 | 1 | 200 | Sand/Slurry | 25 | 25 | 5-9 | 6300 | 39 | 37,0 | 3-fas / 400V / 50Hz |

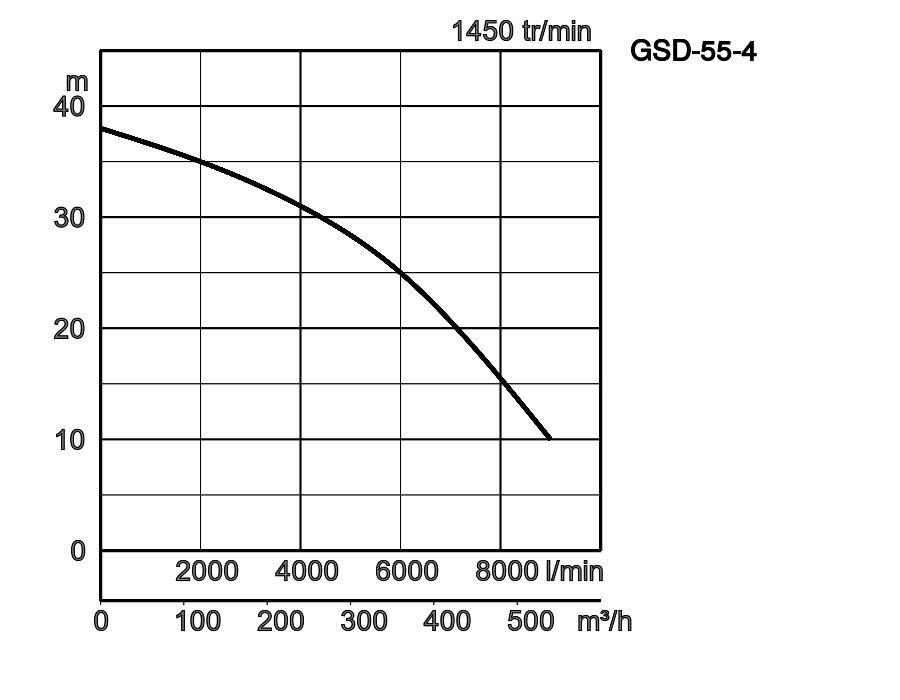

| GSD-55-4 |
2
|
250 | Sand/Slurry | 25 | 25 | 5-9 | 9000 | 38 | 55,0 | 3-fas / 400V / 50Hz |
| GSD-75-4 | 3 | 250 | Sand/Slurry | 25 | 25 | 5-9 | 11500 | 40 | 75,0 | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 200 |
| Typ av vätska | Sand/Slurry |
| Max. partikel hantering i mm | 25 |
| Max. torrsubstans % | 25 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 6300 |
| Max. Lyfthöjd m | 39 |
| Motoreffekt kW | 37,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 250 |
| Typ av vätska | Sand/Slurry |
| Max. partikel hantering i mm | 25 |
| Max. torrsubstans % | 25 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 9000 |
| Max. Lyfthöjd m | 38 |
| Motoreffekt kW | 55,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 250 |
| Typ av vätska | Sand/Slurry |
| Max. partikel hantering i mm | 25 |
| Max. torrsubstans % | 25 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 11500 |
| Max. Lyfthöjd m | 40 |
| Motoreffekt kW | 75,0 |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| ø Utlopp mm | 200 - 250 |
|---|---|
| Utloppsanslutning | JIS 10K fläns |
| Typ av vätska | Sand/Slurry |
|---|---|
| Temperatur | 0-40°C |
| Max. partikel hantering i mm | 25 |
| Max. torrsubstans % | 25 |
| Max. PH-värde | 5-9 |
| Max. Kapacitet l/min | 6300 - 11500 |
| Max. Lyfthöjd m | 38 - 40 |
| Impeller | Fläkthjul av sluten typ |
|---|---|
| Kullager | Skärmade kullager |
| Mekanisk tätning | Dubbel mekanisk tätning i oljebad |
| Impeller | Gjutning av kromjärn |
|---|---|
| Agitator | Gjutning av kromjärn |
| Hölje | Gråjärnsgjutning EN-GJL-200 |
| Sugplatta | Gjutning av kromjärn |
| Pumpkropp | Strukturerat stål |
| Mekanisk tätning | Kiselkarbid |
| Motoreffekt kW | 37,0 - 75,0 |
|---|---|
| Startmetod | stjärna/delta |
| Typ, poler | Induktionsmotor, 4-polig, IP68 |
| Isolering | Isoleringsklass F |
| Fas / Spänning | 3-fas / 400V / 50Hz |
| Varvtal | 1455 - 1475 |
| Motorskydd (inbyggt) | Miniatyrskydd |
| Märkström | 74 - 146 |
| Mantel | Gråjärnsgjutning EN-GJL-200 |
|---|---|
| Axel | Rostfritt stål EN-X30Cr13 |
| Kabel | NSSHÖU 4C*10mm²/2C*1,5mm²; NSSHÖU (4C*10mm²), NSSHÖU(3C*35mm²,3*16mm²/3E,2*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E) |
| Kabellängd | 20m |
| Torrvikt Kg | 685 - 1220 |
|---|---|
| Tryckmotstånd | max. 40m |

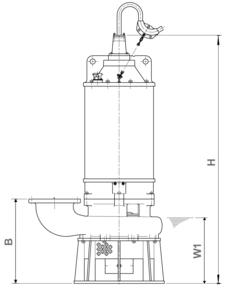

| Modèles | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| GSD-37-4 | 915 | 750 | 550 | 660 | 1575 | 480 |
| GSD-55-4 | 1050 | 850 | 655 | 708 | 1927 | 510 |
| GSD-75-4 | 1050 | 850 | 655 | 708 | 1927 | 510 |
GSD-serien är en kraftfull tung slurrypump som levererar hög lyfthöjd och hög volym utsläpp. Den är designad och byggd för kontinuerlig drift under tuffa förhållanden som ofta förekommer på storskaliga byggarbetsplatser och gruvor. Idealisk för att blanda och transportera sedimenterat material. GSD:s högkromiga gjutjärnsomrörare använder en slitring och pumphjul av samma material för att ge extra hållbarhet. Dessutom har prestandafall på grund av slitage minimerats genom att koppla ihop en stängd impellerkonfiguration med Tsurumis unika mekanism som kontinuerligt justerar spelet mellan slitringen och impellern. Tillförlitligheten vid långvarig användning har förbättrats med tryckavlastningsport som släpper ut pumptrycket som appliceras på den mekaniska tätningen. Pumpen är dessutom konstruerad för sidotömning via en spiralbana som säkerställer passage av fasta ämnen. Motorn är insvept i en vattenmantel som håller motorn sval under långvarig drift vid låg vattennivå.
