KRDX-Slampump (IECEx / ATEX)

KRDX | 400V / 50Hz
Fråga oss

Nedsänkbara explosionssäkra pumpar för slam utrustade med en omrörare för transport av fasta ämnen. Avsedda för explosionssäkra tillämpningar i kolgruvor, olje-/gasraffinaderier och liknande arbetsplatser under en "explosiv atmosfär."

Teknisk data
  • ø Utlopp mm: 100
  • Typ av vätska: Sand/Slurry
  • Max. partikel hantering i mm: 21 - 33
  • Max. torrsubstans %: 20
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 1400 - 2200
  • Max. Lyfthöjd m: 14,50 - 17
  • ATEX tillgängligt: Ja
  • Motoreffekt kW: 3,7 - 7,5
  • Fas / Spänning: 3-fas / 500V / 50Hz

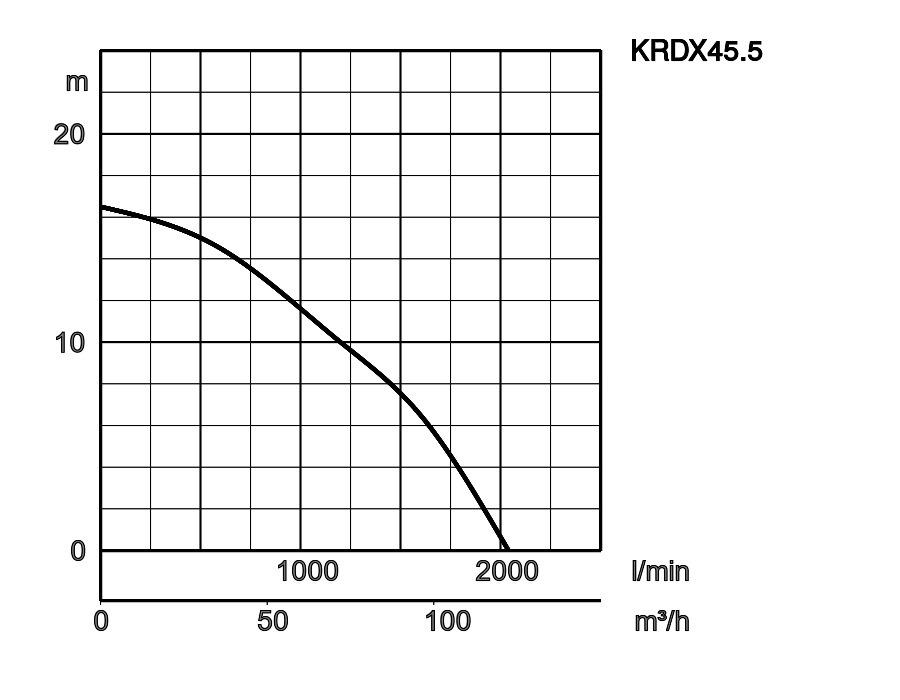

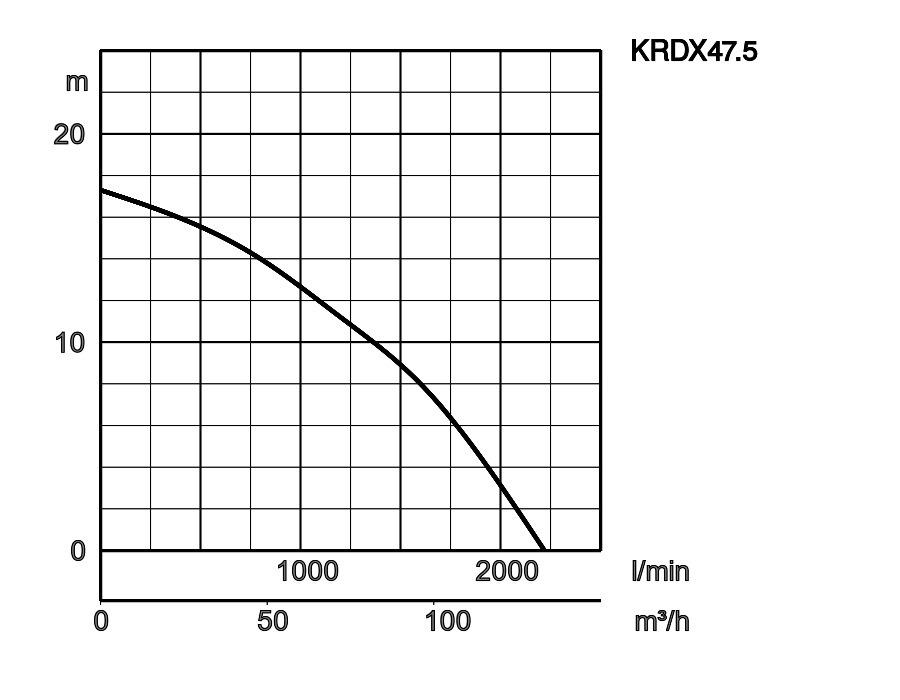

Prestanda kurva
1 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. torrsubstans % Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m ATEX tillgängligt Motoreffekt kW Fas / Spänning
KRDX33.7
1
100 Sand/Slurry 21 20 5-9 1400 14,50 Ja 3,7 3-fas / 500V / 50Hz
KRDX45.5
2
100 Sand/Slurry 28 20 5-9 2000 16,50 Ja 5,5 3-fas / 500V / 50Hz
KRDX47.5
3
100 Sand/Slurry 33 20 5-9 2200 17 Ja 7,5 3-fas / 500V / 50Hz
ø Utlopp mm 100
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 21
Max. torrsubstans % 20
Max. PH-värde 5-9
Max. Kapacitet l/min 1400
Max. Lyfthöjd m 14,50
ATEX tillgängligt Ja
Motoreffekt kW 3,7
Fas / Spänning 3-fas / 500V / 50Hz
ø Utlopp mm 100
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 28
Max. torrsubstans % 20
Max. PH-värde 5-9
Max. Kapacitet l/min 2000
Max. Lyfthöjd m 16,50
ATEX tillgängligt Ja
Motoreffekt kW 5,5
Fas / Spänning 3-fas / 500V / 50Hz
ø Utlopp mm 100
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 33
Max. torrsubstans % 20
Max. PH-värde 5-9
Max. Kapacitet l/min 2200
Max. Lyfthöjd m 17
ATEX tillgängligt Ja
Motoreffekt kW 7,5
Fas / Spänning 3-fas / 500V / 50Hz
Allmän
ø Utlopp mm 100
Utloppsanslutning Gängad fläns
Pumpande vätska
Typ av vätska Sand/Slurry
Temperatur 0-40°C
Max. partikel hantering i mm 21 - 33
Max. torrsubstans % 20
Max. PH-värde 5-9
Max. Kapacitet l/min 1400 - 2200
Max. Lyfthöjd m 14,50 - 17
General
ATEX tillgängligt Ja
Pump
Komponenter
Impeller Impeller av halvöppen typ
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Gjutning av kromjärn
Hölje Segjärnsgjutning EN-GJS-700-2
Sugplatta Gjutning av kromjärn
Pumpkropp Segjärnsgjutning EN-GJS-400
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 3,7 - 7,5
Startmetod direkt online
Lämplig för frekvensomriktare Ja
Lämplig för mjukstartare Ja
Typ, poler Induktionsmotor, 4-polig, IP68
Isolering Isoleringsklass H
Fas / Spänning 3-fas / 500V / 50Hz
Varvtal 1450
Motorskydd (inbyggt) Cirkelt termiskt urtag
Märkström 6,4 - 12,1
Material
Mantel Duktilt gjutjärn EN-GJS-400
Axel Rostfritt stål EN-X30Cr13
Kabel NSSHÖU 3C*2,5mm², 3C*2,5/3E, 3C*1,5ST
Kabellängd 20m
Övrigt
Torrvikt Kg 155 - 186
Tryckmotstånd max. 25m
Dimension i mm
W1: lägsta vattennivå vid körning
  • KRDX33.7
  • KRDX45.5
  • KRDX47.5
ModèlesAA1BB1DHW1
KRDX33.7415356701635369829290
KRDX45.5446387745644416838300
KRDX47.5 446387775674416868300

KRDX är nedsänkbara slammpumpar utrustade med omrörare som är erkända både av IECEx och ATEX. Med impeller, sugplatta och omrörare tillverkade av högkromad gjutjärn och pumphus och motorram tillverkade av segjärn är KRDX-serien utmärkt när det gäller slitstyrka och lämpar sig därför för avvattning av ler-vatten, sedimentbärande vatten och olika typer av vätskeslam. Dessutom kan KRDX-serien byggas enligt specifikationer för nominella spänningar från 380 V till 1000 V.
