KTD-Slampump (Omrörare)

KTD | 400V / 50Hz
Fråga oss

Tre-fas bärbara slampumpar, i grått gjutjärn. Dess integrerade omrörare blandar pulveriserat fast material till suspension för pumpning.

Teknisk data
  • ø Utlopp mm: 50 - 80
  • Typ av vätska: Sand/Slurry
  • Max. partikel hantering i mm: 10
  • Max. torrsubstans %: 10
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 550 - 794
  • Max. Lyfthöjd m: 21,50 - 22
  • Motoreffekt kW: 2,2 (2,0) - 3,7 (3,0)
  • Fas / Spänning: 3-fas / 400V / 50Hz

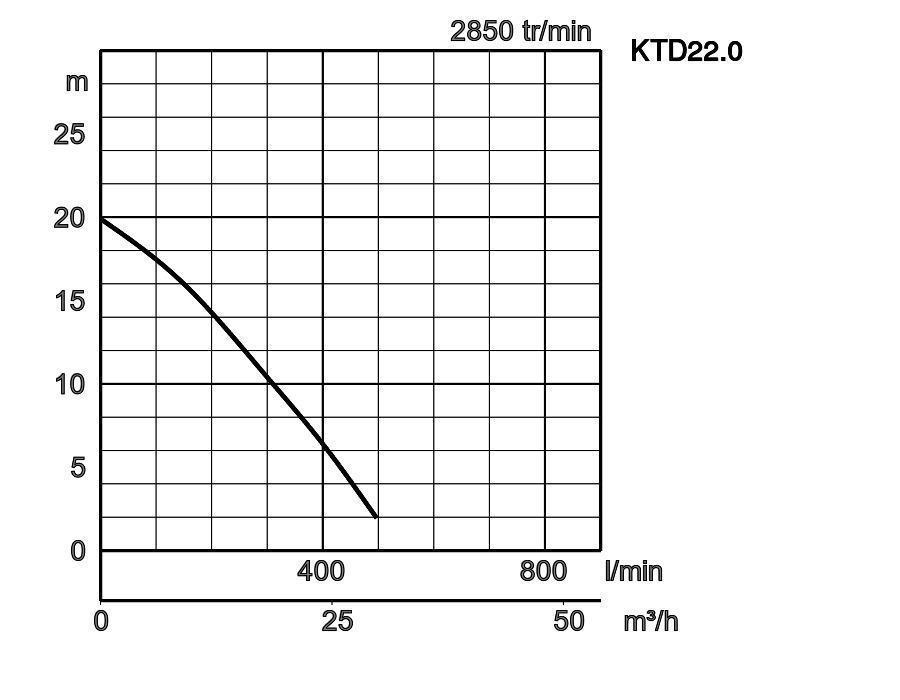

Prestanda kurva
1 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. torrsubstans % Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
KTD22.2 (KTD22.0)
1
50 Sand/Slurry 10 10 5-9 550 21,50 2,2 (2,0) 3-fas / 400V / 50Hz
KTD33.7 (KTD33.0)
2
80 Sand/Slurry 10 10 5-9 794 22 3,7 (3,0) 3-fas / 400V / 50Hz
ø Utlopp mm 50
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 10
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 550
Max. Lyfthöjd m 21,50
Motoreffekt kW 2,2 (2,0)
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 80
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 10
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 794
Max. Lyfthöjd m 22
Motoreffekt kW 3,7 (3,0)
Fas / Spänning 3-fas / 400V / 50Hz
Allmän
ø Utlopp mm 50 - 80
Utloppsanslutning Gängad fläns/slangkoppling
Pumpande vätska
Typ av vätska Sand/Slurry
Temperatur 0-40°C
Max. partikel hantering i mm 10
Max. torrsubstans % 10
Max. PH-värde 5-9
Max. Kapacitet l/min 550 - 794
Max. Lyfthöjd m 21,50 - 22
Pump
Komponenter
Impeller Impeller av halvöppen typ
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Gjutning av kromjärn
Agitator FCD700 (EN-GJS-700-2)
Hölje Gråjärnsgjutning EN-GJL-200
Sugplatta Segjärnsgjutning EN-GJS-500-7
Pumpkropp Gråjärnsgjutning EN-GJL-150
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 2,2 (2,0) - 3,7 (3,0)
Startmetod direkt online
Lämplig för frekvensomriktare Ja
Lämplig för mjukstartare Ja
Typ, poler Induktionsmotor, 2 poler, IP68
Isolering Isoleringsklass F
Fas / Spänning 3-fas / 400V / 50Hz
Varvtal 2883 - 2888
Motorskydd (inbyggt) Cirkelt termiskt urtag
Märkström 5.30 - 8
Material
Mantel Gråjärnsgjutning EN-GJL-150
Axel Rostfritt stål EN-X30Cr13
Kabel NSSHÖU 4C*1,5mm²
Kabellängd 20m
Övrigt
Torrvikt Kg 38 - 65
Tryckmotstånd max. 50m
Dimension i mm
W1: lägsta vattennivå vid körning
  • KTD22.2 (KTD22.0)
  • KTD33.7 (KTD33.0)
ModèlesAA1BB1DHW1
KTD22.2 (KTD22.0)235173550442221519140
KTD33.7 (KTD33.0)297222644521266654160

KTD-serien är en dränkbar trefas gjutjärnspump för tung slurry. Den är utrustad med omrörare som ser till att sedimenterat material blandas med vatten för pumpning. Pumpdelarna som pumphjulet och suglocket är tillverkade av slitstarka material. Topputloppet, sidoflödesdesignen säkerställer effektiv motorkylning även när den arbetar med motorn exponerad för luft. Den slimmade designen gör att pumpen kan placeras i ett trångt utrymme.

Utlopp 032-116-12
3" slangkoppling
3" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-435-10
3" BS-gängad koppling
3" utlopp med lämplig anslutning för gängad koppling
Vippa 1023012
Vippa 20m (för Entreprenad-pumpar)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 547150633tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547250633tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 5571502400tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 2,4A - 4,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5571506000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 4,0A - 6,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572502400tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 2,4A - 4,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572506000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 4,0A - 6,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 587150403
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE MS PW-kontakt 16/5 6h 2,5-4,0A DFK IP67
Specifikationer
Amperekontroll 2,5A - 4,0A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587150633
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE MS PW-kontakt 16/5 6h 4.0-6.3A DFK IP67
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587250403
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 2,5-4,0A DFK IP67
Specifikationer
Amperekontroll 2,5A - 4,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587250633
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 4.0-6.3A DFK IP67
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni

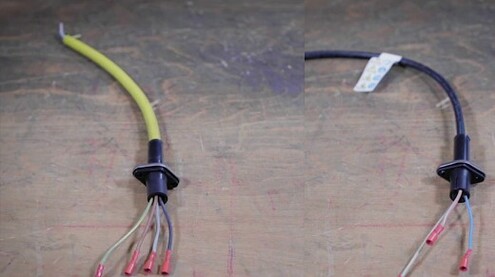

Reparationssats för kabel 061-TEG-06
Reparationssats för kabel, 001-TEG-31 Cabtyre-kabelsats (20 m) H07RN-F4Cx1,5mm2 och M01-TEG-31 kabel NSSHOEU 4G*1,5 mm2 (20 m)
Kabelreparationsset som låter dig reparera en trasig kabel på plats själv.
Utlopp 032-111-17
2" slangkoppling
2" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-434-19
2" BS-gängad koppling
2" utlopp med lämplig anslutning för gängad koppling
Vippa 1023012
Vippa 20m (för Entreprenad-pumpar)
Automatisk drift: Aktiverar den dränkbara pumpen när vattennivån stiger till en förinställd höjd och avaktiverar den när nivåerna sjunker, vilket förhindrar överfyllning eller pumpskador.
Motorskyddshandske 547151003tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547251003tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 5571510000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 6,0A - 10,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572510000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 6,0A - 10,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 587151003
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 16/5 6h 6,3-10A DFK IP67
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587251003
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 6,3-10A DFK IP67
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
