NKZ-Slampump (Omrörare)

NKZ | 400V / 50Hz
Fråga oss

Trefas slampumpar, i gjutjärn, med inbyggd omrörare för omrörning och blandning av fast material. Kraftig design inklusive sidoutlopp, spiralhölje, vattenkylningsmantel och en 4-polig motor för ökad slitstyrka.

Teknisk data
  • ø Utlopp mm: 80 - 150
  • Typ av vätska: Sand/Slurry
  • Max. partikel hantering i mm: 20 - 30
  • Max. torrsubstans %: 25
  • Max. PH-värde: 5-9
  • Max. Kapacitet l/min: 930 - 3950
  • Max. Lyfthöjd m: 12,60 - 28,80
  • Motoreffekt kW: 2,2 - 11,0
  • Fas / Spänning: 3-fas / 400V / 50Hz

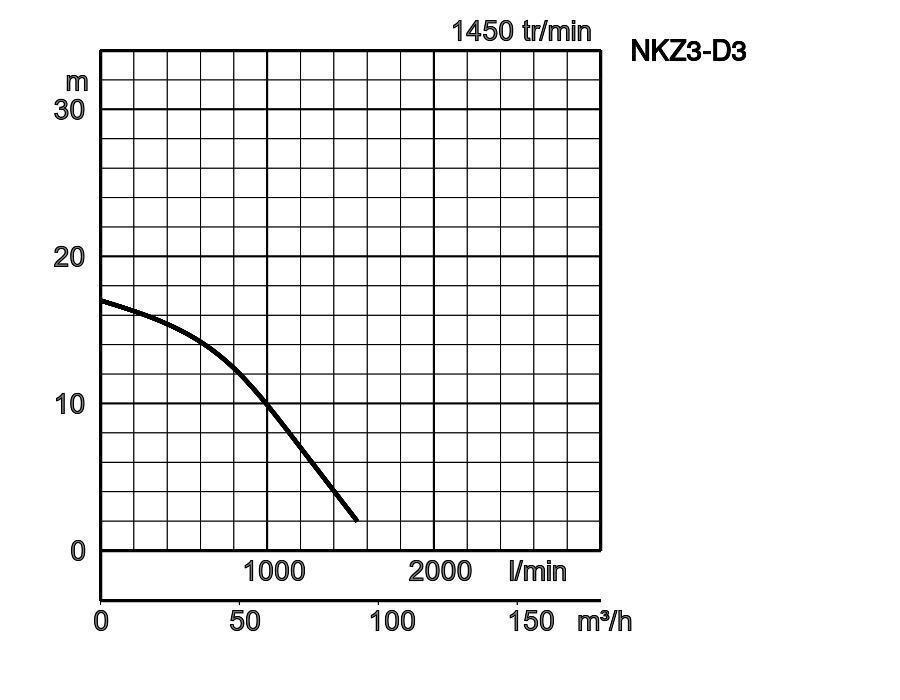

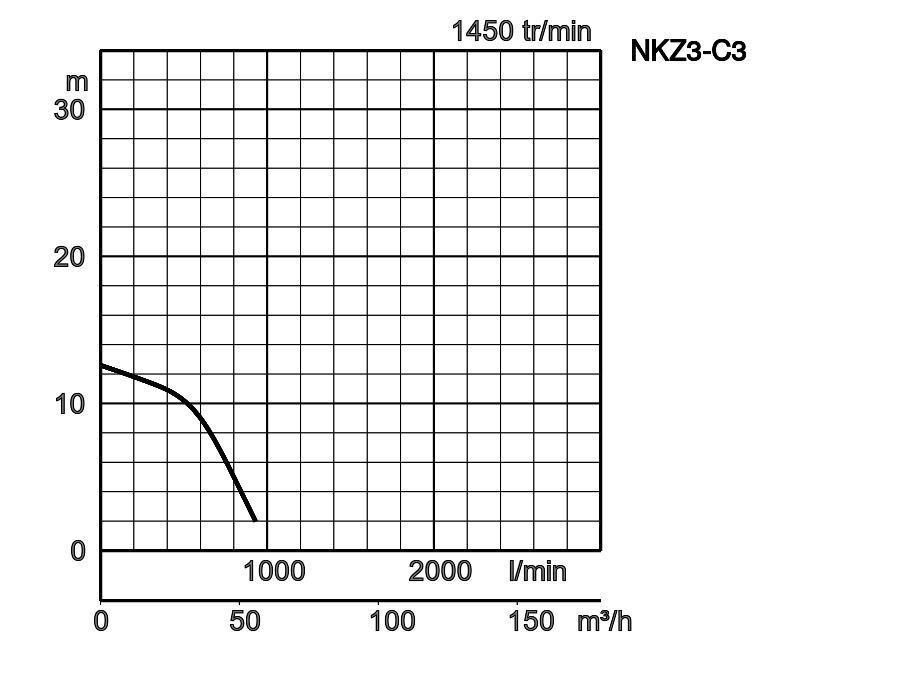

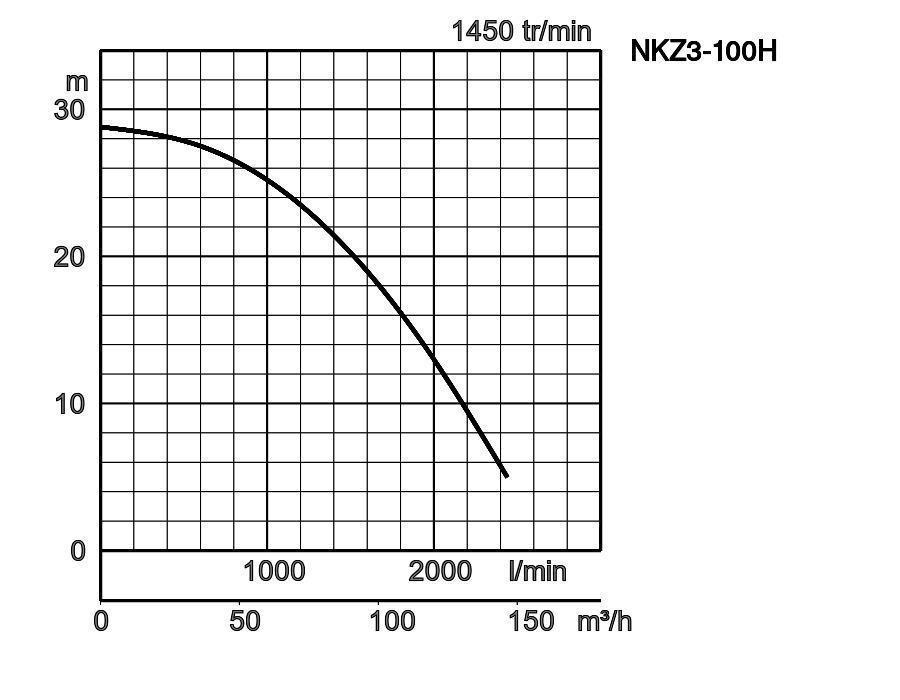

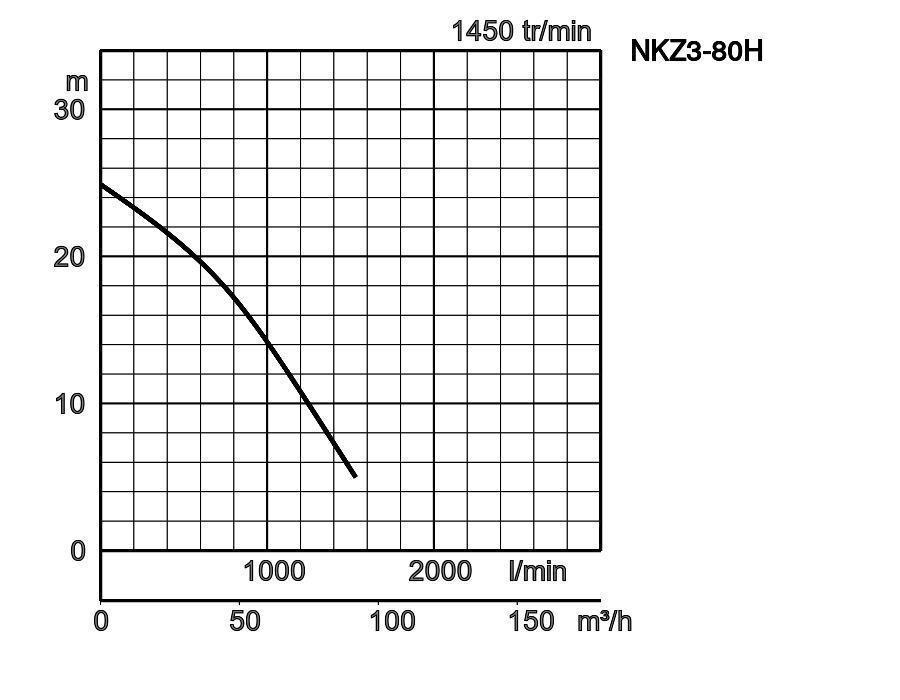

Prestanda kurva
1 O
Specifikation
Model Colour code curve ø Utlopp mm Typ av vätska Max. partikel hantering i mm Max. torrsubstans % Max. PH-värde Max. Kapacitet l/min Max. Lyfthöjd m Motoreffekt kW Fas / Spänning
NKZ3-C3
1
80 Sand/Slurry 30 25 5-9 930 12,60 2,2 3-fas / 400V / 50Hz
NKZ3-D3
2
80 Sand/Slurry 30 25 5-9 1540 17 3,7 3-fas / 400V / 50Hz
NKZ35.5 (NKZ3-80H)
3
80 Sand/Slurry 20 25 5-9 1530 24,90 5,5 3-fas / 400V / 50Hz
NKZ45.5 4 100 Sand/Slurry 30 25 5-9 2000 18,7 5,5 3-fas / 400V / 50Hz
NKZ411 (NKZ3-100H)
5
100 Sand/Slurry 20 25 5-9 2440 28,80 11,0 3-fas / 400V / 50Hz
NKZ611 6 150 Sand/Slurry 30 25 5-9 3950 21,7 11 3-fas / 400V / 50Hz
ø Utlopp mm 80
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 30
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 930
Max. Lyfthöjd m 12,60
Motoreffekt kW 2,2
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 80
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 30
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 1540
Max. Lyfthöjd m 17
Motoreffekt kW 3,7
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 80
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 20
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 1530
Max. Lyfthöjd m 24,90
Motoreffekt kW 5,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 30
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 2000
Max. Lyfthöjd m 18,7
Motoreffekt kW 5,5
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 100
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 20
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 2440
Max. Lyfthöjd m 28,80
Motoreffekt kW 11,0
Fas / Spänning 3-fas / 400V / 50Hz
ø Utlopp mm 150
Typ av vätska Sand/Slurry
Max. partikel hantering i mm 30
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 3950
Max. Lyfthöjd m 21,7
Motoreffekt kW 11
Fas / Spänning 3-fas / 400V / 50Hz
Allmän
ø Utlopp mm 80 - 150
Utloppsanslutning Gängad fläns/slangkoppling, Slangkoppling
Pumpande vätska
Typ av vätska Sand/Slurry
Temperatur 0-40°C
Max. partikel hantering i mm 20 - 30
Max. torrsubstans % 25
Max. PH-värde 5-9
Max. Kapacitet l/min 930 - 3950
Max. Lyfthöjd m 12,60 - 28,80
Pump
Komponenter
Impeller Impeller av halvöppen typ
Kullager Skärmade kullager
Mekanisk tätning Dubbel mekanisk tätning i oljebad
Material
Impeller Segjärnsgjutning EN-GJS-700-2, Gjutning av kromjärn
Agitator FCD700 (EN-GJS-700-2)
Hölje Gråjärnsgjutning EN-GJL-200
Sugplatta Gråjärnsgjutning EN-GJL-200, Segjärnsgjutning EN-GJS-700-2
Pumpkropp Strukturerat stål
Mekanisk tätning Kiselkarbid
Motor
Motoreffekt kW 2,2 - 11
Startmetod direkt online
Lämplig för frekvensomriktare Ja
Lämplig för mjukstartare Ja
Typ, poler Induktionsmotor, 4-polig, IP68
Isolering Isoleringsklass E, Isoleringsklass F
Fas / Spänning 3-fas / 400V / 50Hz
Varvtal 1410 - 1468
Motorskydd (inbyggt) Cirkelt termiskt urtag
Märkström 5.10 - 22,50
Material
Mantel Gråjärnsgjutning EN-GJL-200
Axel Rostfritt stål EN-X30Cr13
Kabel NSSHÖU 4C*1,5mm², NSSHÖU 4C*2,5mm², NSSHÖU 4C*4,0mm²
Kabellängd 20m
Övrigt
Torrvikt Kg 91 - 217
Tryckmotstånd max. 30m
Dimension i mm
W1: lägsta vattennivå vid körning
  • NKZ3-C3
  • NKZ3-D3
  • NKZ35.5 (NKZ3-80H)
  • NKZ45.5
  • NKZ411 (NKZ3-100H)
  • NKZ611
ModèlesAA1BB1DHW1d
NKZ3-C346740537124937066422580
NKZ3-D346740537124937066422580
NKZ35.5 (NKZ3-80H)49143038726440179822080
NKZ45.5482420382244382759220100
NKZ411 (NKZ3-100H)547486422284414885240100
NKZ611618519458265449842240150

NKZ-serien är en dränkbar trefas gjutjärnspump för tung slurry som drivs av en 4-polig motor. Den är utrustad med en omrörare som underlättar uppsugning av slam och partiklar. Sidoutloppet, spiraldesignen möjliggör mjukare passage av de fasta ämnen som sugs upp. Motorn kyls av en vattenmantel som säkerställer effektiv motorkylning även när den arbetar med motorn exponerad för luft. Användningen av monteringssystem förbättrar bekvämligheten i anläggningar som järnverk, fabriker för fabriksbetong och avloppsreningsverk där pumpen ska installeras med ett fast utloppsrör.

Utlopp 032-119-28
3" slangkoppling
3" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-151-19
2" slangkoppling
2" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-436-11
2" BS-gängad koppling
2" utlopp med lämplig anslutning för gängad koppling
Utlopp 032-438-13
4" BS-gängad koppling
4" utlopp med lämplig anslutning för gängad koppling
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 547150633tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547250633tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 5571502400tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 2,4A - 4,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5571506000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 4,0A - 6,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572502400tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 2,4A - 4,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572506000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 4,0A - 6,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 587150403
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE MS PW-kontakt 16/5 6h 2,5-4,0A DFK IP67
Specifikationer
Amperekontroll 2,5A - 4,0A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587150633
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE MS PW-kontakt 16/5 6h 4.0-6.3A DFK IP67
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587250403
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 2,5-4,0A DFK IP67
Specifikationer
Amperekontroll 2,5A - 4,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587250633
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 4.0-6.3A DFK IP67
Specifikationer
Amperekontroll 4,0A - 6,3A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Utlopp 032-119-28
3" slangkoppling
3" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-436-11
2" BS-gängad koppling
2" utlopp med lämplig anslutning för gängad koppling
Utlopp 032-438-13
4" BS-gängad koppling
4" utlopp med lämplig anslutning för gängad koppling
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 547151003tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547251003tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 5571510000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 6,0A - 10,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572510000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 6,0A - 10,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 587151003
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 16/5 6h 6,3-10A DFK IP67
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587251003
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 6,3-10A DFK IP67
Specifikationer
Amperekontroll 6,3A - 10,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Utlopp 032-119-28
3" slangkoppling
3" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-436-11
2" BS-gängad koppling
2" utlopp med lämplig anslutning för gängad koppling
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 547151603tu
Motorskyddshandske, On/Off brytare, Rotationskontroll, CEE-kontakt 16A
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M25
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 547251603tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 5571516000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 16A med uttag för vippa
Specifikationer
Amperekontroll 12,0A - 16,0A
Kabelgenomföring M25
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 5572516000tu
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE 32A med uttag för vippa
Specifikationer
Amperekontroll 12,0A - 16,0A
Kabelgenomföring M32
IP-adress 44
Vippströmbrytare PÅ/AV (HAND/AUTO), motorskydd med justering av respektive märkström, kontaktor max. 7,5 kW, med fasvändare, driftindikering och kontroll av rotationsfält, kabelgenomföring för flottörbrytare och nätkabel.
Motorskyddshandske 587151603
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE MS PW-kontakt 16/5 6h 10-16A DFK IP67
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M25
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587251603
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 10-16A DFK IP67
Specifikationer
Amperekontroll 10,0A - 16,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Utlopp 032-119-28
3" slangkoppling
3" utlopp med lämplig anslutning för slangkoppling
Utlopp 032-437-12
3" BS-gängad koppling
3" utlopp med lämplig anslutning för gängad koppling
Oljesensor TSS-TEG-10
TSS-oljesensor M10 (10m)
Externt monterade läckagesensorer för vattendetektering inuti oljekammaren. Observera att ett extra relä, t.ex. en sökare, måste installeras.
Motorskyddshandske 547252503tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587252503
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 20-25A DFK IP67
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 9216210
Motorskydd Stickkontakt,On/Off brytare, Rotationskontroll med uttag för vippa CEE 32A med vridbrytare On/Off
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32, 2x M16
IP-adress 54
vridomkopplare (I-0-II), skydd med justering av respektive märkström, kontaktor: 12,5 kW, med fasvändare, driftindikering och rotationsfältskontroll, 2x kabelgenomföring M16, 1x M32 Överbelastningsskydd: Kopplar automatiskt från motorn i
Motorskyddshandske 547252503tu
Motorskyddshandske, On/Off brytare, Rotationskontroll CEE-kontakt 32 A
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32
IP-adress 44
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 587252503
Motorskyddshandske,On/Off brytare, Rotationskontroll, CEE MS PW-kontakt 32/5 6h 20-25A DFK IP67
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32
IP-adress 67
On / Off funktion, motorskydd med justering av respektive märkström, fasvändare och rotationskontoll ( Röd lampa), kabelgenomföring, överbelastningsskydd: Kopplar automatiskt bort motorn vid för hög strömförbrukning och förhindrar överbelastni
Motorskyddshandske 9216210
Motorskydd Stickkontakt,On/Off brytare, Rotationskontroll med uttag för vippa CEE 32A med vridbrytare On/Off
Specifikationer
Amperekontroll 20,0A - 25,0A
Kabelgenomföring M32, 2x M16
IP-adress 54
vridomkopplare (I-0-II), skydd med justering av respektive märkström, kontaktor: 12,5 kW, med fasvändare, driftindikering och rotationsfältskontroll, 2x kabelgenomföring M16, 1x M32 Överbelastningsskydd: Kopplar automatiskt från motorn i
